带安装耳的PCB线路板防水密封壳体

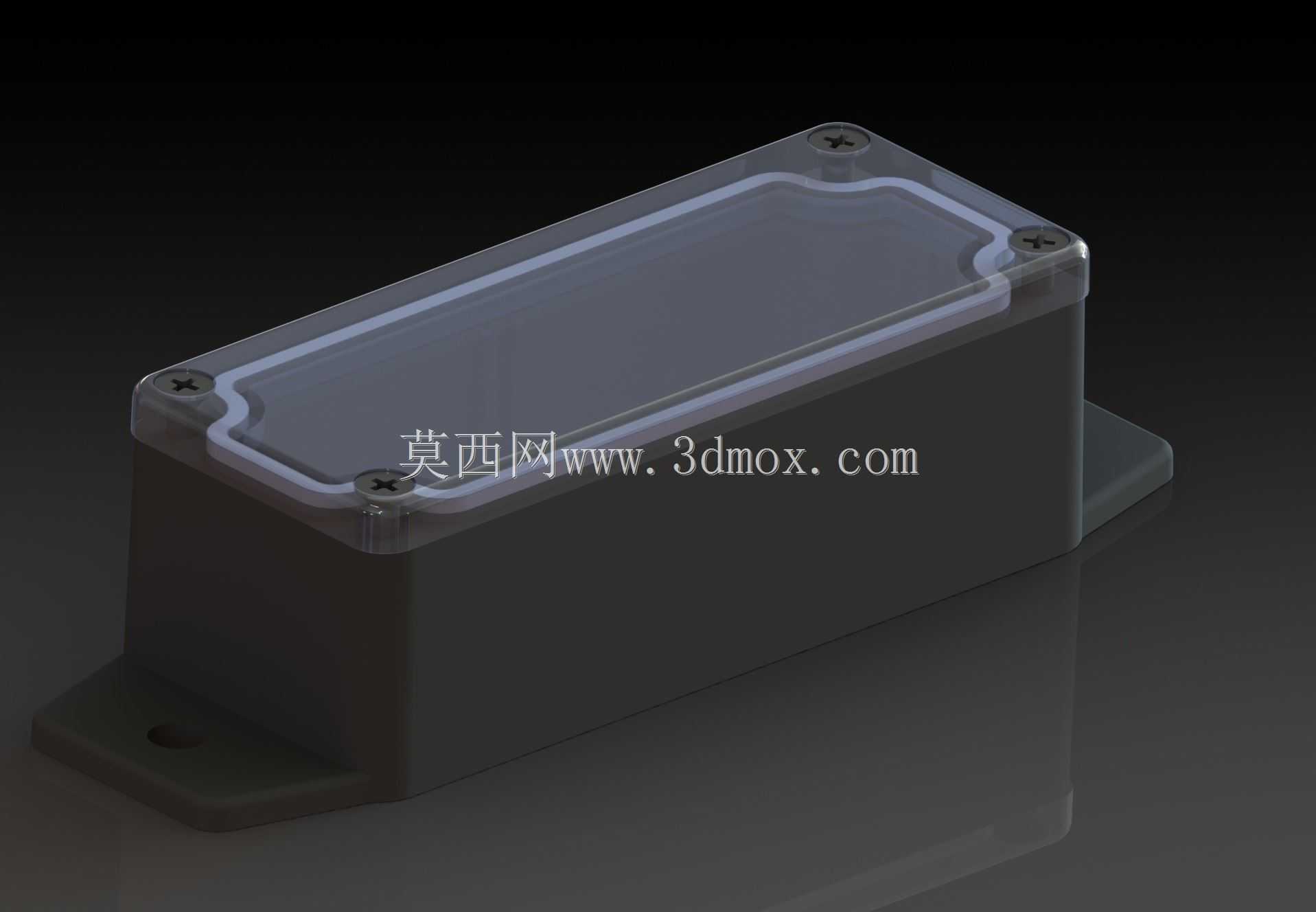

　　这款PCB防水外壳是户外电气设备内置线路板防护的常用结构件，日常在户外传感节点、小型工控终端、露天配电辅助模块、户外照明驱动装置这类需要暴露在复杂环境下的设备里应用极广，核心作用是把核心PCB线路板完全包覆在封闭腔体内，隔绝外界水汽、粉尘、飞溅液体甚至短时浸水的侵蚀，避免线路板出现铜箔氧化、焊点腐蚀、元器件短路失效的问题。从结构设计来看，壳体整体采用长方体带侧伸安装耳的布局，上盖与下盒的配合面做了整圈的密封槽结构，装配时可在槽内嵌入适配截面的硅胶密封圈，上盖通过四角的螺丝与下盒锁紧，锁紧过程中密封圈被均匀压缩，能稳定达到IP65及以上的防护等级，完全满足户外露天使用的防护要求。上盖采用半透明的工程塑料材质，

　　不用拆开壳体就能直接观察内部PCB板上的指示灯工作状态，日常巡检排查故障的时候不用反复拆装螺丝，能大幅降低现场维护的工作量。壳体两侧向外延伸出带安装孔的固定耳，安装孔做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出安装面，既避免螺丝头磕碰剐蹭，也能让壳体安装后贴合固定面更稳固，不会出现晃动间隙。设计阶段首先要匹配内置PCB板的安装边界，下盒内部预留了PCB板的定位卡槽，常规尺寸的PCB板可以直接顺着卡槽滑入到位，不需要额外打胶或者增加固定柱，卡槽的间隙控制在0.2mm以内，既能保证PCB板插装顺畅，又能避免设备受振动时PCB板在壳体内窜动碰损元器件。内部腔体的高度做了分层设计，靠近盒底的区域预留了贴片元器件的容纳空间，

　　靠近上盖的区域预留了接插件、直插电容这类较高元器件的高度余量，不会出现上盖压碰元器件的问题。壳体的进线位置预设在盒体的侧壁端，使用时可以根据走线需求在对应位置开孔安装防水格兰头，进出线通过格兰头锁紧密封，不会破坏整体的防护性能。壁厚设计上兼顾了结构强度与材料成本，主体壁厚均匀控制在2mm左右，既不会因为壁厚太薄导致装配时出现翘曲变形，影响密封面的贴合度，也不会因为壁厚过厚造成材料浪费、成型周期变长。安装耳的位置做了局部加厚处理，因为安装耳是整个壳体受力最集中的位置，设备长期受振动或者外力拉扯时，安装耳与盒体的连接位置最容易出现开裂，局部加厚到3mm并做了圆角过渡，能分散应力集中点，提升安装结构的抗疲劳强度。

　　密封槽的截面设计成梯形结构，相比矩形槽，梯形槽在密封圈受压时能给密封圈提供足够的形变空间，不会出现密封圈被挤压溢出槽外的问题，同时槽的边角都做了R0.5的圆角处理，避免密封圈装配时被尖锐边角割破，影响密封效果。上盖的透明区域做了轻微的磨砂处理，既能保证透光性观察指示灯，又不会因为完全透明导致内部线路板直接暴露在外，兼顾了防护性与外观整洁度。实际选型使用时，需要先确认内置PCB板的长宽尺寸与最高元器件高度，确保PCB板能完全放入腔体且不与上盖干涉，同时要根据安装面的孔位距离，确认壳体安装耳的孔距是否匹配，避免现场安装时出现孔位对不上的问题。如果是在长期有强腐蚀气体的环境下使用，还可以根据需求更换耐候性更强的壳体材质，密封圈也可以更换为氟橡胶材质，提升抗腐蚀老化的能力。这类防水壳体在设计时没有做多余的异形结构，整体方正的造型既方便模具开模生产，降低制造成本，也方便在设备内部排布安装，不会因为异形结构浪费安装空间。上下盒的配合止口做了错位设计，即使密封圈出现轻微老化失效，外界的水也需要先绕过止口的弯折路径才能进入腔体内部，相当于给防护性能加了一道冗余结构，进一步提升了长期使用的可靠性。
