内燃机简易活塞连杆组件结构设计

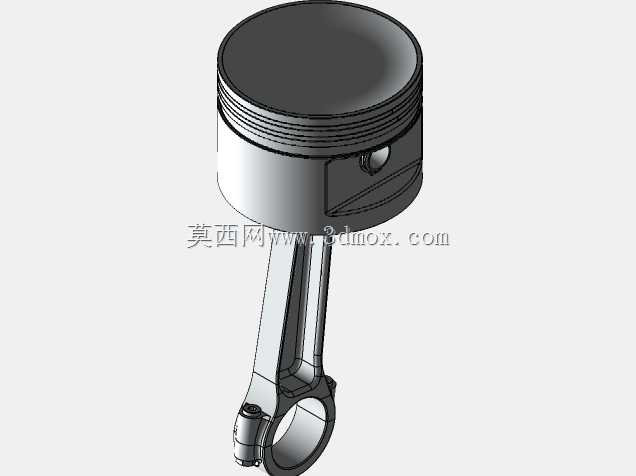

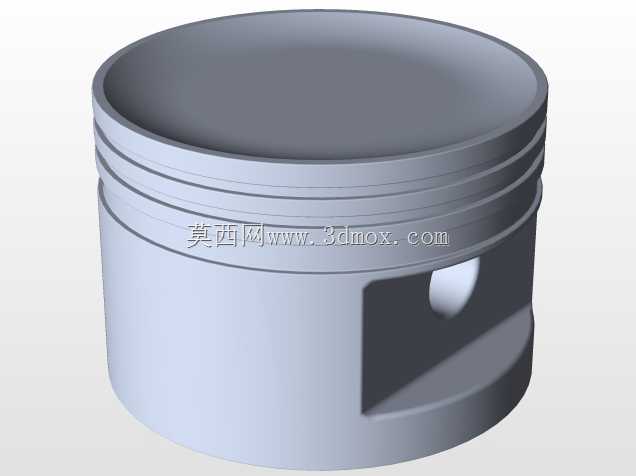

　　这套活塞连杆组件是往复式内燃机核心运动部件的简化结构方案，主要适配小排量单缸动力装置的原理验证、教学演示以及小型通用动力设备的改装开发场景，在农用小型汽油机、园林机械动力单元、迷你摩托动力总成、教学实验台架中都能找到对应适配场景。实际运行过程中，组件承担着将燃烧室燃气爆发压力转化为旋转扭矩的核心作用，活塞顶面直接承接高温高压燃气的冲击，通过活塞销将作用力传递给连杆，再由连杆驱动曲轴做回转运动，完成动力输出的核心转换流程。从功能特性来看，活塞头部设计了多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程气体窜入曲轴箱造成压力损失，油环则负责刮除气缸壁上多余的润滑油，

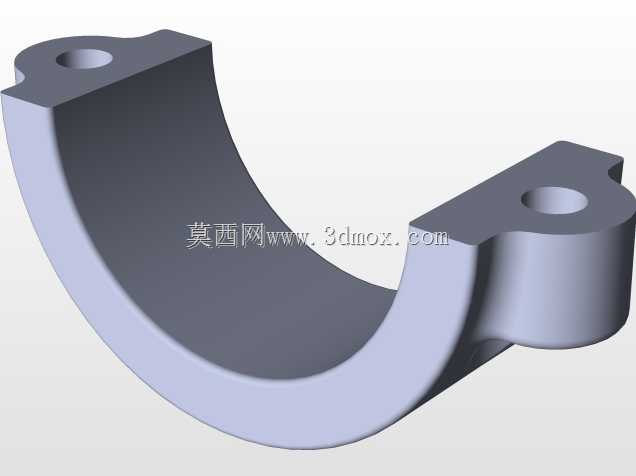

　　防止机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。活塞裙部采用了适配缸壁配合的型线设计，工作过程中可在缸筒内做稳定往复滑动，同时承担侧推力的传递作用，避免活塞在往复运动中出现卡滞、偏磨问题。连杆部分采用了工字型截面结构设计，在保证足够结构强度与抗疲劳性能的前提下，尽可能降低往复运动部件的整体质量，减少曲轴运转过程中的惯性力负载，连杆小头端通过活塞销与活塞铰接，大头端设计为剖分式结构，可通过连杆螺栓紧固在曲轴曲柄销上，保证与曲轴的可靠连接，同时预留了足够的润滑通道位置，确保运转过程中摩擦副能得到持续润滑油供给。设计过程中优先考虑了运动部件的动平衡匹配，活塞销孔的位置、连杆大小头的中心距都经过反复校核，

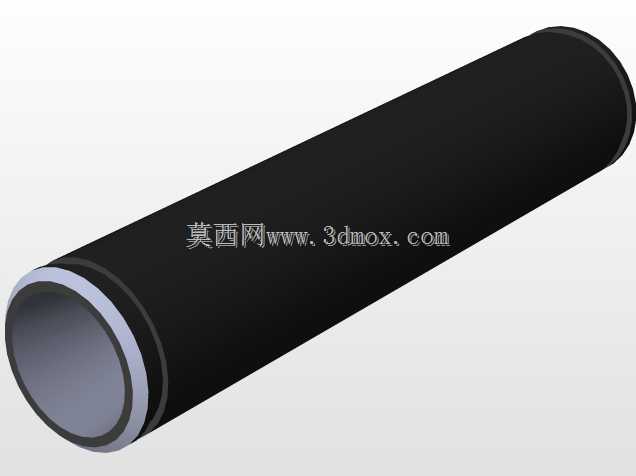

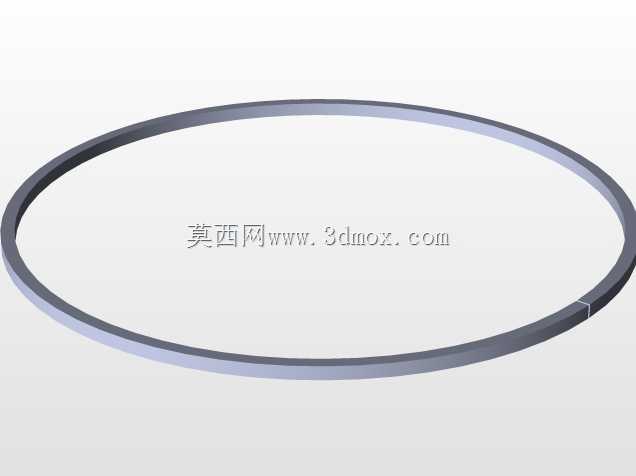

　　确保活塞到达上止点与下止点时的行程符合预设的压缩比要求，同时规避运动过程中活塞与气门、气缸盖的碰撞干涉问题。安装边界方面，活塞的外径尺寸与对应缸筒内径采用基孔制间隙配合，配合间隙经过严格核算，既保证冷态下活塞能顺利装入缸筒，又能在热态工作温度下，活塞受热膨胀后不会出现拉缸、卡滞故障；连杆大头的孔径与曲柄销直径匹配，安装时需按照规定扭矩紧固连杆螺栓，同时保证连杆大头侧面与曲柄之间留有合适的轴向间隙，避免运转过程中出现端面摩擦。活塞环的开口间隙、侧隙都预留了符合工程规范的余量，适配不同工作温度下的热膨胀需求，活塞销与销座、连杆小头衬套的配合也采用了浮动式设计，工作过程中活塞销可在销孔内缓慢转动，让磨损均匀分布，提升部件整体使用寿命。

　　这套简化结构没有冗余的复杂设计，所有结构特征都服务于核心运动功能，既可以作为动力设备开发阶段的原理验证模型，也能作为机械结构教学的演示样件，帮助从业者理解曲柄连杆机构的运动逻辑与受力特点，建模过程中所有配合面的尺寸公差、形位公差都参考通用内燃机的设计规范设定，可直接用于后续的工程化细化设计。
