牵引式激光刮平作业挂接装置结构设计

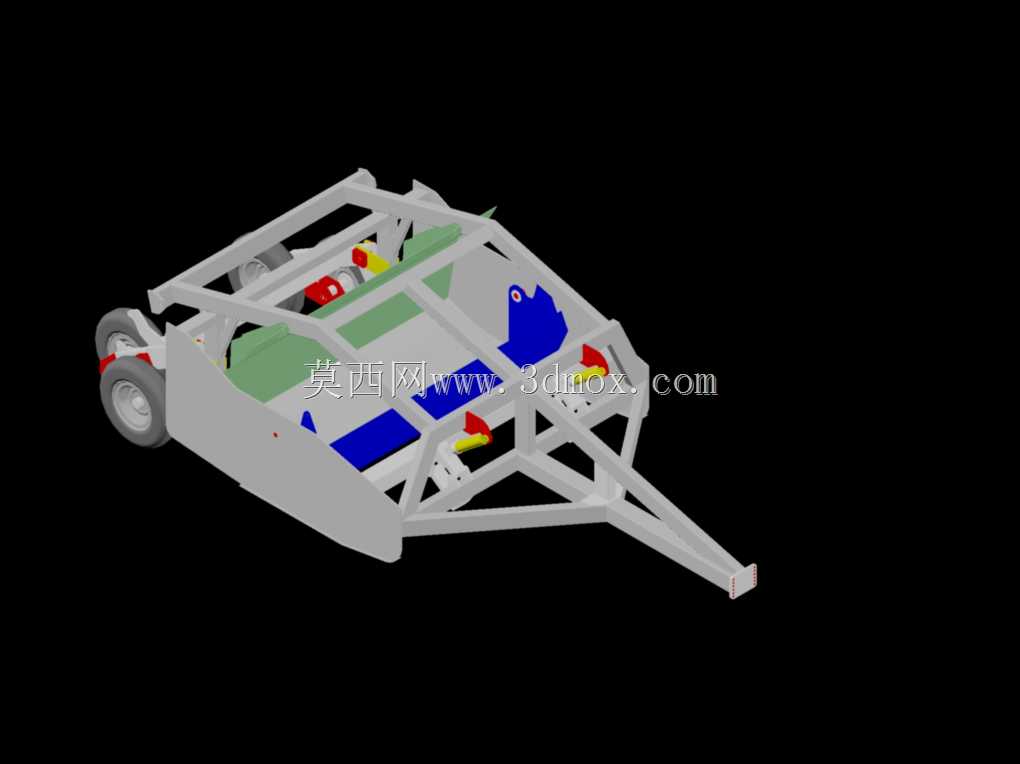

　　这套挂接式激光平地作业装置的三维结构，核心适配农用拖拉机后挂接作业场景，主要用于农田播前土地精平、草场修整、场地基础找平这类对地表平整度有较高要求的作业环节，区别于传统刮土板依靠人工经验控制刮削深度的作业模式，该装置依托激光高程信号作为刮平基准，作业过程中可自动匹配地形起伏调整刮刀高度，能将大面积作业区域的地表高程差控制在厘米级精度范围内，有效解决传统平地作业出现的高处刮不到、低处填不平的问题，减少后续灌溉、播种环节的水肥流失与作业成本。从结构设计逻辑来看，整体采用框架式管式车架作为承载主体，主纵梁沿牵引方向贯通布置，前端设置标准拖拉机三点式挂接接口，挂接位的销轴孔位尺寸匹配国内主流50-120马力段拖拉机的后悬挂输出端参数，

　　挂接后整机的牵引点高度与拖拉机后悬挂下拉杆的行程范围适配，无需额外加装转换接板即可完成挂接，挂接状态下整机的纵向重心落在行走轮组支撑范围内，避免作业过程中出现翘头或牵引过载的问题。车架中部为功能部件安装区，左右两侧对称布置独立行走轮组，轮组采用摆动式连接支架与车架主梁相连，单轮的摆角行程预留15度的自适应余量，可在起伏地块行走时始终保持轮面与地表贴合，避免轮组悬空导致的整机高程基准偏移；轮组的安装支座预留了高度调节余量，可根据作业地块的基础平整度情况，调整整机的初始作业高度，适配不同刮削深度的作业需求。车架上的刮刀安装位采用浮动式连接结构，刮刀的升降导向采用直线滑轨约束，避免升降过程中出现横向摆动导致的刮平面出现波浪形误差，

　　刮刀的刃口采用可更换式耐磨钢板设计，刃口磨损后仅需拆卸固定螺栓即可完成更换，无需整体更换刮刀主体，降低日常使用的维护成本；激光信号接收组件的安装位设置在车架上部的居中位置，安装高度避开拖拉机驾驶室的遮挡范围，保证作业过程中激光信号传输无遮挡，高程控制的响应延迟控制在机械结构可补偿的范围内，不会出现刮削深度滞后导致的平整度超差。从安装边界尺寸来看，整机挂接后的总宽度控制在2.2米范围内，适配国内多数乡村道路的通行宽度要求，转场作业时无需拆卸额外部件即可满足道路通行的尺寸要求；整机的最小离地间隙在行走轮调整至最高位置时可达320毫米，可在留有作物根茬的地块内顺利通行，不会出现根茬刮蹭车架底部的问题；牵引架的长度经过匹配计算，

　　挂接后拖拉机后轮与装置行走轮的转向间隙预留足够余量，拖拉机转至最大转向角度时，轮胎不会与牵引架发生干涉，可满足小地块作业时的小半径转向需求。结构设计过程中对车架的受力工况做了针对性强化，牵引梁与主车架的连接位置采用斜撑加强结构，应对拖拉机起步牵引时的瞬时冲击载荷，刮刀工作状态下承受的土壤反力通过两侧的支撑纵梁直接传递至行走轮组，避免载荷集中在车架中部导致的结构变形；所有管材连接节点均采用满焊连接的设计思路，焊缝位置避开应力集中的转角区域，减少长期交变载荷作用下的焊缝开裂风险。电气与液压部件的走线位沿车架管材内侧布置，预留线卡安装孔位，避免作业过程中秸秆、土块刮蹭线束导致的线路破损，液压油缸的安装位设置防护挡板，阻挡作业过程中飞溅的泥土磨损油缸活塞杆，延长液压部件的使用寿命。
