20A三极无断开imo转换电源开关结构

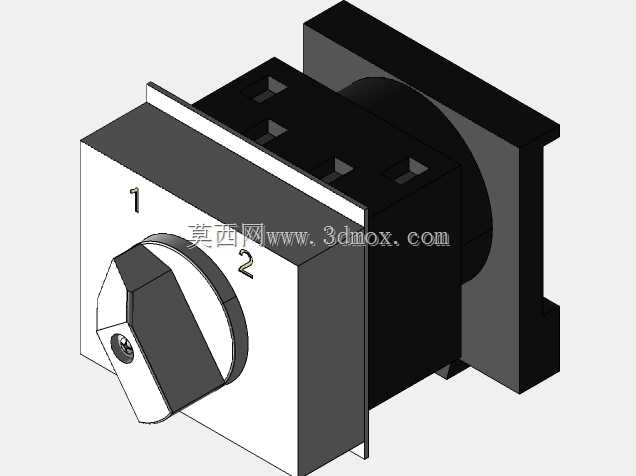

　　在工业低压配电回路与小型设备控制回路的选型过程中，这类20A容量的三极转换开关常被用于主电源回路的档位切换场景，区别于带断开档位的同类产品，该款开关无断开档位的设计，专门适配需要在两路供电回路间持续切换、不允许回路出现空载断电状态的工况，比如连续运行的生产线辅助回路、不间断供风的小型风机控制回路、双路照明供电的切换单元等场景，能避免切换过程中出现的供电中断问题，保障后端负载持续运行。从结构设计来看，这款开关采用面板嵌入式安装结构，前端操作面板为方形平板结构，操作旋钮突出面板表面，旋钮上设置有明确的档位标识，分别对应两个工作档位，旋钮采用多边形防滑结构，操作人员佩戴劳保手套也能顺利完成档位切换操作，旋钮与内部转轴采用防呆卡扣连接，

　　装配时不会出现档位错位的问题，转轴与壳体之间设置有耐磨衬套，长期频繁切换也不会出现转轴旷量，保证档位对位精度。开关后部为接线腔体结构，三极接线端子分别对应三相回路的三个相线，每个接线端子都设置有压线板与防松脱结构，接线时将剥好的线芯插入端子腔，拧紧压线螺钉即可完成固定，压线板的锯齿结构能增大与线芯的接触面积，避免大电流工况下出现接触发热的问题，接线腔体外部设置有绝缘隔层，不同极的接线端子之间有绝缘挡板分隔，避免接线过程中出现线芯误碰导致的相间短路问题。安装边界方面，这款开关的面板尺寸适配常规的电气柜面板开孔规格，安装时从柜外将开关本体插入开好的安装孔，在柜内用配套的安装卡圈卡紧开关本体的安装卡槽即可完成固定，不需要额外的螺钉固定，

　　安装效率较高，开关后部的接线腔体深度适配厚度1.5mm到2.5mm的常规电气柜板材，安装完成后后部接线空间不会与柜内其他元器件出现干涉。从功能特性上看，这款开关的额定载流能力为20A，能适配常规的小功率三相负载回路切换需求，内部触点采用银合金材质，具备良好的导电性与抗电弧烧蚀能力，档位切换时触点的通断同步性经过调校，三极触点的通断时间差控制在极小范围内，不会出现切换过程中某一极提前或滞后通断导致的负载缺相问题。开关的操作手感经过优化，档位切换时带有清晰的档位顿挫感，操作人员不需要观察档位标识也能通过手感判断是否切换到位，避免出现档位停留在中间位置导致的触点接触不良问题。在三维建模过程中，这款开关的所有结构细节都按照实物尺寸进行还原，

　　包括面板上的档位标识刻印位置、旋钮的多边形轮廓、后部接线端子的腔体结构、安装卡槽的尺寸位置都与实物保持一致，结构设计人员在进行电气柜三维布局时，可以直接调用该模型进行开孔尺寸匹配、安装空间校验、接线路径规划，不需要再单独对开关进行测绘建模，能有效缩短电气柜的设计周期，避免因尺寸测绘误差导致的安装干涉问题。在实际设备维护过程中，这类无断开档位的转换开关因为没有空档位，不会出现操作人员误将开关打到断开位置导致的生产中断问题，同时开关的整体结构紧凑，占用柜内空间小，在小型控制箱、壁挂式配电盒这类安装空间紧张的场景下也能顺利安装使用，三极同步通断的结构设计也让它可以直接作为小功率负载的主电源开关使用，不需要额外搭配隔离开关，简化回路设计的同时也能降低配电回路的元器件成本。
