内燃机高性能锻造连杆结构设计

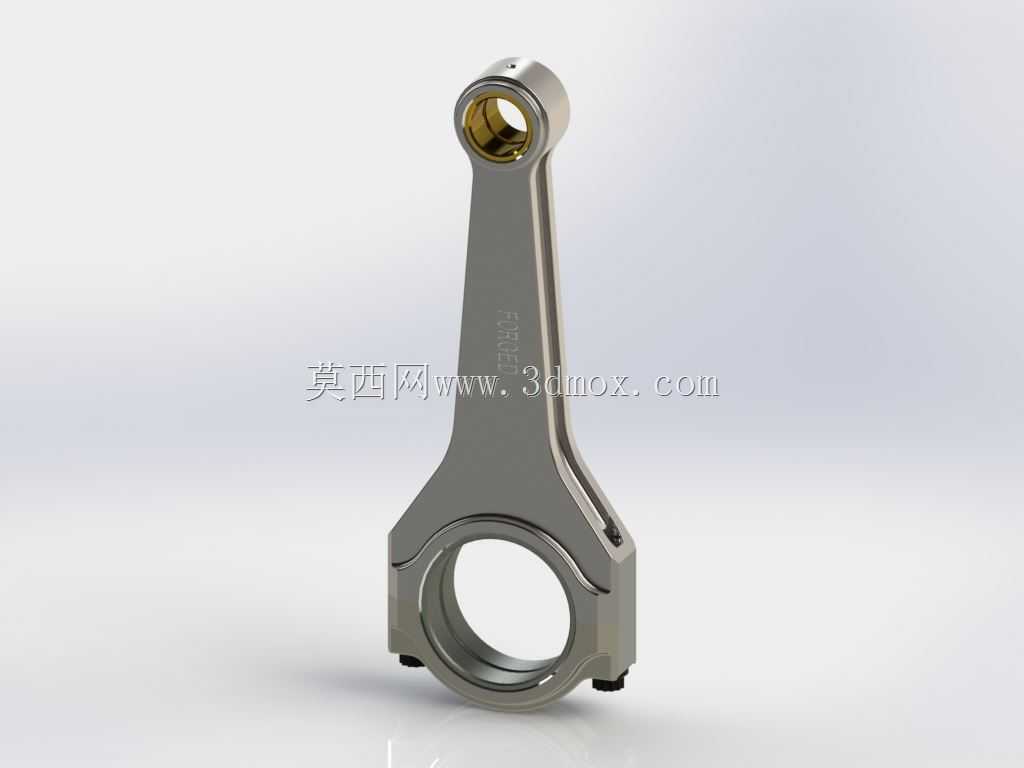

　　作为发动机曲柄连杆机构的核心传力部件，这款连杆的三维结构完全围绕往复式内燃机的实际工况完成设计，日常应用覆盖乘用车汽油机、高性能改装柴油机、小型通用动力机组等场景，承担着将活塞往复直线运动转化为曲轴旋转运动的核心传力职能，工作过程中需要持续承受交变的燃气爆发压力、往复惯性力以及旋转离心力的复合载荷，因此结构设计的合理性直接决定了动力单元的可靠性上限与转速提升潜力。

　　从结构细节来看，杆身采用了成熟的变截面工字型设计，并非等截面直杆结构，沿着大小头的中心连线方向，杆身的截面宽度、腹板厚度都做了连续的渐变过渡，靠近小头端的截面尺寸更小，向大头端逐步平滑加宽，这种设计逻辑是基于连杆工作时的应力分布规律确定的——大头端随曲轴做旋转运动，承受的离心载荷更大，同时连杆螺栓的预紧力也会在大头端产生附加应力，逐步加粗的杆身可以在控制整体重量的前提下，让应力沿着杆身均匀传递，避免局部应力集中导致的疲劳失效。工字型截面的腹板厚度经过匹配设计，既保证了杆身的轴向抗压稳定性，也预留了足够的抗弯截面模量，应对活塞换向时产生的侧向弯矩，避免高转速工况下杆身出现横向弯曲变形。

　　小头端采用了整体式镶套结构，内孔预留了铜衬套的安装过盈量，衬套内壁设计有均匀分布的油槽，工作时可以通过杆身内部钻通的压力油道，将曲轴主油道输送来的压力机油引入小头衬套与活塞销的配合间隙，形成稳定的流体润滑膜，降低活塞销与衬套之间的摩擦磨损。小头的外轮廓做了大圆角过渡处理，避免与活塞内腔的加强筋产生运动干涉，同时外圆与端面的衔接处做了卸荷槽设计，降低小头孔在承受活塞销交变载荷时的应力集中系数。

　　大头端采用了斜切口分体式结构，剖分面与杆身中心呈一定角度设计，这种结构主要是为了满足发动机装配时的工艺需求——大尺寸的曲轴连杆轴颈直径往往大于气缸筒内径，斜切口设计可以缩小大头端的横向轮廓尺寸，让连杆总成能够顺利从气缸上端装入，完成与曲轴的装配。连杆盖与杆身的定位采用了高精度的锯齿形定位结构，相比传统的定位销或者套合定位，锯齿定位的接触面积更大，能够承受更大的横向剪切力，避免发动机工作过程中连杆盖出现错位，导致连杆轴颈磨损加剧。大头端的两个螺栓孔采用了高精度铰制孔设计，螺栓安装面做了沉头平锪处理，保证螺栓拧紧后端面与螺栓轴线垂直，避免螺栓承受附加弯曲应力，螺栓孔周边的加强筋做了放射状布置，分散螺栓预紧力产生的局部压应力。

　　从安装边界来看，这款连杆的大小头中心距经过严格匹配，对应适配的活塞行程与曲轴回转半径经过运动学校核，活塞在上止点和下止点位置时，连杆的最大摆角控制在合理区间内，避免活塞裙部与气缸壁之间产生过大的侧向压力，降低活塞敲缸风险与气缸套的偏磨概率。大头孔的直径尺寸与对应曲轴的连杆轴颈尺寸匹配，装配后轴瓦的过盈量、配合间隙都符合内燃机设计规范，轴瓦安装定位槽的位置与尺寸经过精准定位，防止轴瓦工作时出现转动或者轴向窜动。小头孔的尺寸适配对应规格的活塞销，活塞销与连杆小头、活塞销座的配合方式采用了成熟的半浮式结构设计，常温下活塞销与连杆小头衬套为间隙配合，与活塞销座为过渡配合，工作状态下随着零件温度升高，配合间隙处于合理范围，既保证活塞销可以灵活转动，也不会出现过大的敲击异响。

　　在细节处理上，整个连杆的所有棱边都做了圆角钝化处理，没有尖锐的加工棱角，避免热处理过程中出现淬火裂纹，同时降低工作过程中应力集中引发疲劳断裂的风险。杆身表面的结构设计充分考虑了锻造工艺的拔模斜度，所有垂直于分模面的面都预留了合理的拔模角度，适合采用模锻工艺批量生产，锻造后的毛坯经过喷丸处理，可以在表面形成残余压应力，进一步提升零件的疲劳强度。大头端的连杆盖与杆身的结合面经过精磨加工，平面度与表面粗糙度都满足装配要求，不需要额外加装调整垫片就可以保证大头孔的圆度精度，装配后轴瓦的贴合度能够达到设计要求。

　　从实际使用的角度出发，这款连杆的重量控制也经过了优化设计，大小头的重量分配经过匹配，同一台发动机配套的多支连杆重量差控制在极小范围内，避免曲轴旋转时出现不平衡量，降低发动机工作时的振动与噪声。杆身的重量分布经过重心校核，重心位置严格落在大小头中心连线上，避免工作时产生附加的离心力矩，加剧曲轴轴承的磨损。整体结构没有多余的冗余设计，每一处结构特征都对应明确的工况需求，既满足了高强度的载荷承受要求，也尽可能控制了往复运动部件的重量，降低高转速工况下的往复惯性力，为发动机的动力输出与转速提升预留了足够的结构余量。
