自行车用可拓展可调式瓶托结构设计

　　日常骑行场景中，随车携带饮用水、应急维修工具或随身小物件一直是骑行者的共性需求，传统固定式水壶架仅能适配单一规格容器，且无额外拓展空间，无法满足长距离骑行、日常通勤的多元载物需求。这款可调式瓶托正是针对这一实际使用痛点开发的车载承载结构，在常规水壶承载功能基础上，集成了可拓展的活动支架结构，兼顾日常使用的紧凑性与应急场景的拓展性。

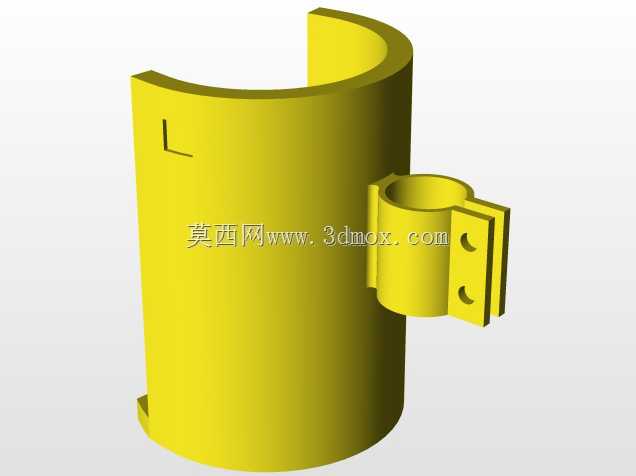

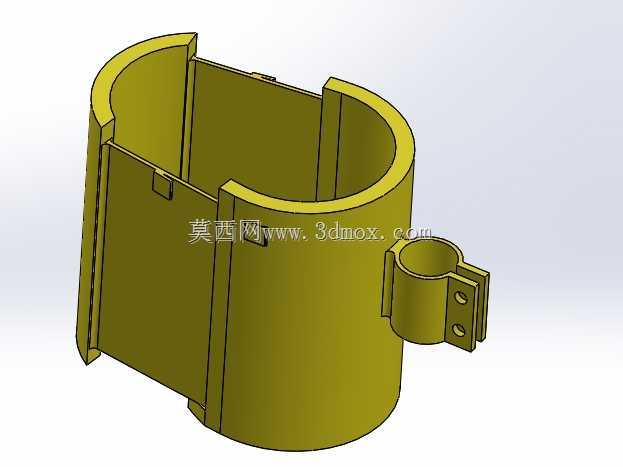

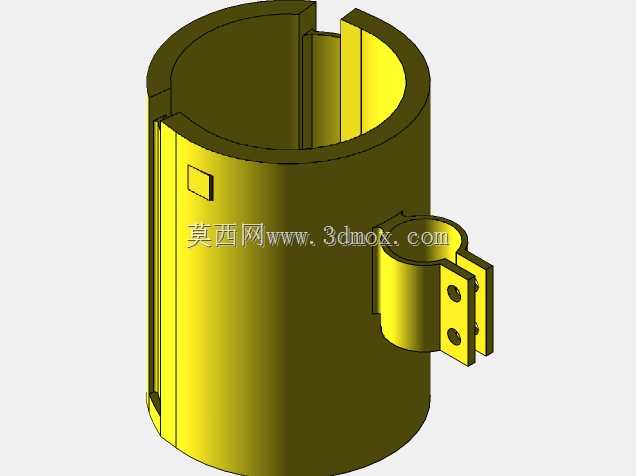

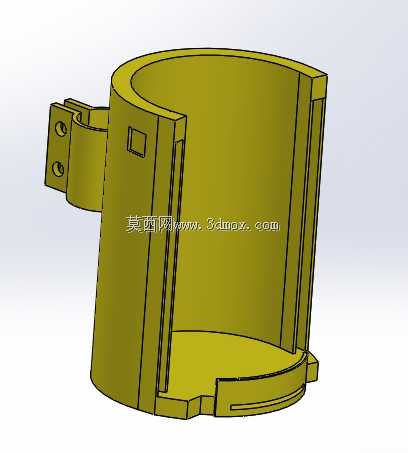

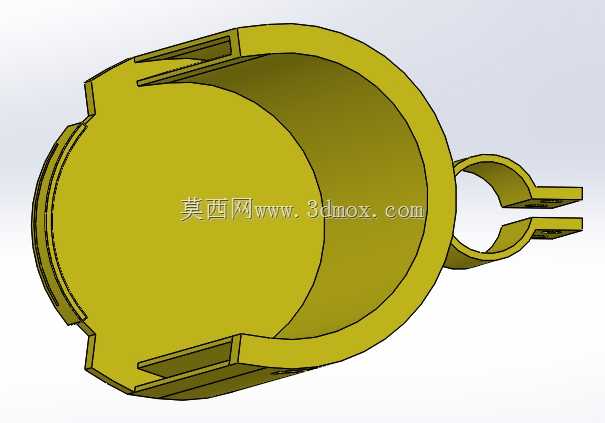

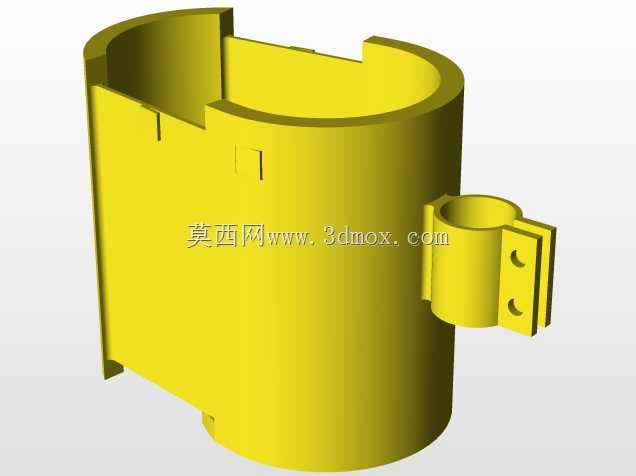

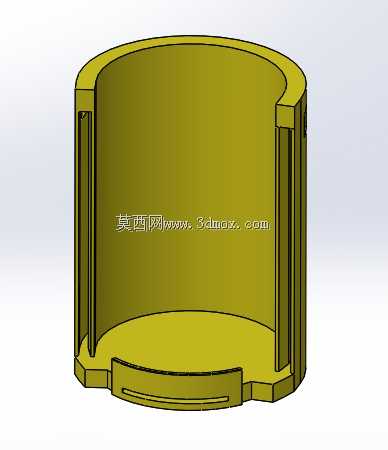

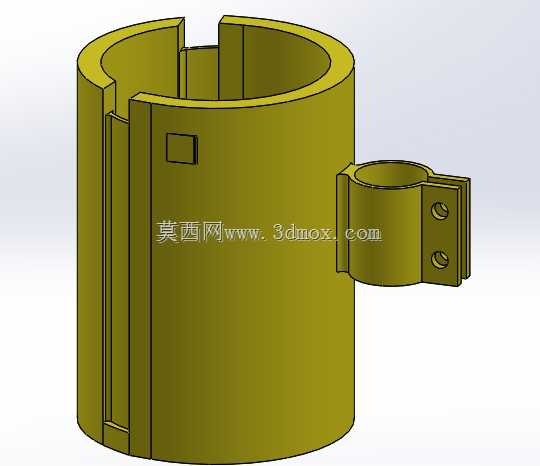

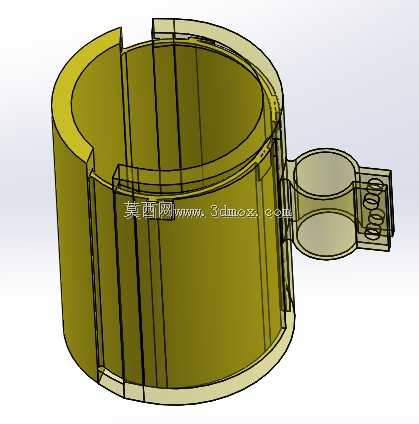

　　从结构设计逻辑来看，整个瓶托采用分体组合式结构，分为主体承载筒与侧置牵引支架两个核心部分。主体承载筒采用开口式抱合结构设计，筒壁预留纵向开槽，既可以通过开槽的微量形变适配一定直径范围内的圆柱形容器，也为内部活动支架的伸缩提供了运动空间，避免额外增加结构的整体外廓尺寸。侧置牵引支架通过自锁插接结构与主体连接，无需额外工具即可完成支架的展开与收纳操作，自锁结构在支架收纳与展开两个极限位置均可提供足够的锁紧力，避免骑行过程中因路面颠簸出现支架松脱、异响的问题。

　　尺寸参数的设定完全围绕实际使用场景的边界条件确定，主体承载筒的适配直径覆盖常规77mm口径的标准饮用水瓶，兼容市面上绝大多数骑行水壶、瓶装饮用水的尺寸，不会出现容器过松晃动或过紧无法取放的问题。主体筒总高度设定为128mm，这个高度既可以保证容器插入后有足够的包裹深度，避免骑行颠簸时容器脱出，也不会因为过高导致与自行车车把、车架管线产生干涉。整体结构的壁厚统一为8mm，在满足户外使用所需的结构强度、抗冲击性能的前提下，尽可能控制整体重量，避免给骑行增加不必要的负载。

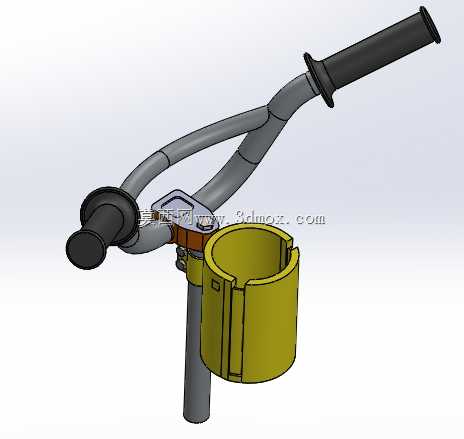

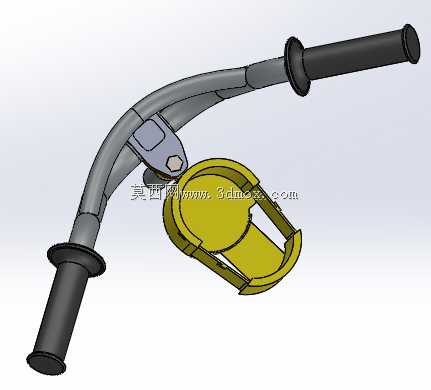

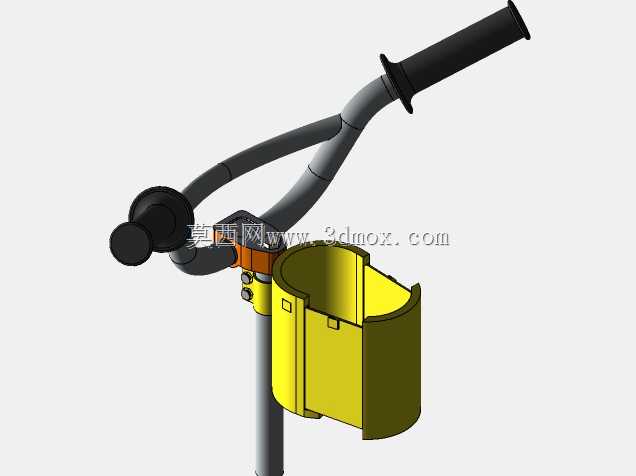

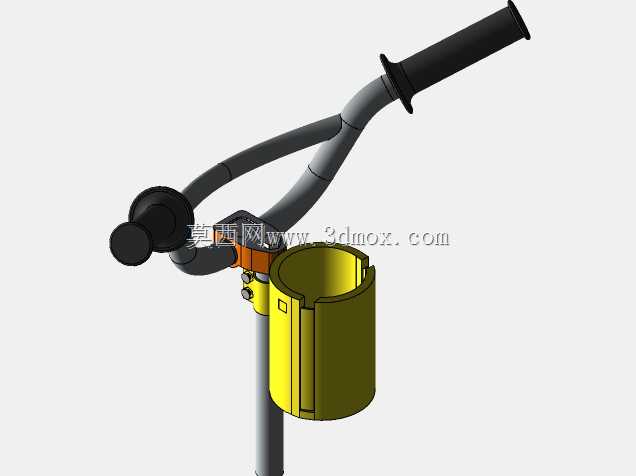

　　安装适配性方面，这款瓶托充分考虑了自行车不同位置的安装条件，既可以安装在车把前部位置，方便骑行过程中随手取放物品，也可以固定在座椅下方的车架立管位置，降低迎风风阻，适配不同骑行者的使用习惯。安装固定采用标准M6螺栓螺母组合，共设置两组安装点位，安装孔位的间距匹配市面上主流自行车水壶架的安装孔标准，无需对自行车车架进行额外打孔改装，即可直接替换原有传统水壶架完成安装，降低用户的改装成本。

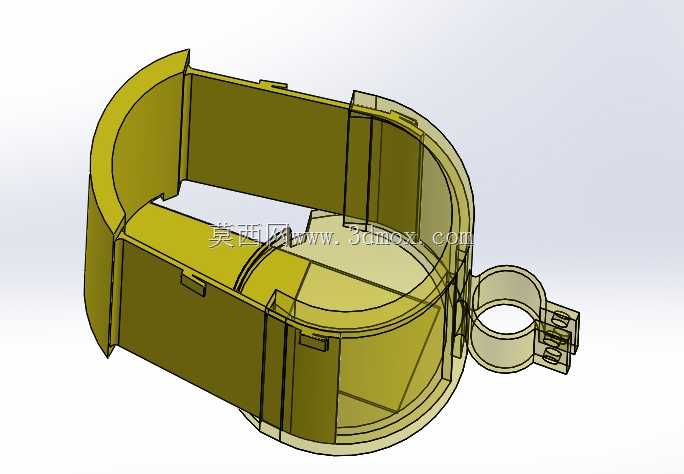

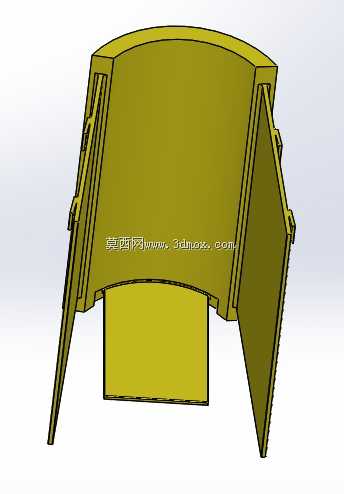

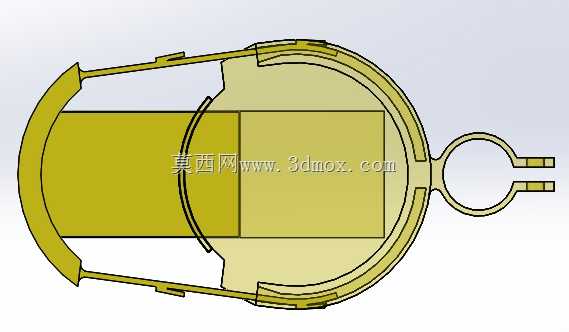

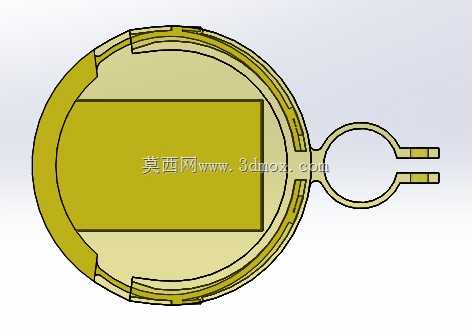

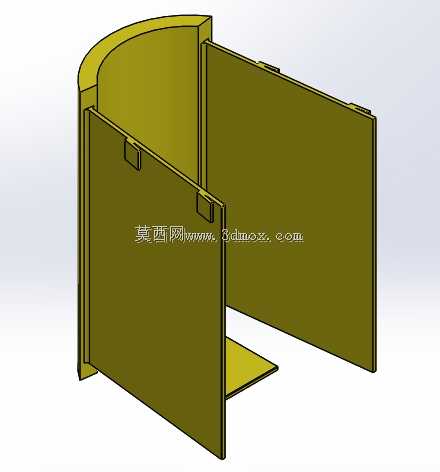

　　拓展功能的设计充分考虑了骑行场景的实际应急需求，当按下侧部的自锁插头解锁后，内置的活动支架可以从主体筒内部滑出，形成额外的承载空间，可临时放置擦汗毛巾、便携补胎工具、小型二氧化碳气瓶、多功能维修工具等应急物品，解决长距离骑行过程中小物件无处安放的问题。不需要使用拓展功能时，只需将支架推回主体筒内部，自锁结构即可自动锁紧，整体结构回归紧凑状态，不会额外占用空间，也不会在骑行过程中产生多余的风阻。

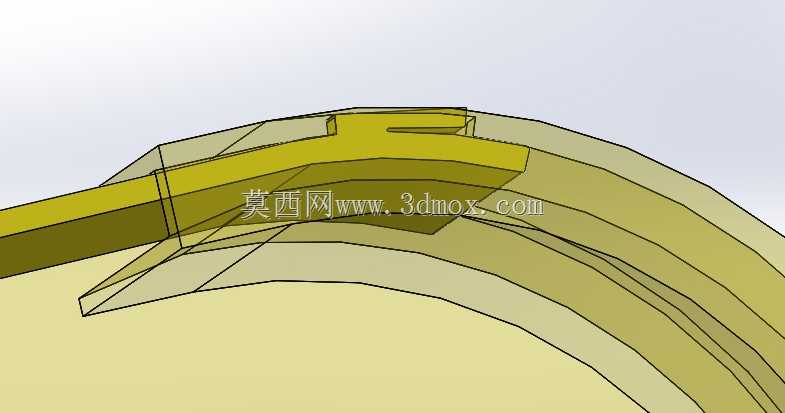

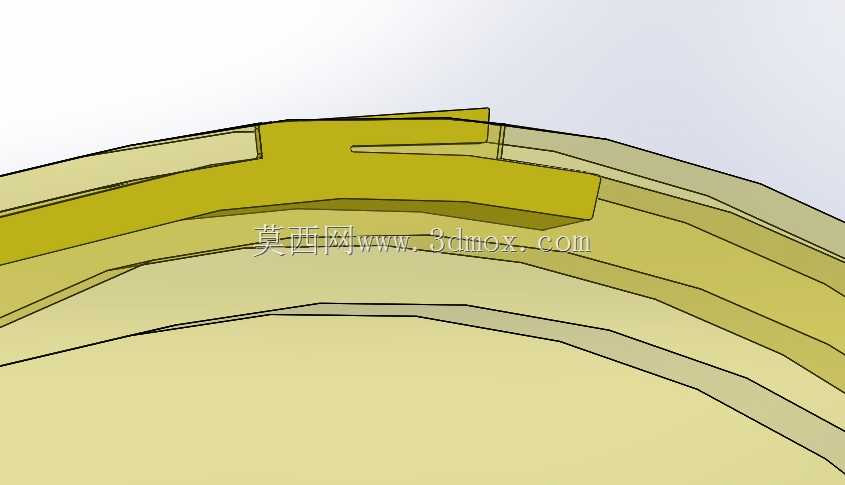

　　从结构可靠性角度来看，整个瓶托无复杂的传动部件，所有活动连接部位均采用大间隙配合设计，可适应户外骑行时的灰尘、雨水等恶劣使用环境，不会因为异物进入导致结构卡滞。自锁结构采用弹性插销式设计，锁紧力稳定，长期使用也不会出现锁紧失效的问题，整体结构简单可靠，可根据实际使用需求对拓展支架的尺寸进行进一步调整，适配不同的载物需求，兼顾了通用性与定制化调整空间。
