乳品工业立式水力旋流分离装置结构

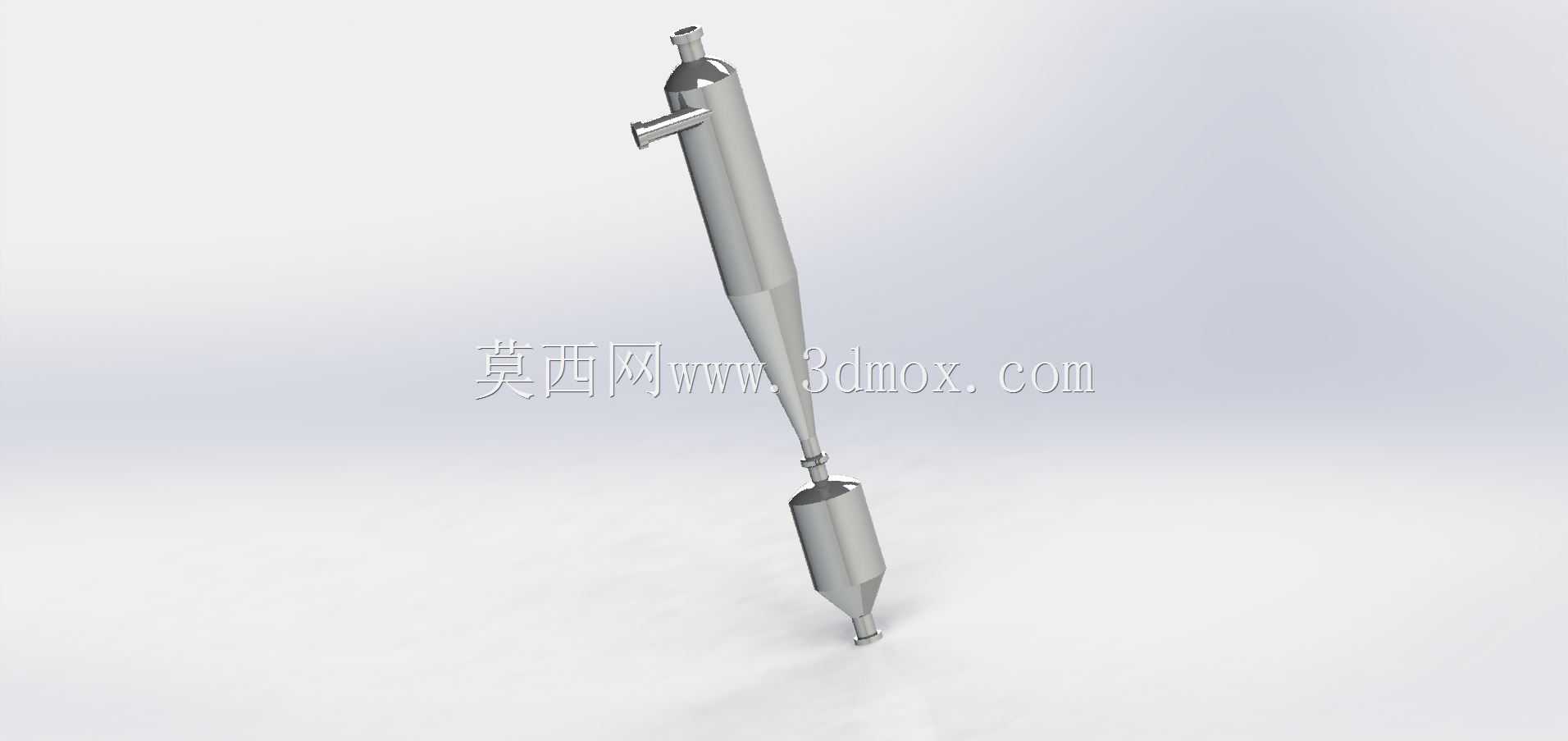

　　在乳品加工的原料预处理工段，这类立式水力旋流装置承担着原料乳中细微杂质、乳中重相颗粒的离心分离任务，区别于常规的离心分离机，旋流器依靠流体自身压能形成旋流场完成分离，无运动部件的结构特性让其在连续化生产线中具备更高的运行稳定性，日常维护仅需定期检查内壁磨损情况，无需复杂的动平衡校准作业。从结构设计逻辑来看，整体采用上下锥段加中间柱段的组合构型，上部柱段设置切向进料口，带压原料从切向入口进入腔体后，会沿内壁形成高速向下的外旋流，密度大于乳介质的杂质颗粒在离心力作用下被甩向器壁，随外旋流向下运动至底部底流口排出，而经过净化的乳介质会在腔体中心形成向上的内旋流，从顶部的溢流口流出进入下一道处理工序。这种双锥段的构型并非随意设置，

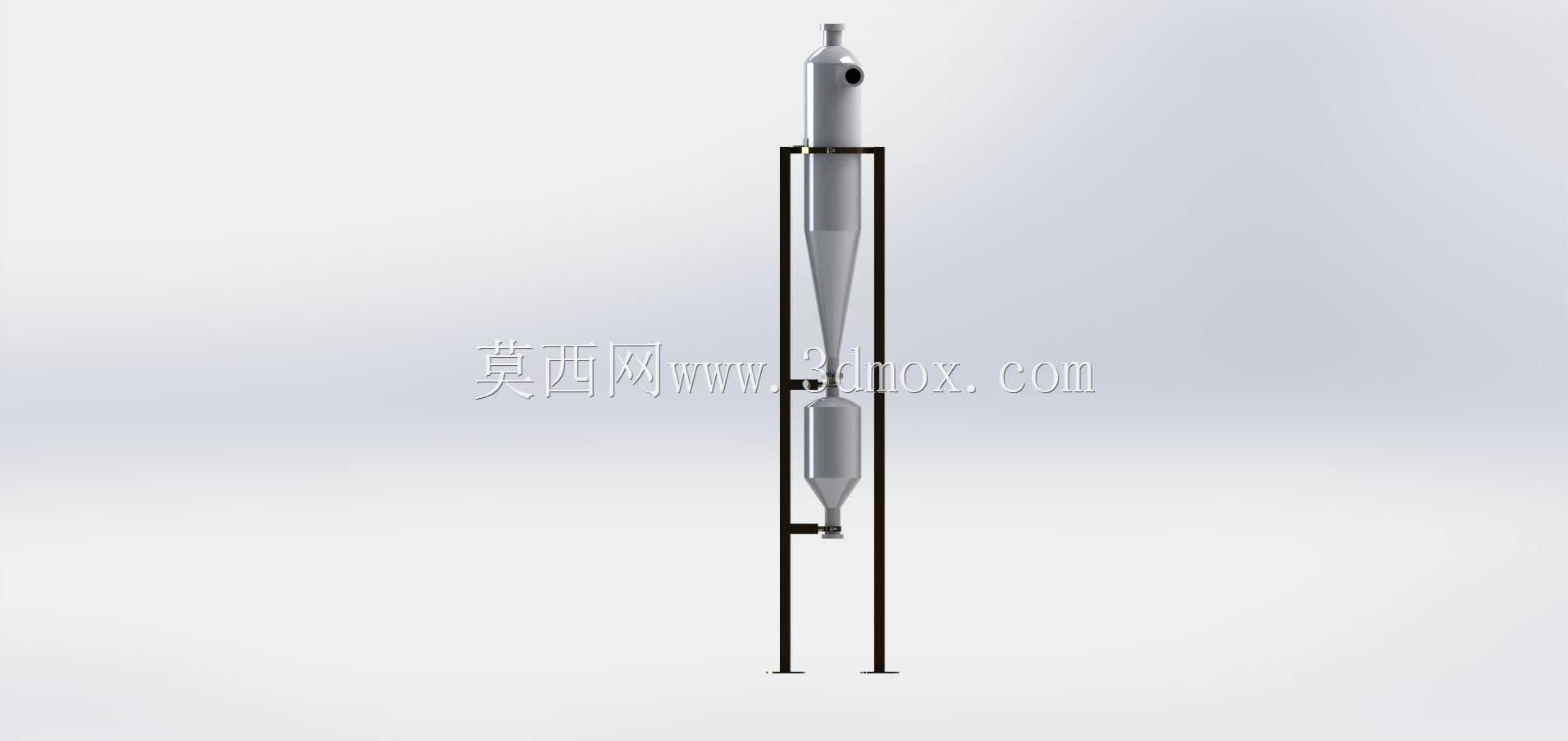

　　上部锥段锥角较大，主要作用是快速稳定流场，缩短外旋流的形成路径，降低进料段的湍流损耗；下部锥段锥角收窄，能够延长重相颗粒的停留时间，让粒径更小的杂质也能获得足够的离心沉降距离，避免细颗粒随内旋流从溢流口跑混，针对乳品介质的黏度特性，锥段角度的取值经过流场仿真迭代，既保证分离效率，也不会因为锥角过小导致设备整体高度过高，挤占车间的安装空间。配套的安装支架采用双立柱支撑结构，立柱与旋流器本体通过卡箍式抱箍固定，这种固定方式一方面可以抵消旋流场运行时产生的径向微振动，避免设备长期运行出现焊缝疲劳开裂，另一方面也方便不同规格旋流器的快速更换，在生产线需要调整处理量时，仅需松开抱箍即可更换对应通径的旋流器本体，无需重新焊接支架基础。

　　从安装边界来看，设备整体为竖直安装形态，进料口、溢流口、底流口均采用标准快装卫生级接口，适配乳品车间常见的卫生级管路连接标准，安装时需要保证设备垂直度偏差不超过千分之三，否则会导致旋流场偏斜，出现分离效率骤降、底流口排料不畅的问题；设备周边需要预留不小于三百毫米的操作空间，方便日常检查底流口排料状态、更换密封垫片，顶部需要预留足够的管路拆装空间，避免溢流管路安装时出现强行对位导致的设备受力变形。在实际生产线布局中，这类旋流器通常多台并联安装，单台处理量根据进料压力调整，正常工作进料压力控制在0.2-0.4MPa区间，压力过低会导致旋流场转速不足，分离效率下降，压力过高则会加剧内壁的冲刷磨损，缩短设备使用寿命。针对乳品加工的卫生要求，

　　旋流器内壁做镜面抛光处理，粗糙度Ra不大于0.8μm，不存在物料滞留的死角，能够满足CIP在线清洗的要求，清洗时清洗液沿同样的流路通过腔体，能够将内壁附着的残留物料完全冲洗干净，避免细菌滋生影响产品品质。设计过程中需要重点关注进料口的切入角度与入口截面形状，矩形切向入口相比圆形入口能够更好地引导流体贴壁流动，减少入口处的流体冲击与局部湍流，降低能量损耗的同时也能减少入口处的磨损；溢流口的插入深度也经过多轮流场仿真验证，插入过深会短路部分未经过分离的进料流体直接从溢流口排出，插入过浅则会让内旋流的流场不稳定，出现溢流带渣的问题。底流口的直径设计为可更换结构，根据处理物料的杂质含量不同，可以更换不同通径的底流口，杂质含量高时选用较大通径的底流口避免堵塞，杂质含量低时选用小通径底流口减少有用介质的底流损失。支架的底部设置可调脚杯，能够在安装时微调设备的垂直度，适应车间地面不平整的安装条件，脚杯的调节行程满足常规车间地面的高差范围，无需额外制作安装基础平台，降低生产线的安装成本。在流道设计上，所有段与段的连接位置均采用圆弧过渡，避免出现直角台阶导致的物料滞留与局部磨损，尤其是柱段与上锥段、上锥段与下锥段的连接位置，圆弧过渡的半径取值经过优化，既保证流道顺滑，也不会因为过渡圆弧过大改变锥段的有效分离长度。
