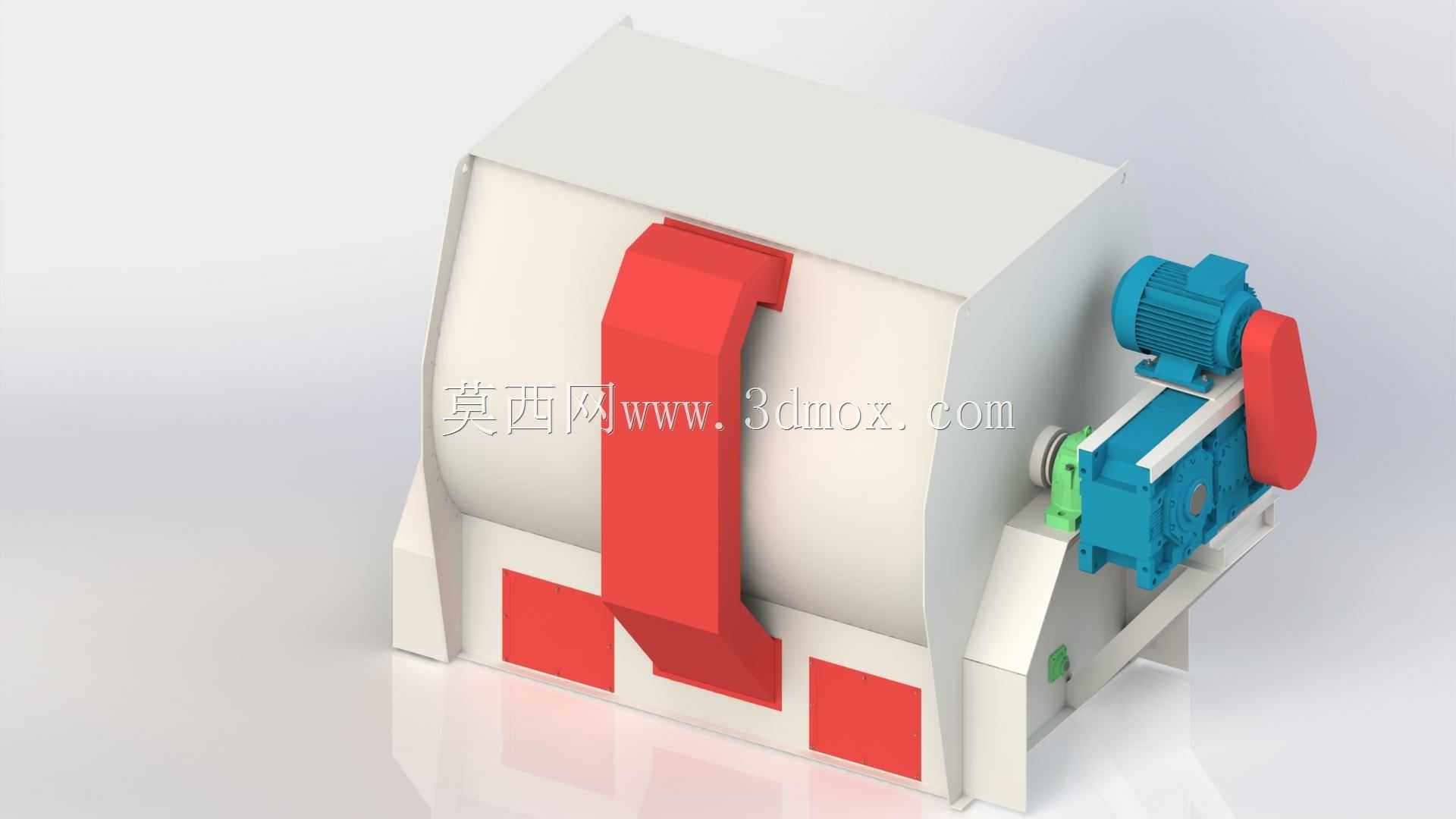

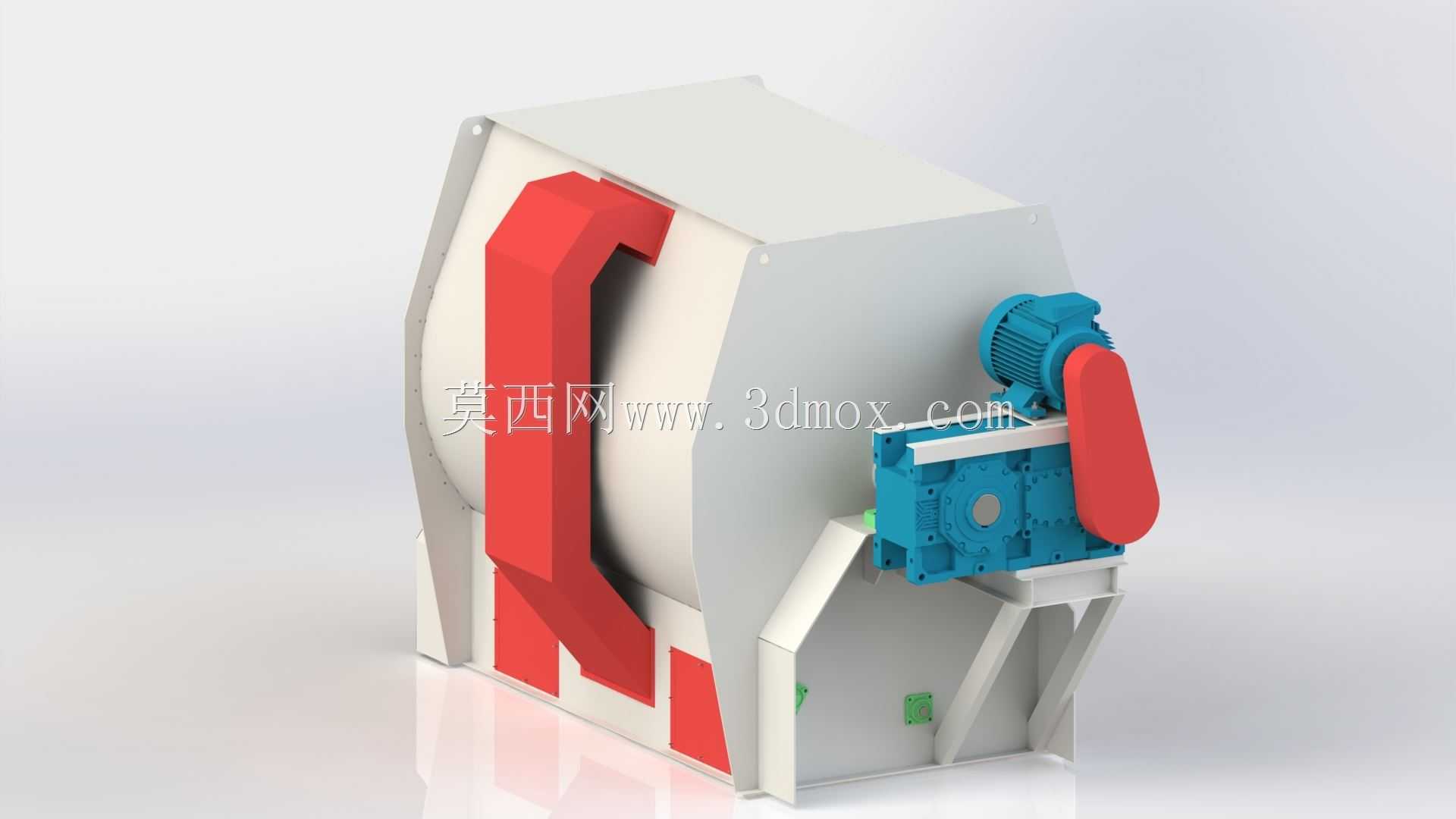

单轴桨叶式饲料混合搅拌设备结构

　　在饲料加工生产的工段排布里，原料混合环节是决定成品料均匀度的核心工序，这类单轴搅拌结构的混合设备，常布置在原料粉碎、配料工序之后，制粒或成品包装工序之前，承担将不同配比的粉状、小颗粒状饲料组分充分混匀的作用，避免成品料出现营养组分分层、局部微量元素超标的问题，适配畜禽饲料、水产饲料的中小产能生产线布置需求。从实际运行逻辑来看，设备的搅拌腔采用大容积U型槽式结构，腔体内壁做光滑圆弧过渡，不存在物料堆积的死角，搅拌作业时单轴带动桨叶按设定转速回转，推动腔体内物料形成轴向、径向的复合对流，同时配合腔侧的大尺寸卸料门结构，混合完成后可快速排空腔体内物料，减少批次间的物料残留，降低不同配方饲料切换时的交叉污染风险。

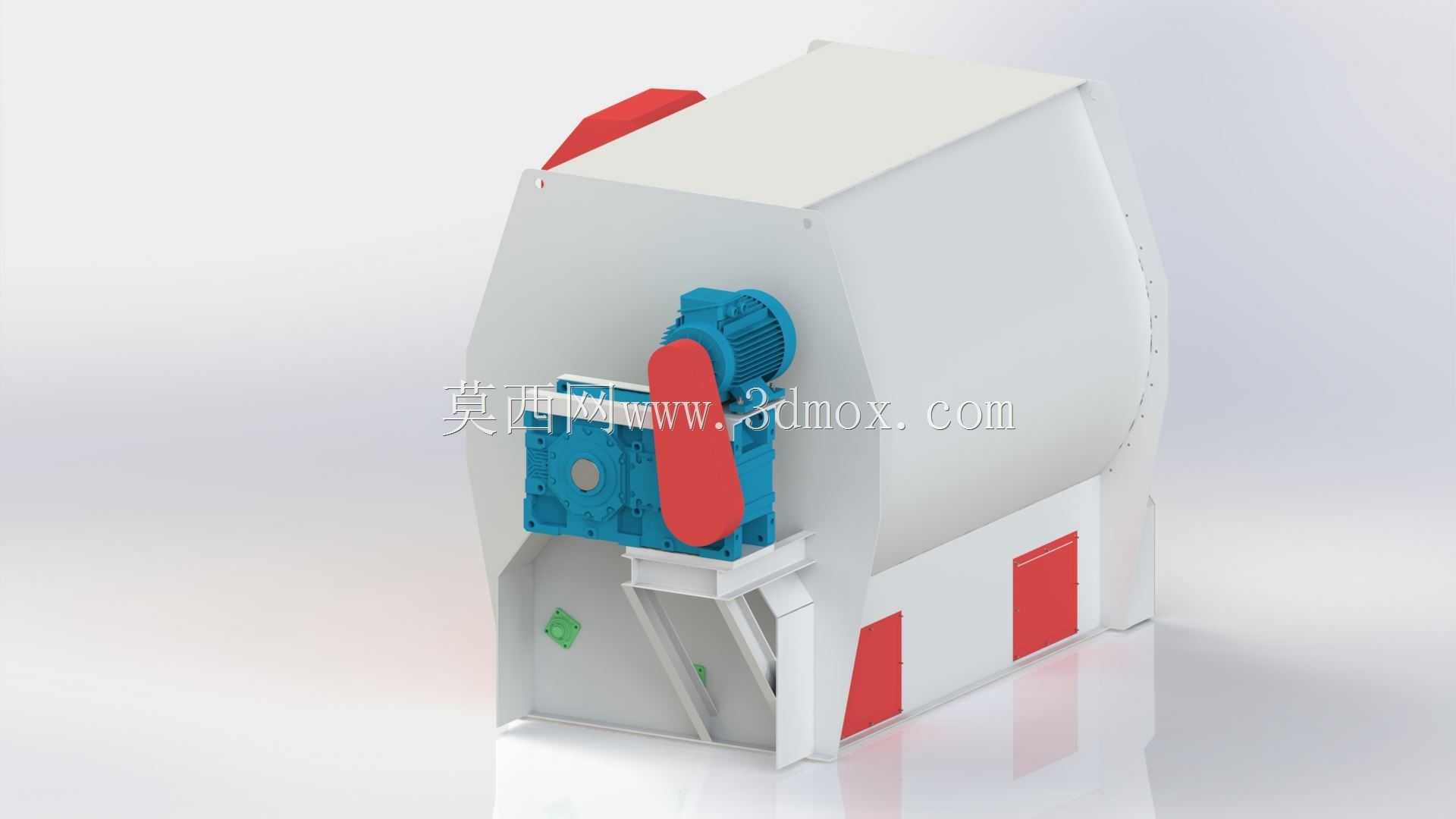

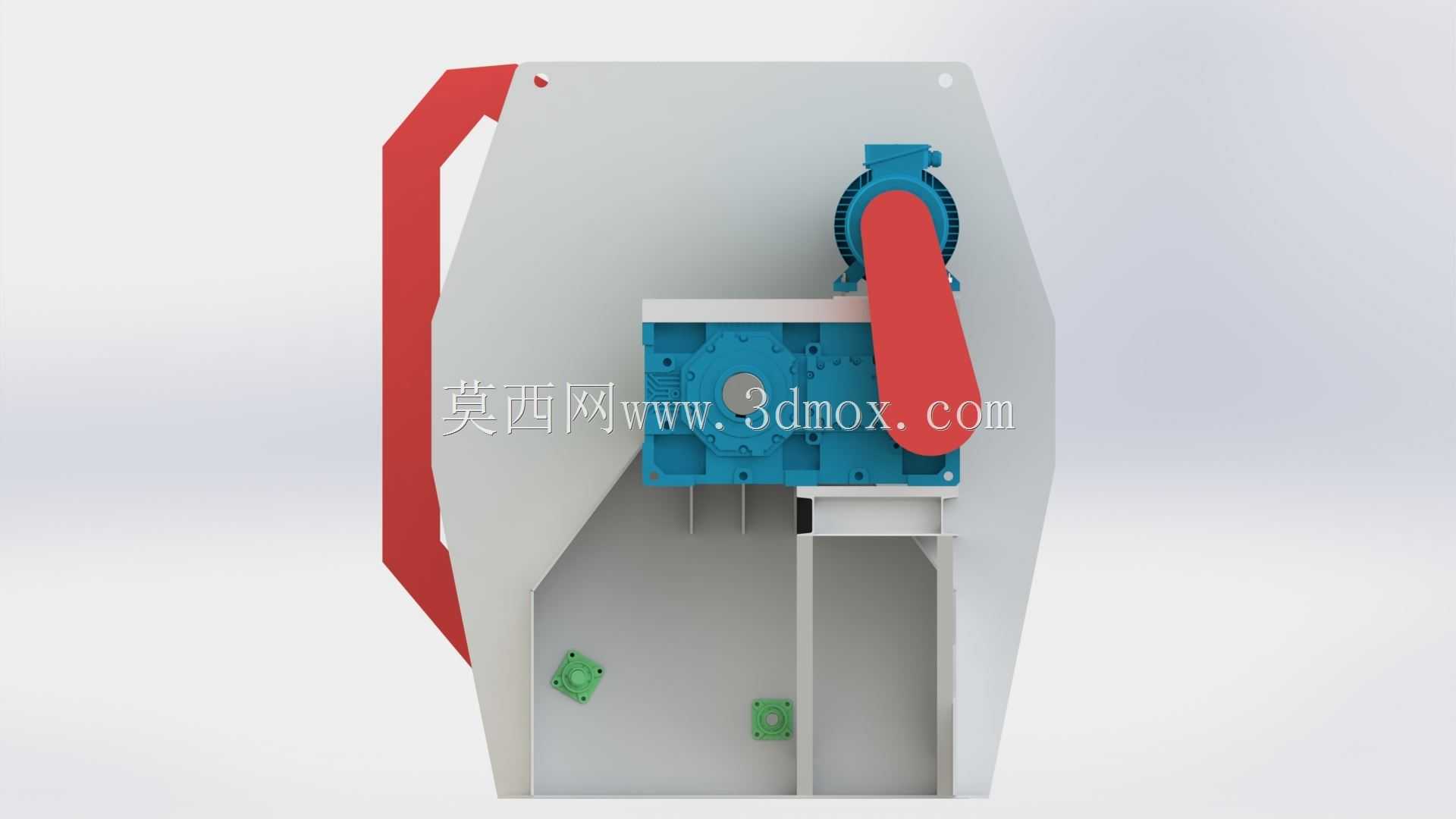

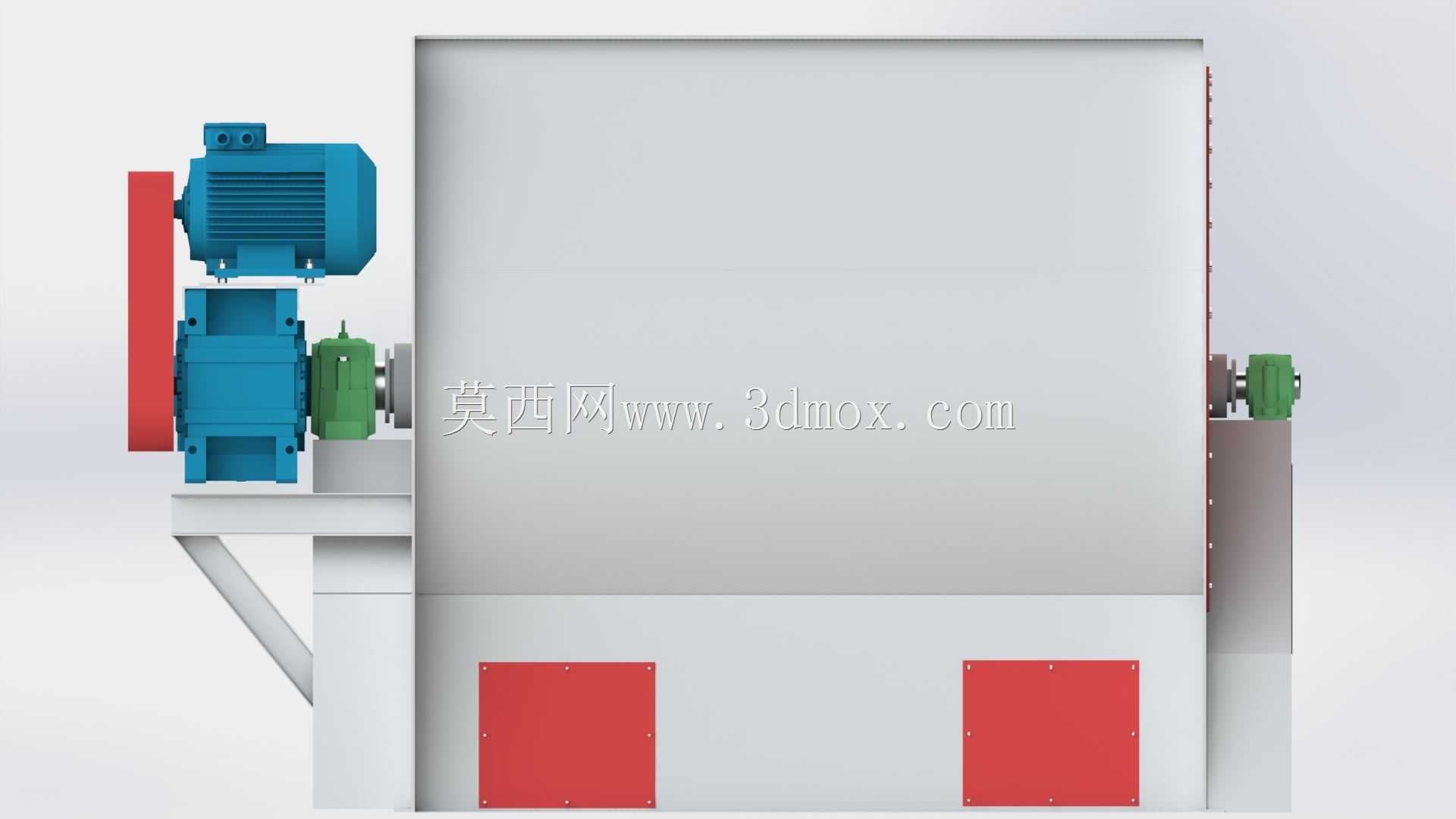

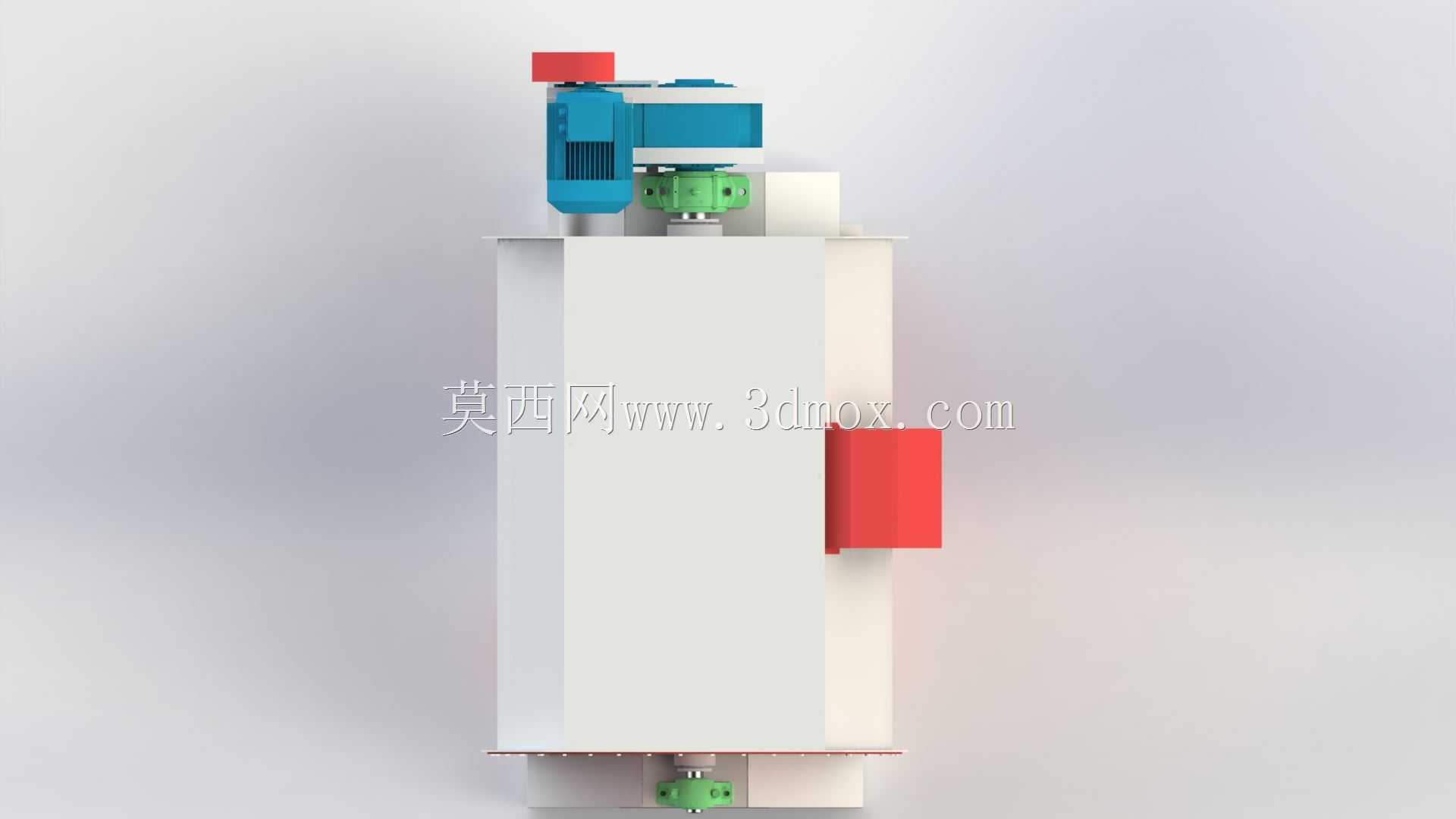

　　设备的驱动端采用电机直连减速机的布置形式，减速机输出端与搅拌主轴通过刚性联轴器连接，传动路径短、传动效率高，驱动组件整体外置在腔体端侧，通过密封结构与搅拌腔隔离，避免粉尘进入传动部件造成磨损，同时端侧预留了检修操作空间，日常维护时可快速拆解检查轴承密封、传动件磨损情况，不需要大范围拆解设备主体。从结构设计的细节考量，搅拌腔体的上部采用平盖板密封结构，盖板上预留了进料口、除尘口的安装法兰，可直接对接上游的配料秤卸料管路、除尘风网，不需要额外做转接结构；腔体下部的支腿采用型钢焊接成型，支腿底部预留了地脚螺栓安装孔，安装时可直接固定在混凝土基础或者钢制设备平台上，安装边界需要预留驱动端侧至少1.2米的检修空间，腔体上方预留0.

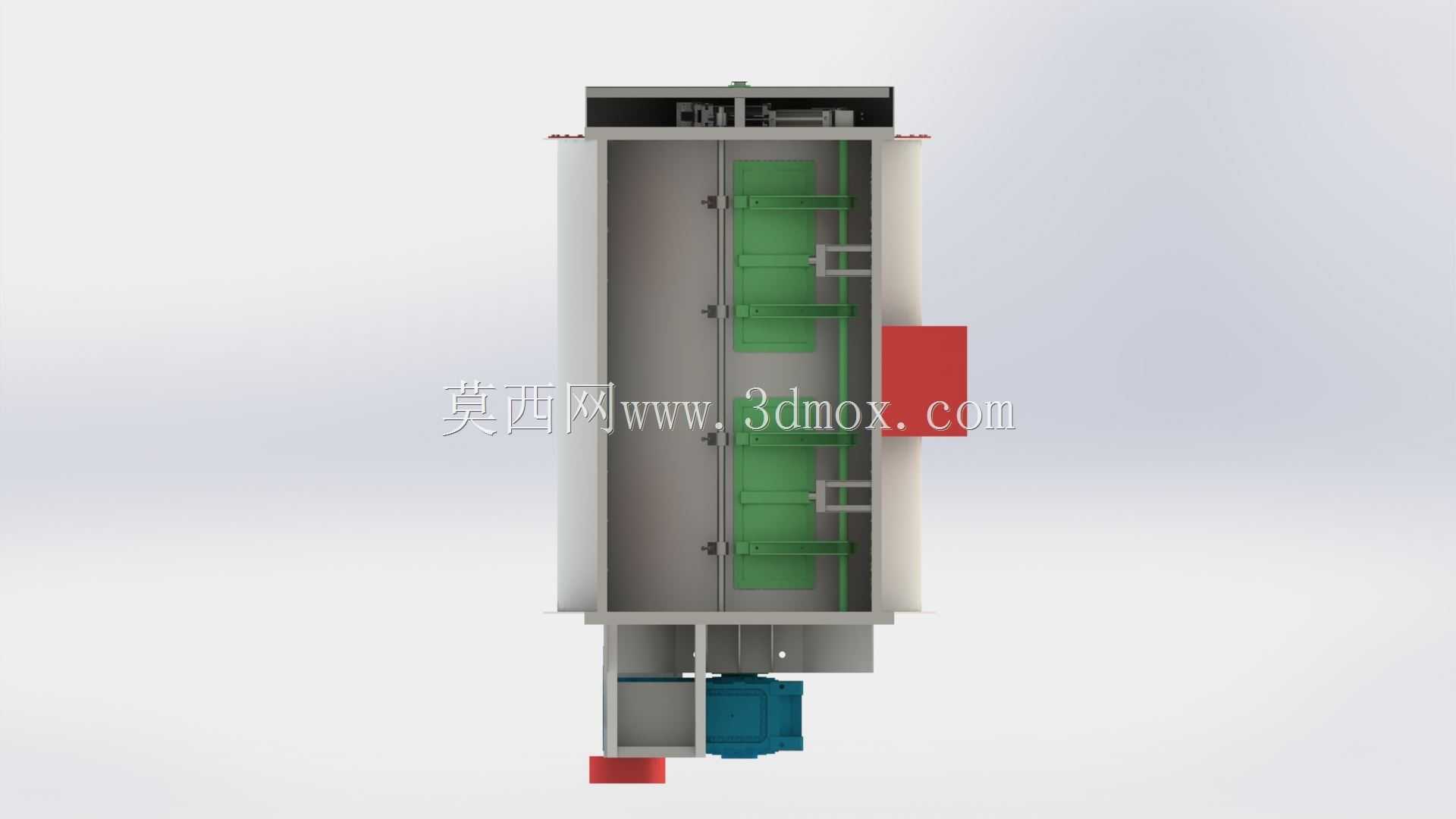

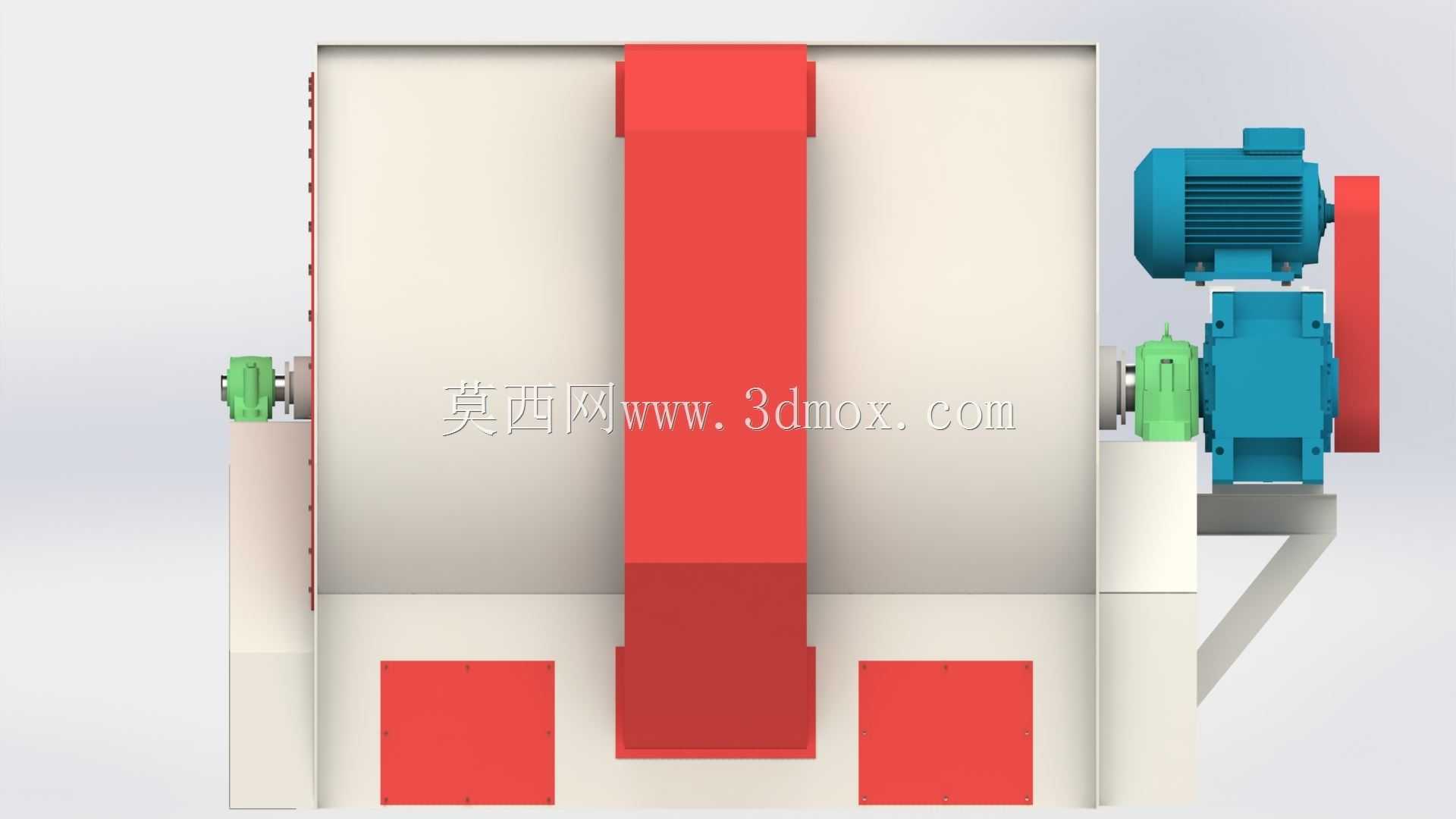

　　8米的管路安装空间，满足日常操作、检修的空间需求。设备的卸料机构采用大开门式结构，门体与腔体之间采用耐磨密封胶条压紧密封，混合作业时门体通过锁紧机构牢牢贴合在腔体法兰上，不会出现漏料问题，卸料时驱动机构带动门体快速翻转，可在十秒内完成整腔物料的排空，适配连续化生产的节拍要求。搅拌桨叶采用耐磨钢板折弯成型，桨叶与主轴之间通过螺栓连接固定，长期运行出现磨损后可单独更换单片桨叶，不需要整体更换搅拌轴，降低后期维护成本；桨叶的安装角度经过反复校核，既可以保证物料在腔体内的循环流动速度，又不会出现物料被过度击打导致的粒度破碎问题，避免影响成品饲料的颗粒均匀度。从安装适配的角度来看，这类设备的整体重心偏低，运行时的振动量小，

　　不需要做特别厚重的减震基础，只要基础平面度满足安装要求即可稳定运行；设备的进料口、卸料口的尺寸可根据上下游配套设备的接口做适配调整，驱动电机的功率可根据搅拌物料的容重、单次混合批次量做匹配选型，适配不同产能规模的生产线需求。在实际生产应用中，这类单轴结构的混合设备相比双轴混合设备，结构更简单、购置与维护成本更低，对于混合均匀度要求在95%以上的常规饲料生产场景完全可以满足使用需求，同时也可适配食品粉料、化工粉料的小规模混合生产场景，只要根据接触物料的材质要求调整腔体、桨叶的材质即可，通用性较强。设备的整体外形采用方正的槽体加侧置驱动的布局，没有外凸的易磕碰结构，车间布置时可紧贴相邻设备安装，减少生产线的整体占地面积，对于厂房空间有限的中小型加工车间十分友好。
