手动式齿轮链轮拆卸专用拉拔工具

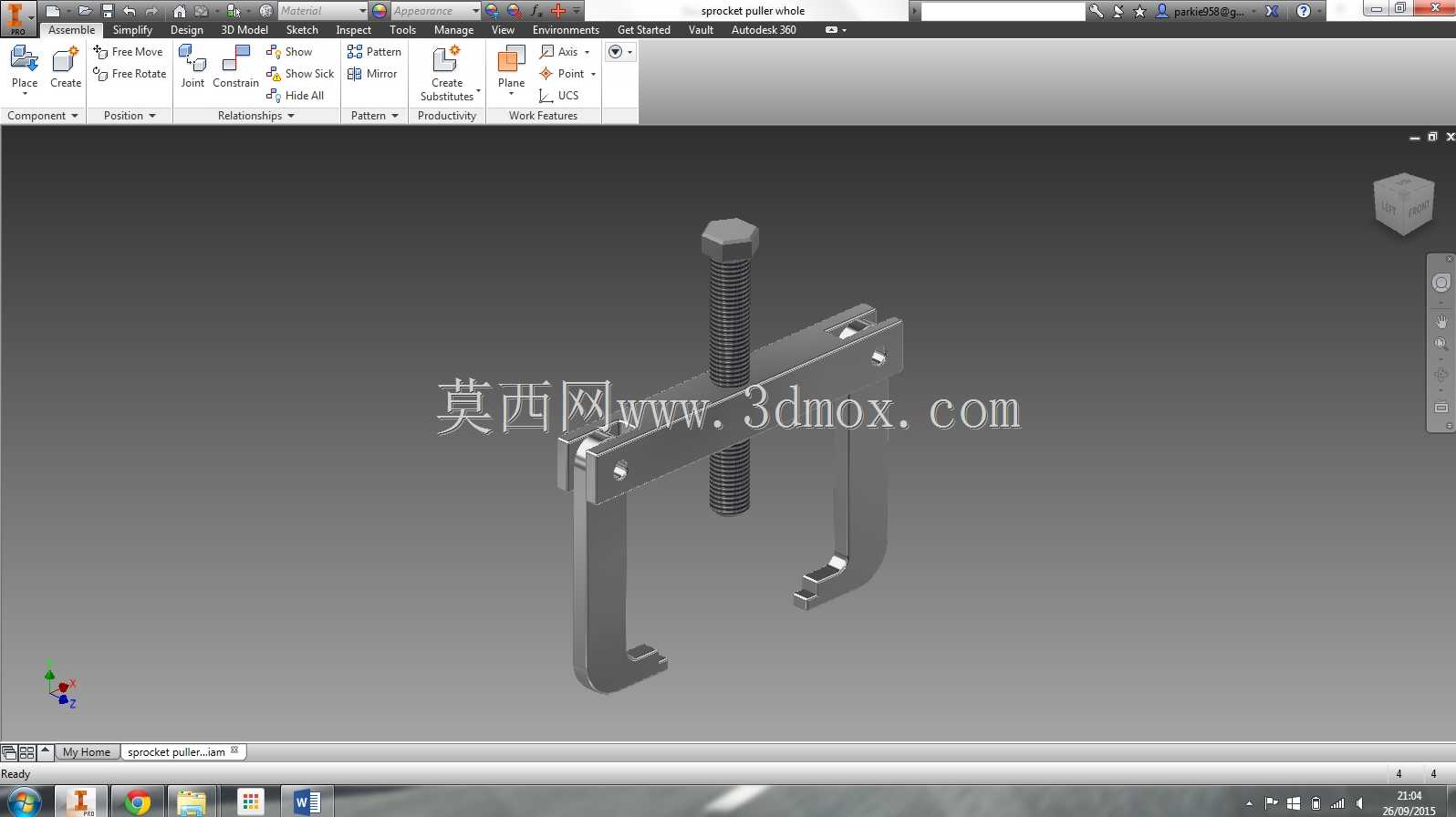

　　在常规机械维修、产线设备维保、小型传动机构拆解作业场景中，轴装齿轮、链轮的拆卸一直是容易损伤配合面的工序——过盈配合的传动件如果采用撬棍撬动、锤击的方式拆解，很容易造成齿轮齿面崩边、链轮齿形变形、轴端配合面拉伤，甚至导致轴承位失圆，后续装配出现同轴度偏差。这款手动拉拔工具正是针对这类小规格轴装传动件的拆卸需求设计，整体采用框架式对称受力结构，核心施力部件为一根梯形螺纹传动的中心顶杆，两侧为对称布置的勾型卡爪，卡爪与横梁采用销轴铰接，可根据待拆卸件的外径尺寸小幅调整开合角度，适配一定直径范围内的齿轮、链轮拆卸作业。

　　从结构设计逻辑来看，这款工具完全规避了普通两爪拉马容易打滑偏载的问题：两侧卡爪的勾头部位做了加厚直角处理，勾接端面铣有防滑浅槽，作业时卡爪勾住传动件远离轴端的背面，中心顶杆的尖端对准轴端的中心定位孔，旋转顶杆尾部的六角头时，梯形螺纹将旋转力矩转化为轴向顶推力，两侧卡爪同步对传动件施加均匀的轴向拉力，整个施力过程中受力方向与轴的轴线完全重合，不会出现侧向分力，也就不会拉伤轴与传动件的配合面。

　　在实际使用场景中，这类工具主要适配直径在80mm以内的小型链轮、直齿轮拆卸，常见于摩托车传动系统维保、小型输送线链轮更换、减速机输入端齿轮拆解、农机传动部件维修等场景，不需要配套液压动力源，仅用普通开口扳手或者活扳手转动顶杆即可完成作业，单人即可操作，整体重量轻，可随车、随维修工具箱携带，适合户外无动力源的维修场景使用。

　　从安装边界与尺寸适配性来看，这款拉拔器的中心顶杆有效行程为60mm，可满足常规过盈配合量在0.02-0.1mm范围内的传动件拆卸需求，两侧卡爪的最大开合距离为120mm，最小勾接深度为15mm，可勾住厚度不小于10mm的齿轮、链轮轮缘部位；卡爪与横梁的铰接间隙控制在0.1mm以内，作业时不会出现明显的晃动偏摆，顶杆尖端做了淬火处理，硬度达到HRC45-50，长期顶压轴端中心孔不会出现变形、塌头问题，卡爪勾头部位同样做了局部淬火，承受额定拉力时不会出现勾头弯曲、断裂的情况。

　　设计过程中特意将横梁与卡爪的连接部位做了圆角过渡处理，避免应力集中导致的横梁断裂问题，顶杆与横梁的配合螺纹采用梯形螺纹而非普通三角螺纹，一方面梯形螺纹的承载能力更强，可承受更大的顶推力，另一方面梯形螺纹的自锁性更好，拆卸过程中不会因为反向作用力出现顶杆回转松脱的问题，作业安全性更高。相比市面上常见的通用三爪拉马，这款工具的卡爪勾头更薄，可伸入轮缘与设备安装面之间间隙更小的作业位置，不需要额外预留过大的操作空间，针对链轮、齿轮这类轮缘有规则齿形的零件，卡爪勾头可避开齿形部位，直接勾住轮缘的平整端面，不会卡入齿槽造成齿形损伤。

　　在日常维保作业中，使用这款工具前需要先清理轴端中心孔的油污、铁屑，保证顶杆尖端与中心孔完全贴合，调整两侧卡爪的位置，保证两个卡爪到中心顶杆的距离一致，勾接位置对称，避免单侧受力；旋转顶杆初期需要缓慢加力，确认卡爪没有滑脱、受力均匀后再逐步加大力矩，当传动件出现轴向位移后，减小加力速度，避免传动件突然弹出造成零件掉落损伤或者人员磕碰。这款工具没有多余的复杂结构，所有部件均可快速拆解更换，顶杆、卡爪出现磨损后可单独替换，不需要整体报废，长期使用的维护成本极低，非常适合小型机修班组、设备维保人员作为常备工装配备。
