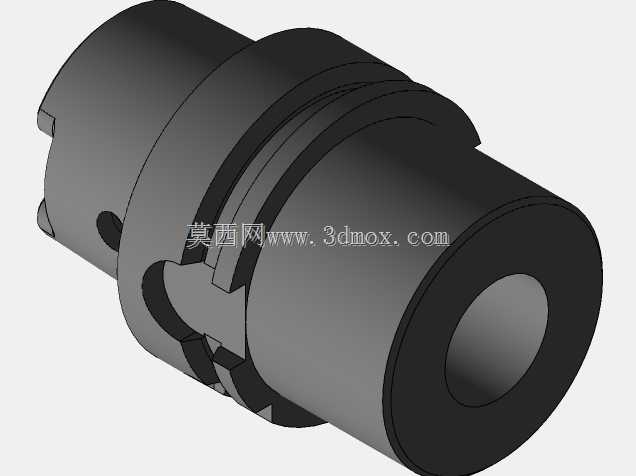

HSK63SLA主轴刀柄连接结构

　　在数控加工中心、高速铣削设备的主轴端连接环节，HSK系列刀柄是目前高速加工场景下应用占比极高的接口形式，这款HSK63 SLA结构件正是对应63号规格HSK主轴的侧固式刀柄本体，承担着主轴与切削刀具之间的刚性连接、扭矩传递、同轴度保持的核心作用。不同于传统BT刀柄的7:24锥度单面贴合设计，这款结构采用HSK标准的1:10短锥配合形式，锥面与主轴端面同时实现接触定位，在主轴转速超过一万转的高速加工工况下，能有效避免传统刀柄因离心力导致的锥面张口、连接刚性下降问题，在铝合金高速铣削、模具钢精加工等对跳动精度要求高的场景中，能将刀具端的径向跳动控制在微米级，大幅提升加工表面质量与刀具使用寿命。

　　从结构设计逻辑来看，这款刀柄本体的整体采用轴对称回转体布局，靠近主轴连接端设置有HSK标准的驱动键槽与内冷通道孔，对应主轴端的驱动键与冷却介质输出口，加工时主轴输出的扭矩通过端面键与锥面摩擦力共同传递，相比单纯靠锥面摩擦传扭的结构，能承受更大的切削负载，在重载开粗、大进给铣削工况下不会出现刀柄打滑、移位的问题。中间段设置有环状的定位凸台与锁紧卡槽，对应主轴内部的拉爪机构，当拉爪拉紧刀柄内部的拉紧钉时，短锥面会产生微量弹性变形，让刀柄端面与主轴端面完全贴死，实现极高的连接刚度，这也是HSK接口适合高速加工的核心设计点。刀具安装端采用侧固式锁紧结构，设置有垂直于轴线的锁紧螺钉孔，装入直柄刀具后拧紧侧面的锁紧螺钉，即可将刀具牢牢压紧在刀柄内孔中，这种锁紧方式结构简单、夹紧力大，适合装夹大直径的直柄立铣刀、钻削刀具，在粗加工场景下的可靠性远高于弹簧夹头刀柄。

　　从安装边界尺寸来看，这款HSK63规格的刀柄锥部大端直径严格遵循HSK-A63的标准尺寸，法兰端直径与主轴端面的安装孔位完全匹配，安装时不需要额外调整适配，只要将刀柄锥面、端面擦拭干净，对准主轴端的驱动键槽推入，主轴拉爪即可自动拉紧锁紧，换刀动作可适配各类带刀库的加工中心自动换刀流程。刀具安装端的内孔直径对应SLA侧固刀柄的标准规格，内孔的圆柱度、与锥面的同轴度都有严格的公差要求，保证装夹刀具后，刀具的旋转轴线与主轴轴线的重合度控制在允许范围内，避免加工时出现偏摆震纹。刀柄本体上开设的径向小孔是内冷通道的出口，当主轴启动中心内冷功能时，高压切削液可以通过刀柄内部的通道直接输送到刀具切削刃位置，在深孔钻削、高速铣削时能有效带走切削热量，冲排切屑，避免刀具过热磨损、切屑刮伤已加工表面。

　　在实际生产应用中，这类刀柄常配套用于立式加工中心、高速雕铣设备、五轴联动加工设备的主轴端，根据加工需求搭配不同直径的直柄刀具，可完成平面铣削、轮廓铣削、钻孔、铰孔等多类加工工序。设计建模时需要重点关注锥面的角度公差、端面与锥面的垂直度、锁紧槽的位置尺寸、内孔与锥面的同轴度这些关键形位公差，这些参数直接决定了刀柄安装后的跳动精度与连接刚性，若锥度加工存在偏差，会出现刀柄装夹不到位、拉紧后接触面贴合率不足的问题，高速旋转时极易产生震动，不仅影响加工质量，还会损伤主轴轴承。同时侧固螺钉孔的位置需要与内孔垂直，保证螺钉锁紧时能均匀压在刀具柄部的平面上，避免压紧力偏斜导致刀具装夹不正。整体结构没有多余的冗余设计，所有外轮廓都做了倒角过渡，避免自动换刀时与刀库、主轴端盖发生刮碰，外圆的同轴度公差也保证了换刀时机械手抓刀的定位准确性，不会出现掉刀、卡刀的故障。
