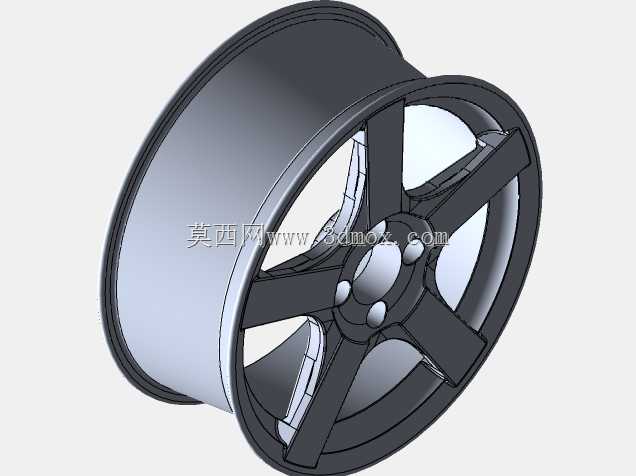

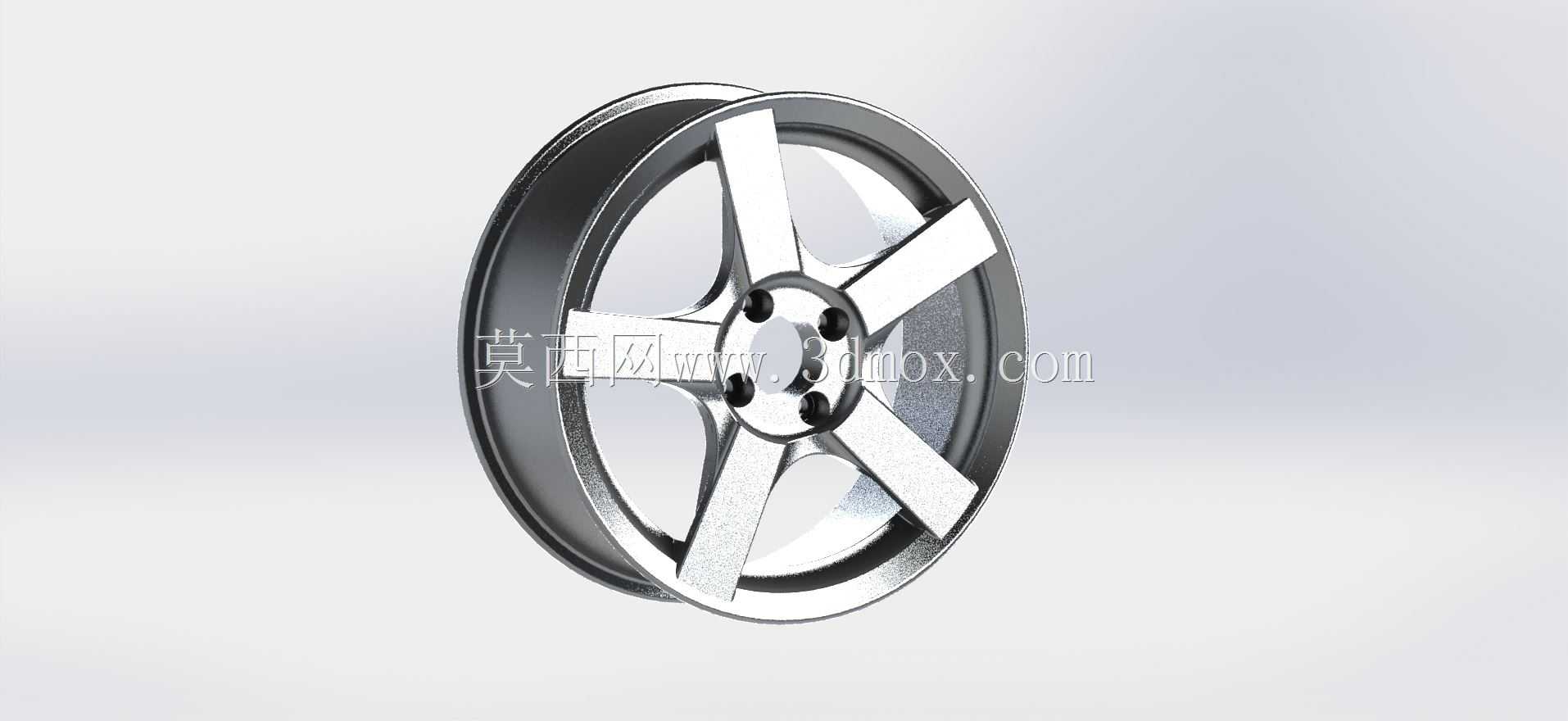

奥兹海德拉17款汽车轮毂结构设计

　　这款轮毂的设计首先围绕乘用车日常行驶的实际工况展开，针对民用改装车与量产配套的双重场景做了结构平衡，日常城市道路行驶时，轮辐的五辐布局能在制动散热、结构强度、簧下质量控制三者间找到合适的平衡点，不会出现过多辐条遮挡刹车卡钳散热风道的问题，也不会因辐条数量过少导致单根辐条载荷过大、长期交变载荷下出现疲劳裂纹的风险。从安装边界来看，其孔距设定为4x108，适配多数欧系、法系紧凑型乘用车的转向节安装位，偏距值43mm能保证轮胎安装后与翼子板、避震筒身预留足够的安全间隙，不会出现转向打满时轮胎蹭到轮拱内衬或者避震弹簧的问题，7J的轮辋宽度适配195到225宽度区间的民用轮胎，兼顾日常通勤的低滚阻需求与轻度操控升级的抓地力需求。

　　设计过程中首先对轮辋的胎圈座结构做了标准化匹配，严格遵循乘用车轮辋的轮廓规范，保证轮胎安装后胎圈与轮辋的贴合密封性，避免高速行驶时出现轮胎漏气、脱圈的风险，轮辋的轮缘部分做了加厚处理，应对日常路边停车时偶尔蹭到路肩的工况，减少轮缘变形导致的轮胎密封失效问题。轮辐的造型采用宽辐五辐设计，每根辐条从中心安装盘位置向外延伸至轮辋连接处，截面做了变厚度处理，靠近中心安装座的位置厚度更大，承担螺栓预紧力传递与行驶时的冲击载荷，靠近轮辋的位置逐渐收薄，在保证结构强度的前提下尽可能降低整体重量，减少车辆的簧下质量，提升悬挂系统的响应速度，改善日常行驶的操控质感与滤震表现。中心安装盘的螺栓孔位置做了沉台设计，保证轮毂螺栓安装后端面贴合平整，

　　螺栓预紧力能均匀分布在安装盘面上，不会出现应力集中导致的安装盘开裂问题，中心孔的尺寸匹配对应车型的轴头直径，安装时能与轴头紧密贴合，承担车辆的径向载荷，避免螺栓单独承受径向剪切力，延长螺栓与轮毂的使用寿命。在实际装车应用场景中，这款轮毂既可以作为售后改装件替换原厂同规格轮毂，也能适配同参数的量产车型配套使用，轮辐的大间隙设计能给制动系统留出足够的散热空间，即使是连续山路行驶频繁制动的工况，刹车系统产生的热量也能通过轮辐间隙快速散出，不会因为热量堆积导致制动热衰减，同时也方便后期改装更大尺寸的刹车卡钳与刹车盘，不需要额外加装垫片或者调整轮辐位置。轮辋的气门嘴安装位做了标准化预留，适配常规的橡胶气门嘴与金属防爆气门嘴，

　　不需要额外打孔修改结构，安装维护时的通用性更强。整体结构的受力分析围绕日常行驶的垂直载荷、转向时的侧向载荷、制动时的纵向载荷三个核心工况展开，每根轮辐的载荷分布经过反复校核，保证在额定载荷下的结构变形量在安全范围内，不会出现长期使用后辐条变形、轮辋失圆的问题，表面的造型过渡都做了圆角处理，避免应力集中点的出现，提升结构的抗疲劳性能，应对日常行驶中遇到的路面颠簸、减速带冲击等突发载荷。
