索尼AS20运动相机专用保护支撑框架

　　这款支撑框架是针对运动相机户外使用场景开发的配套防护结构，主要适配索尼AS20系列运动相机，同时兼容同尺寸规格的同类型运动拍摄设备，主体采用14G规格Pvc塑料制作，兼顾轻量化与抗冲击防护需求。从实际使用场景来看，运动相机常被用于骑行、户外徒步、极限运动跟拍等复杂工况，设备在使用过程中容易受到磕碰、剐蹭，甚至跌落冲击，常规的裸机使用很难应对这类复杂环境，这款框架的核心作用就是在不影响相机正常拍摄、按键操作的前提下，为相机机身提供全方位的结构防护。

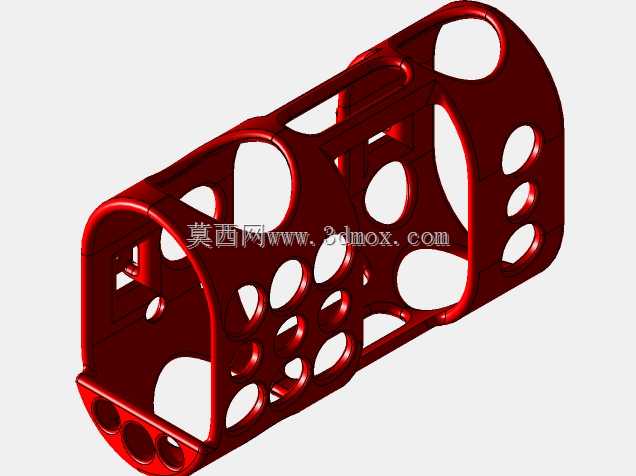

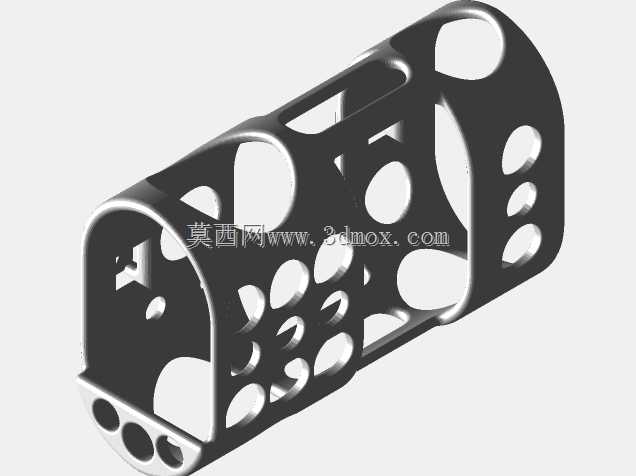

　　从功能特性上看，框架整体采用镂空式结构设计，表面分布的大小不一的开孔并非随意排布，每一处开孔都对应相机的功能区域：大尺寸开孔对应相机镜头、显示屏以及机身散热区域，保证拍摄视野无遮挡，同时避免长时间录制时机身积热；小尺寸开孔对应机身的按键、接口以及麦克风拾音位置，不需要拆卸框架就可以完成所有按键操作、数据线插拔以及音频拾取，不会影响设备的正常使用功能。框架边缘做了加厚的防撞筋设计，在发生跌落或者磕碰时，加厚的筋位会先于相机机身接触冲击面，通过自身的形变吸收冲击能量，避免冲击力直接传递到相机机身上，降低设备损坏的概率。

　　设计思路上，这款框架采用了半包式的贴合结构，整体内腔尺寸完全匹配对应型号相机的外形轮廓，安装时相机可以直接滑入框架内腔，依靠框架本身的材料弹性实现卡紧固定，不需要额外的螺丝或者绑带辅助，安装拆卸都十分便捷，同时也不会因为长期使用出现松动脱落的问题。框架的边角位置做了圆弧过渡处理，既避免了尖锐边角在使用过程中划伤用户或者勾挂衣物、背包织带，也能在跌落时分散边角位置的集中应力，减少框架本身碎裂的风险。考虑到运动相机常搭配各类外接配件使用，框架上预留了通用的安装孔位，可以直接对接自行车把支架、头盔固定座、自拍杆等常用外接配件，不需要额外加装转换件，适配市面上主流的运动相机安装生态。

　　从安装边界与尺寸控制来看，框架整体壁厚控制在1.8mm-2.5mm区间，在保证结构强度的前提下尽可能压缩整体外形尺寸，不会因为加装防护框架导致相机整体体积过度增加，依然可以放入常规的运动相机便携收纳包中。框架的内腔公差控制在±0.15mm，既可以保证相机顺利装入，又不会出现旷量晃动的问题，避免在运动拍摄过程中相机与框架之间产生碰撞异响，影响拍摄收音效果。材料选择上采用的14G Pvc塑料具备良好的耐候性，在-10℃到60℃的温度区间内都能保持稳定的物理性能，不会因为低温变脆或者高温软化，适配不同季节、不同地域的户外使用环境，同时材料表面做了哑光磨砂处理，既可以减少使用过程中的指纹残留，也能避免光滑表面反光对拍摄画面造成干扰。

　　在实际工程验证层面，这款框架的结构经过了多轮迭代优化，最初的设计版本开孔数量较少，虽然结构强度更高，但散热表现不佳，长时间高码率录制时机身温度过高会触发相机的过热保护，自动停止录制，后续通过增加对应散热区域的开孔面积、优化筋位排布，在保证整体抗冲击强度不下降的前提下，提升了空气流通效率，解决了过热问题。另外最初的安装导向位置做的是直角结构，安装时容易卡滞，后续将导向位置改为15°的斜角导向，安装顺滑度有明显提升，用户单手就可以完成相机的装拆操作。针对户外使用可能遇到的淋雨、溅水场景，框架的镂空设计也不会在表面积水，水分可以直接通过开孔排出，不会出现积水浸泡相机接口的问题。
