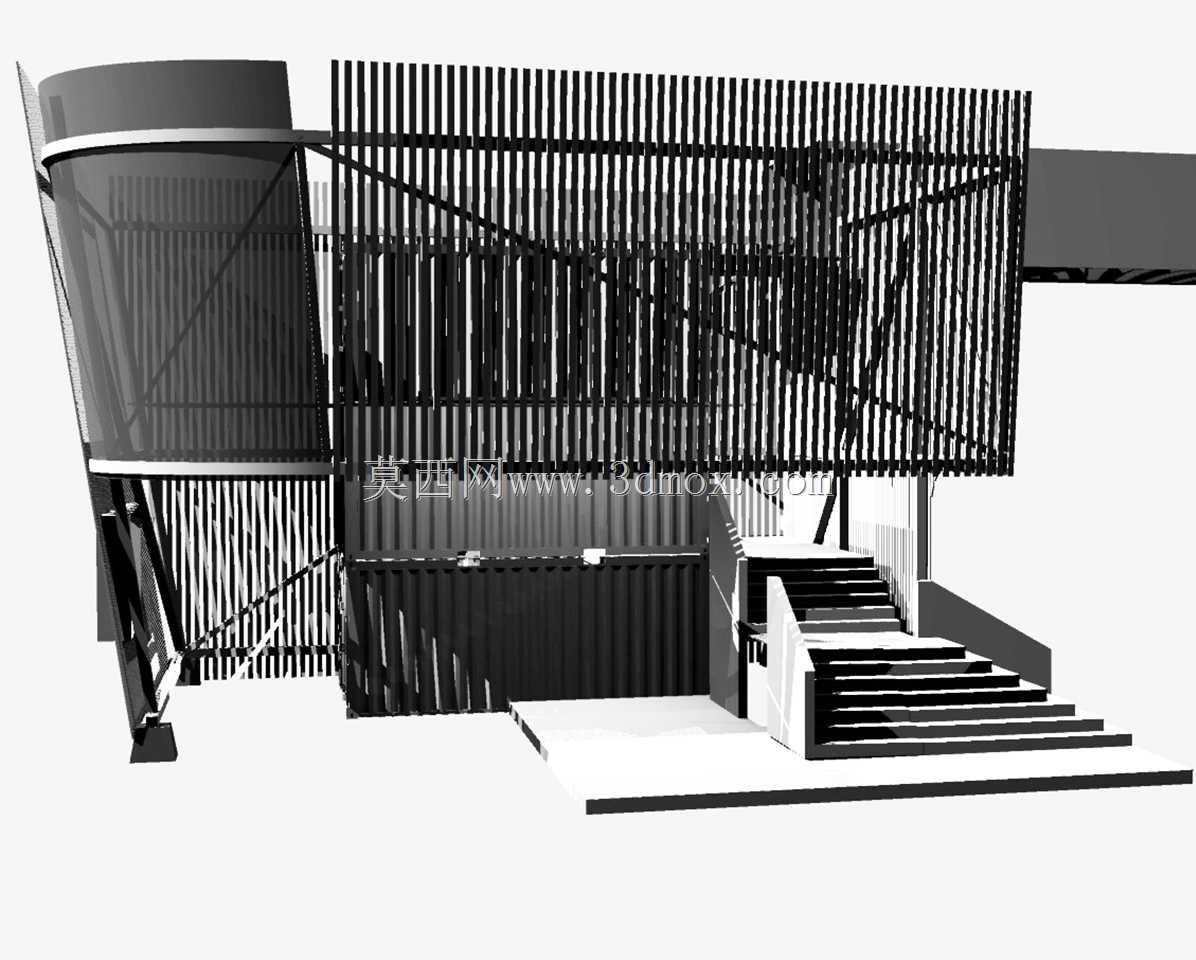

集装箱改造人行天桥结构设计方案

　　该结构以标准海运集装箱的堆叠体量为核心承载基础，适配城市核心区、产业园区、滨水景观带等多场景的人行过街需求，可在不中断地面交通的前提下完成快速搭建，解决传统现浇混凝土天桥施工周期长、占道作业久、后期拆除难度大的痛点。从实际使用场景出发，结构主通行净宽满足双人并行加单侧无障碍通行的空间要求，桥面净空高度符合城市道路通行限界规范，避免对下方通行的机动车、非机动车造成空间干涉。设计阶段优先考虑模块化装配逻辑，所有结构构件均在工厂完成预制加工，现场仅需完成基础锚固、模块拼接与防护构件安装，大幅降低现场作业的焊接量与施工误差，单跨结构的现场安装周期可压缩至传统结构的三分之一。结构柱系统采用斜向支撑与竖向立柱结合的布置形式，

　　斜撑沿集装箱模块的受力薄弱点对称布设，将桥面竖向荷载、人行动荷载、横向风荷载均匀传导至下部基础，避免集装箱箱体局部应力集中导致的结构变形。箱体外侧设置竖向格栅式围护结构，既满足人行防护的高度与强度要求，又通过格栅间隙保证桥面的通风与视线通透，减少封闭天桥带来的压抑感，同时格栅构件采用标准化模数制作，可根据项目实际的景观需求调整格栅间距与表面处理工艺。梯道段采用折线形布置，踏步高度与踏面宽度符合人行步幅的人体工程学要求，梯道侧边设置连续扶手与防护挡板，梯道与主桥体的连接位置设置过渡段，消除不同模块拼接带来的高差与缝隙。结构安装边界需提前核算下部基础的承载能力，根据场地地质条件选择独立基础或桩基础形式，

　　基础预埋锚栓的位置需与集装箱底部角件的定位孔完全匹配，避免现场二次扩孔破坏结构防腐层。箱体拼接位置采用高强度螺栓配合定位销完成连接，拼接缝处设置防水密封胶条，防止雨水渗入箱体内部造成钢结构锈蚀。主桥体的集装箱模块内部保留原有箱体的波纹板结构作为受力基层，上方铺设防滑耐磨的桥面铺装层，铺装层下方设置排水坡度与导流槽，将桥面积水通过梯道侧边的排水管引至地面排水系统，避免积水在桥面积存引发滑倒风险。围护格栅与箱体的连接采用可拆卸式螺栓固定，后期维护时可单独更换损坏的格栅构件，无需对整体围护结构进行拆除。结构整体的防腐处理采用多层涂装工艺，工厂预制阶段完成底漆、中间漆的喷涂，现场安装完成后对拼接位置、螺栓连接点进行补漆处理，

　　保证结构在户外露天环境下的长期使用寿命。针对不同场地的跨径需求，该结构可通过调整集装箱模块的拼接数量实现跨径的灵活调整，单模块标准长度适配常规城市支路的过街跨径，多模块拼接可满足主干道、快速路辅道的大跨径过街需求，模块拼接位置额外设置横向加强梁，抵消长跨结构的中部挠度变形。在景观适配性上，竖向格栅的外立面可结合周边建筑风格调整色彩，也可在格栅间隙嵌入照明灯带，满足夜间通行的照明需求同时形成独特的夜间景观效果。结构的楼梯入口位置设置无障碍坡道接口，可根据项目需求加装无障碍升降平台，满足行动不便人群的通行需求。设计过程中对整体结构进行了受力仿真验算，模拟满布人行荷载、极端大风工况下的结构变形与应力分布，确保所有构件的应力值均在材料许用应力范围内，结构最大挠度符合人行天桥的舒适度要求，避免行人通行时产生明显的晃动感。
