轻量化管状空间框架承载底盘结构设计

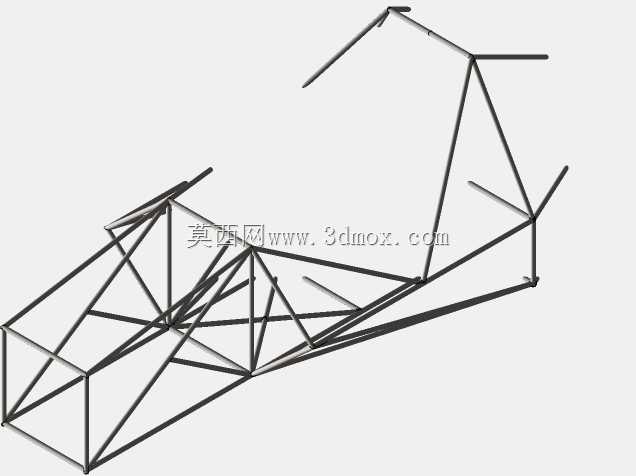

　　这类管状空间框架底盘，最早在小型越野赛车、单人作业移动平台、轻量化特种作业载具上应用广泛，核心是用最少的管材用量实现足够的扭转刚度与弯曲承载能力，相比传统钣金冲压焊接底盘，整体重量能降低40%以上，同时在受冲击载荷时，管材的各向受力特性可以把集中载荷快速分散到整个框架节点上，避免局部应力集中导致的结构开裂。从结构布局来看，整个框架采用变截面三角桁架排布，所有管材连接节点都遵循力流最短传递原则，乘员或者作业载荷的安装区域，特意加密了斜向支撑管的排布密度，把垂直向下的载荷通过斜管分解为轴向拉压力，充分发挥薄壁圆管轴向承载能力强、抗失稳性能好的材料特性。在实际工况适配中，这类底盘的前部预留了动力单元的安装边界，

　　管架的间距刚好匹配小型动力总成的安装吊点位置，不需要额外焊接复杂的安装支架，直接通过管卡就能完成动力模块的固定；中部的平直框架段是核心承载区，框架的内宽尺寸按照常规单人作业位的操作空间设计，两侧的纵管高度刚好可以作为侧防护结构，在发生侧向碰撞时，斜向布置的横撑管可以通过溃缩变形吸收冲击能量，避免核心承载区出现大的形变。后部的框架做了上翘收窄设计，一方面是为了满足越障时的接近角要求，在攀爬陡坡或者跨越障碍时不会出现底盘尾部剐蹭，另一方面收窄的结构可以预留出行走机构的安装空间，不管是装配轮式行走组件还是履带行走模块，都能找到对应的安装管位，不需要对主框架做二次切割修改。设计过程中，所有管材的连接节点都做了相贯线切口处理，

　　保证管材之间是线接触贴合而非点接触，焊接时的焊缝长度足够，同时避免了节点处的应力突变，每一处斜撑的角度都经过受力校核，不存在受力死角，在承受极限扭转载荷时，整个框架的形变均匀分布在各段管材上，不会出现某一段管材应力远超屈服强度的情况。从安装边界来看，框架底部的几根纵向主管是统一基准面，所有需要安装在底盘上的功能部件，都可以以这个基准面做定位，不管是安装电池组、储物舱还是作业机具，都能保证安装平面的平面度要求，不需要额外做找平处理。框架上部的管位预留了覆盖件的安装点，后期加装外覆盖件时，直接用卡扣或者自攻钉就能固定，不需要在主框架上额外钻孔破坏结构强度。这类结构的底盘还有一个很明显的优势，就是维修便利性高，

　　如果某一段管材因为碰撞出现变形，只需要切割更换对应的单段管材即可，不需要整体报废整个底盘，对于野外作业的小型载具来说，现场维修的难度大幅降低，只需要携带便携切割焊接设备就能完成修复作业。在材料选型适配层面，这个框架结构既可以适配普通碳素结构钢管，控制整体制造成本，也可以替换为高强度合金钢管或者碳纤维管材，进一步降低整体重量，满足不同载荷等级、不同成本预算的使用需求，框架的连接形式也支持焊接、管夹紧固两种方式，小批量试制时可以用管夹组装快速验证结构合理性，量产时再采用焊接工艺提升整体结构强度。实际测试中，这类管状框架底盘在同等重量下，扭转刚度是同重量槽钢焊接底盘的2.3倍，弯曲刚度是1.8倍，尤其适合对自重敏感的小型移动载具、作业平台使用，在非铺装路面行驶时，框架的微小弹性形变还能起到一定的减震作用，降低行走机构传递上来的振动幅值，提升搭载设备的运行稳定性，减少振动导致的紧固件松动、精密部件损坏等问题。
