碾米厂谷物烘干处理成套设备结构

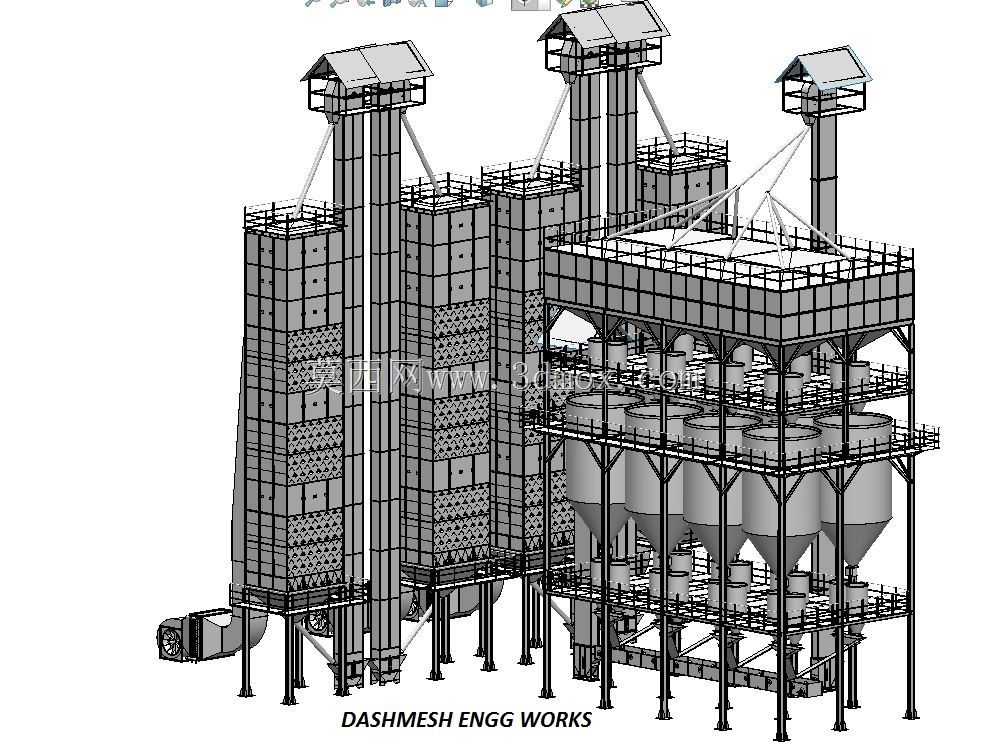

　　这套设备主要面向粮食加工领域的碾米厂原料预处理环节，针对收获后含水率超标的稻谷、小麦等原粮做连续式烘干作业，解决原粮因含水率过高导致的霉变、发芽损耗问题，是规模化稻米加工生产线前端的核心处理单元。整套系统采用塔式布局搭配多组并行烘干单元设计，可根据厂区日处理粮量需求灵活增减烘干塔组的配置数量，单组烘干塔采用分层通风结构，内部设置交错排布的导粮板，让谷物在自重下落过程中形成均匀的料幕，配合侧向通入的热风完成顺流、逆流结合的换热过程，避免局部过热导致的粮粒爆腰问题，保证烘干后原粮的加工品质。设备顶部配套的斗式提升装置负责将待烘干原粮从地面进料口输送至各烘干塔顶部的分料机构，提升机采用全封闭壳体结构，避免输送过程中粮食抛洒与粉尘外溢，

　　顶部设置的检修平台与防护栏满足日常运维的安全操作要求，分料机构内置可调式导流板，可根据各烘干塔的实际负载调整进料量，保证各塔处理负荷均衡。烘干塔下部衔接的锥斗式储料缓存仓，用于暂存烘干完成的原粮，锥斗角度根据谷物安息角设计为55度，避免仓内积料结拱，每个锥斗下部配置电动出料闸门，可根据后续碾米工序的进料需求调整出料流量，实现烘干工序与后续砻谷、碾米工序的连续化衔接，无需额外设置中间转运料仓。整套设备的支撑结构采用H型钢与槽钢焊接的框架体系，所有立柱底部设置预埋板式安装脚，可直接与厂区混凝土地基的预埋螺栓固定，安装时需保证各塔体的垂直度偏差不超过千分之一，避免因塔体倾斜导致内部料流偏载，影响烘干均匀性。

　　设备的操作平台沿烘干塔与储料仓分层布置，平台踏板采用花纹防滑钢板，周边设置1.2米高的防护栏杆与踢脚板，每层平台之间设置斜爬梯连通，满足运维人员巡检、设备检修的通行需求。热风系统的进风口设置在烘干塔侧部的下部位置，热风经布风板均匀分配后穿过料层，携带粮食蒸发的水汽从塔顶部的排潮口排出，排潮口设置防雨帽，避免雨天雨水进入塔内导致粮食返潮。整套设备的布局充分考虑碾米厂的厂区动线，进料端靠近原粮卸车区，出料端直接衔接后续加工车间的进料口，减少原粮的转运距离，降低厂区内的物流成本。建模过程中对所有结构件的连接节点做了还原，包括螺栓连接的法兰节点、焊接的梁柱节点，可直接用于粮机设备的方案展示、结构校核与安装布局模拟，

　　针对不同处理量的生产线需求，可通过调整烘干塔的高度、单组塔的截面尺寸、配套提升机的输送能力来适配不同的产能要求，设备整体的安装边界需预留顶部提升机传动段的检修空间、侧部热风管道的布置空间以及底部出料输送机的安装空间，保证各部件安装后有足够的操作与维护余量。
