货运半挂承载车架主体结构设计

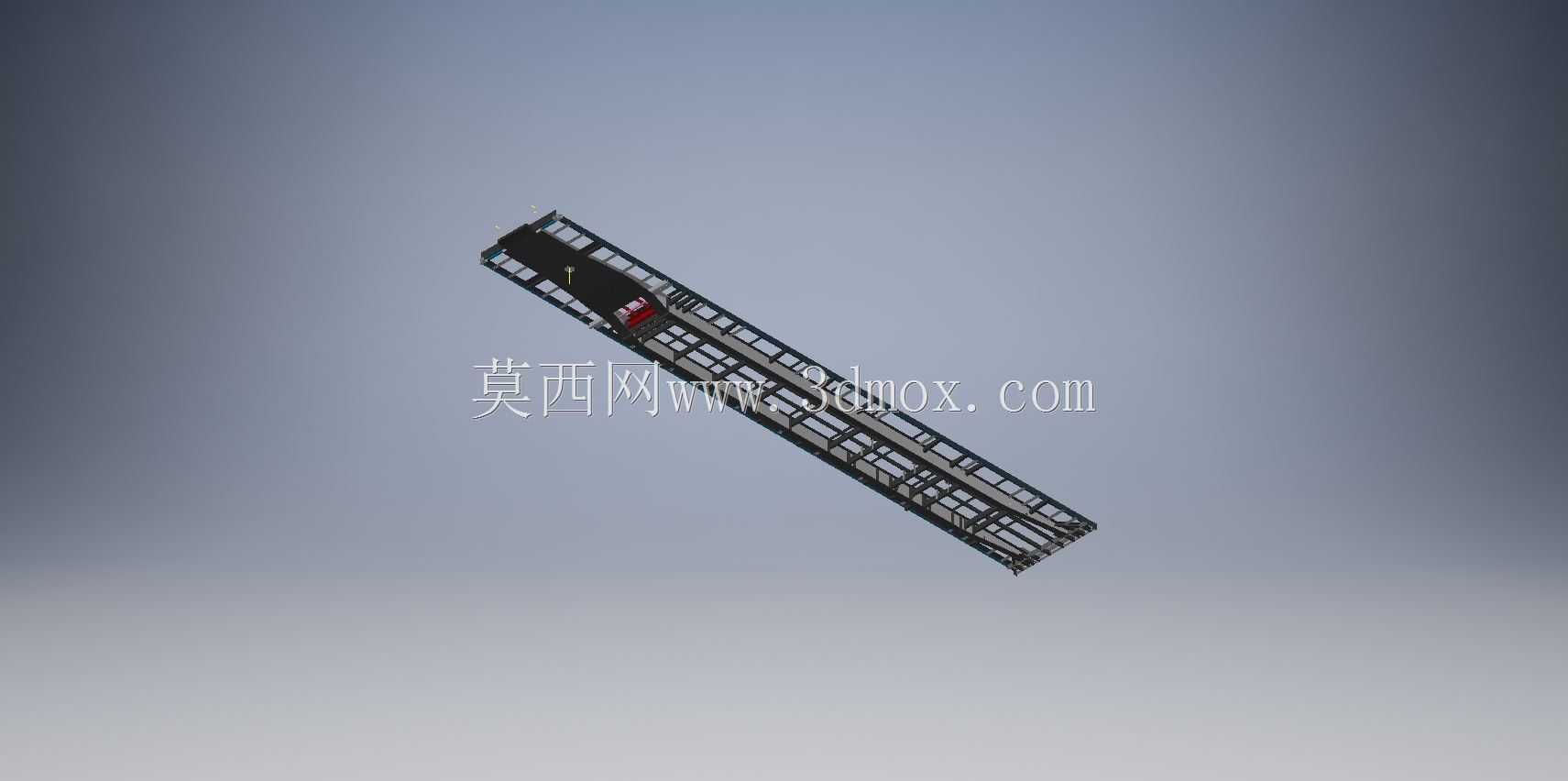

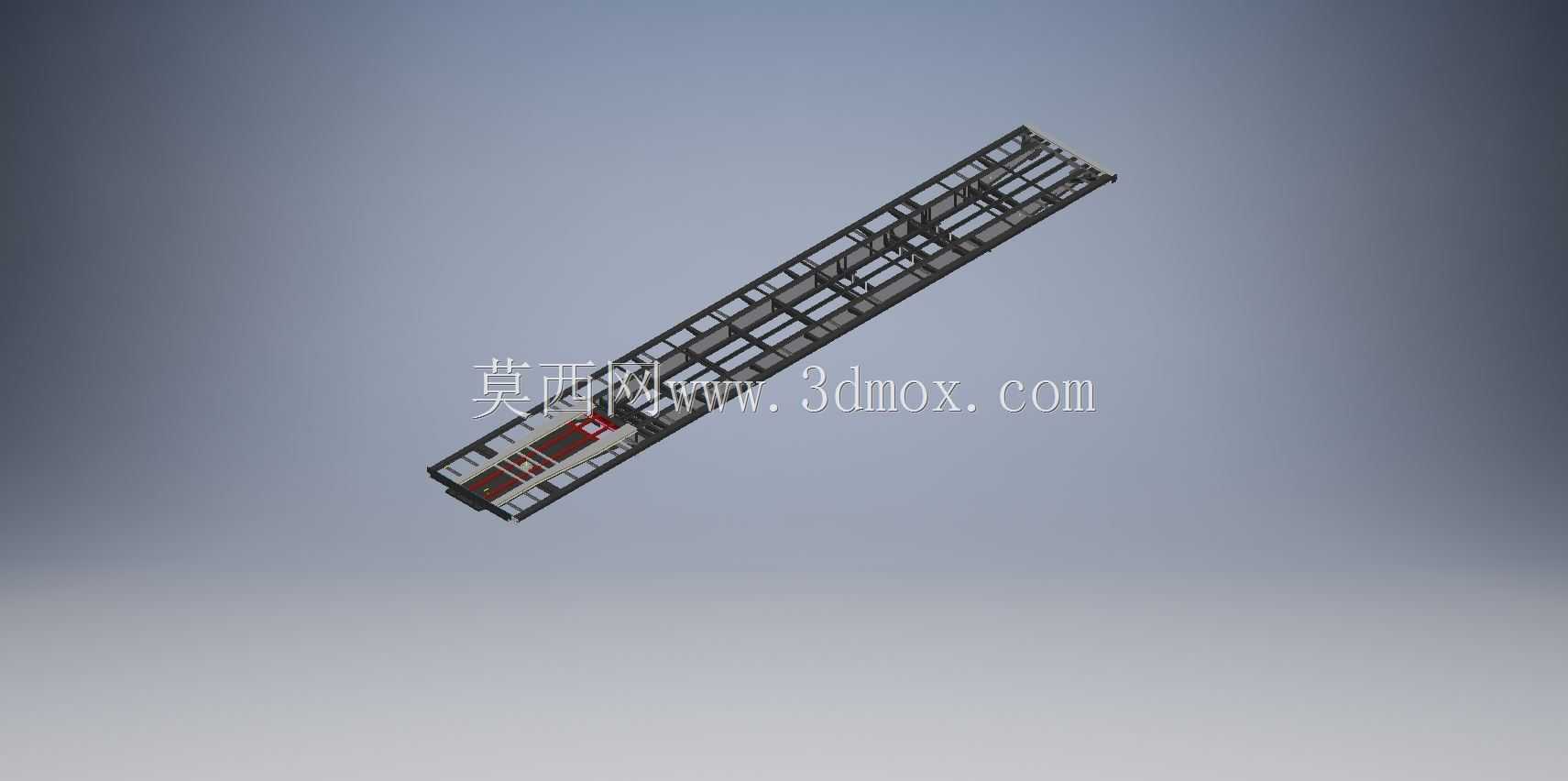

　　公路长途干线货运场景里，半挂车架是承担整车载荷传递、连接行走机构与牵引装置的核心承载部件，本次呈现的长条形骨架式车架结构，针对大宗散货、标准集装箱转运的常规运输工况设计，整体采用纵梁通长布置、横梁分段连接的框架式受力结构，从结构受力逻辑来看，纵梁作为主要的承力构件，沿车架长度方向贯通布置，截面选用抗弯性能优异的槽型或工字型型钢拼焊结构，能够有效传递牵引过程中的纵向拉压力、行驶过程中路面颠簸带来的垂直弯曲载荷，以及转弯工况下产生的扭转力矩。横梁按照载荷分布规律间隔排布，在牵引销安装区域、悬挂安装支座区域、车尾限位区域做加密处理，通过焊接或高强度螺栓连接与纵梁形成刚性整体，避免局部应力集中导致的结构变形。

　　设计过程中优先考虑了车架的载荷传递路径合理性，牵引销位置的载荷通过前端斜撑结构分散到两侧主纵梁，避免单点受力造成的纵梁局部屈曲；悬挂安装位的支座直接与纵梁腹板、下翼缘做加强焊接，配套的加强筋板沿载荷方向布置，将车轮传递的路面冲击直接导入主承力结构，减少中间连接件的受力负担。车架两侧预留了标准的边梁安装位，可根据运输需求加装侧防护栏、篷布导轨、工具箱等附属部件，上平面的安装平面度控制在合理公差范围内，既可以直接铺设花纹钢板作为平板货运的承载面，也可以加装集装箱转锁机构适配标准海运集装箱的固定需求，安装边界完全符合公路货运车辆的通用外廓尺寸要求，宽度方向满足常规道路通行的限宽要求，长度方向适配主流货运半挂的轴距布置，不会与现有牵引车头、

　　行走悬挂的安装尺寸产生干涉。从结构减重的角度出发，在非主要承力区域的横梁上开设了规则的减重孔，在保证截面抗弯模量满足载荷要求的前提下，尽可能降低车架自身重量，提升整车的有效载荷占比，减重孔的边缘做了圆弧过渡处理，避免应力集中导致的疲劳裂纹产生。整个车架的焊接工艺设计充分考虑了现场加工的可行性，所有焊缝位置都预留了足够的焊接操作空间，主要承力焊缝采用连续角焊缝，附属连接件采用间断焊减少焊接变形，焊后整体做抛丸除锈处理消除焊接内应力，保证长期交变载荷下的结构可靠性。实际使用过程中，这类骨架式车架能够适配多种上装需求，不管是运输钢材、建材等重型散货的平板上装，还是运输冷链货物的保温厢体，或是运输商品车的多层装载结构，

　　都可以在该基础车架上做适配改装，不需要对主承力结构做大幅改动，大幅降低了改装设计的工作量。车架前端的牵引连接区域做了加厚加强处理，匹配标准型号的牵引销安装尺寸，能够与市面上主流型号的牵引座完美适配，不需要额外做转接结构；车尾区域预留了后防护、尾灯安装、牌照架的固定点位，符合道路车辆的安全规范要求。在结构校核过程中，针对满载弯曲、满载扭转、紧急制动、急转弯等典型工况做了受力仿真验证，主纵梁的最大应力值均低于材料的许用应力，最大变形量满足车辆行驶的刚度要求，不会出现行驶过程中车架抖动、变形过大导致的轮胎异常磨损、上装连接松动等问题。
