汽车驾乘用承托坐垫结构设计

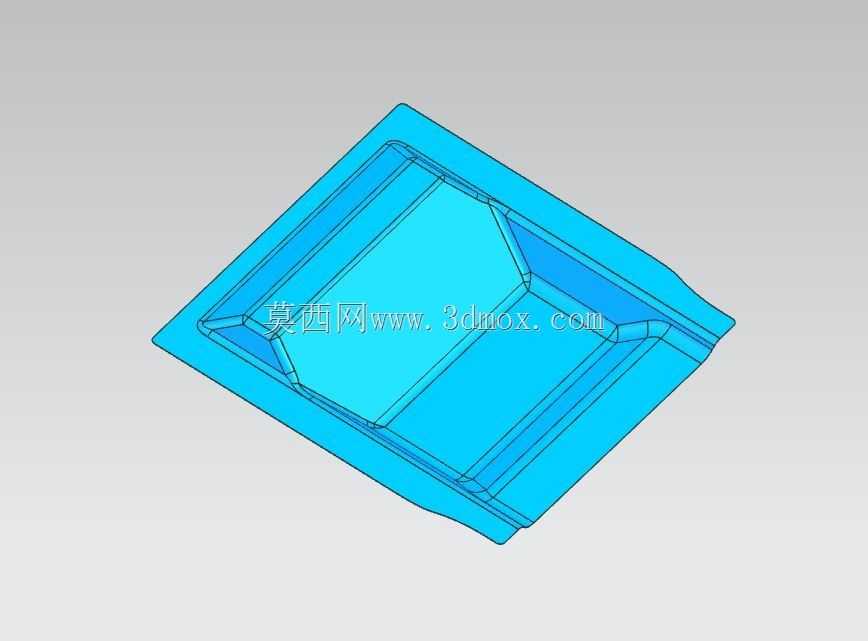

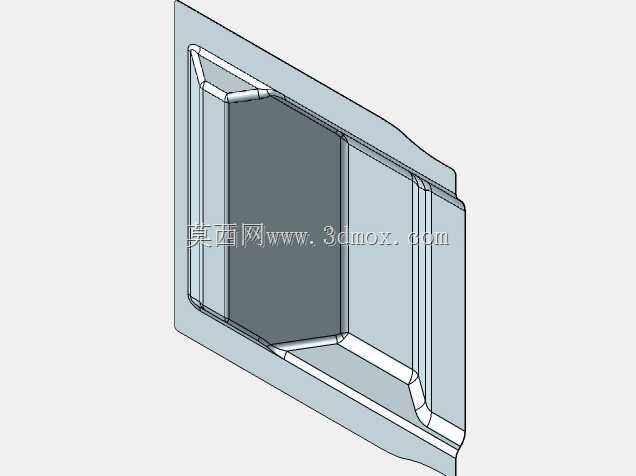

　　日常做整车内饰结构匹配的时候，坐垫作为和驾乘人员直接接触的核心承载部件，很多新手建模容易只盯着外观曲面做，忽略实际装车后的边界约束和受力逻辑，最后打样出来要么装不上座椅骨架，要么坐上去支撑点错位，长时间驾乘容易疲劳。这次做的这个坐垫结构，首先是从安装边界倒推的外形尺寸，整体外轮廓完全匹配对应车型前排座椅的座盆安装点位，周圈的翻边结构刚好卡入座盆的限位槽内，不需要额外打胶或者增加固定卡扣就能实现预定位，装配的时候工人只需要对准四个角的定位标记往下压，就能听到卡扣卡入的声响，单工位装配耗时能控制在十秒以内，适配流水线的装配节拍。

　　从功能特性上来说，这个坐垫的曲面不是随便拉的顺滑面，而是参考了人体臀部和大腿的压力分布数据做的梯度支撑，主承托区域也就是坐骨结节对应的位置，曲面下沉量控制在合理范围，内部预留的发泡层填充厚度比周边区域厚两厘米，避免长时间乘坐出现硌腿的问题；大腿前端的支撑区域做了微微上翘的弧度，但是边缘做了大圆角过渡，不会压迫大腿下方的血管，跑长途的时候能减少腿部发麻的情况。左右两侧的侧翼做了加高处理，高度刚好在过弯的时候能给髋部提供侧向支撑，不会因为车身侧倾导致身体滑动，但是侧翼的硬度比主承托区低，靠上去的时候不会有硬邦邦的抵触感。

　　设计思路上没有搞那些花里胡哨的纹路或者异形结构，周圈的加强筋是沿着受力方向布置的，从主承托区中心向四个安装点位辐射，既能保证整体的结构强度，在承受一百公斤垂直载荷的时候形变量不超过两毫米，又能减少不必要的材料堆积，控制整体重量。底部的凹槽结构是专门预留的加热丝和通风管路走线空间，不需要后期在发泡层上开槽，避免破坏发泡层的整体支撑性，走线槽的边缘做了圆角处理，不会磨损线束的绝缘层，走线槽的卡扣位间距控制在十五厘米，能把线束牢牢固定住，车辆行驶过程中不会出现线束晃动产生的异响。

　　实际应用场景里，这个结构不仅适配原厂的前排座椅替换，也能作为售后改装件使用，因为安装边界是按照通用款座椅的座盆尺寸做的适配，市面上大部分主流家用车型的前排座椅都能直接安装，不需要额外修改。做曲面建模的时候要注意，所有的过渡面都要保持G2连续，不然后期包覆皮革的时候会在曲面拐点的位置出现褶皱，影响外观质感；周圈的缝合边预留的压合宽度是统一的八毫米，包覆工序的时候工人能快速对齐边缘，不会出现包边宽窄不一的问题。另外要考虑长期使用的抗凹陷性能，主承托区的下方做了十字交叉的加强筋结构，能分散垂直方向的压力，避免使用两三年之后出现局部塌陷的问题，加强筋的厚度控制在两毫米，和主体壁厚保持一致，避免注塑的时候出现缩痕，影响表面的平整度。

　　很多人做这类内饰件的时候容易忽略和周边部件的间隙匹配，这个坐垫的后侧边缘和座椅靠背的前倾间隙预留了五毫米，靠背在前后调节的时候不会和坐垫发生摩擦，左右两侧和座椅侧护板的间隙预留了三毫米，车辆颠簸的时候不会出现磕碰异响。前端的下边缘做了内收的弧度，不会突出座椅座盆的前端，上下车的时候不会蹭到裤腿，也不会因为脚部的磕碰导致边缘出现起翘的问题。整体的壁厚是均匀的三毫米，没有出现壁厚突变的区域，注塑生产的时候不会出现气泡、缺胶的问题，成型周期能控制在合理范围，适合批量量产。
