改进型环形焊缝焊接夹具结构设计

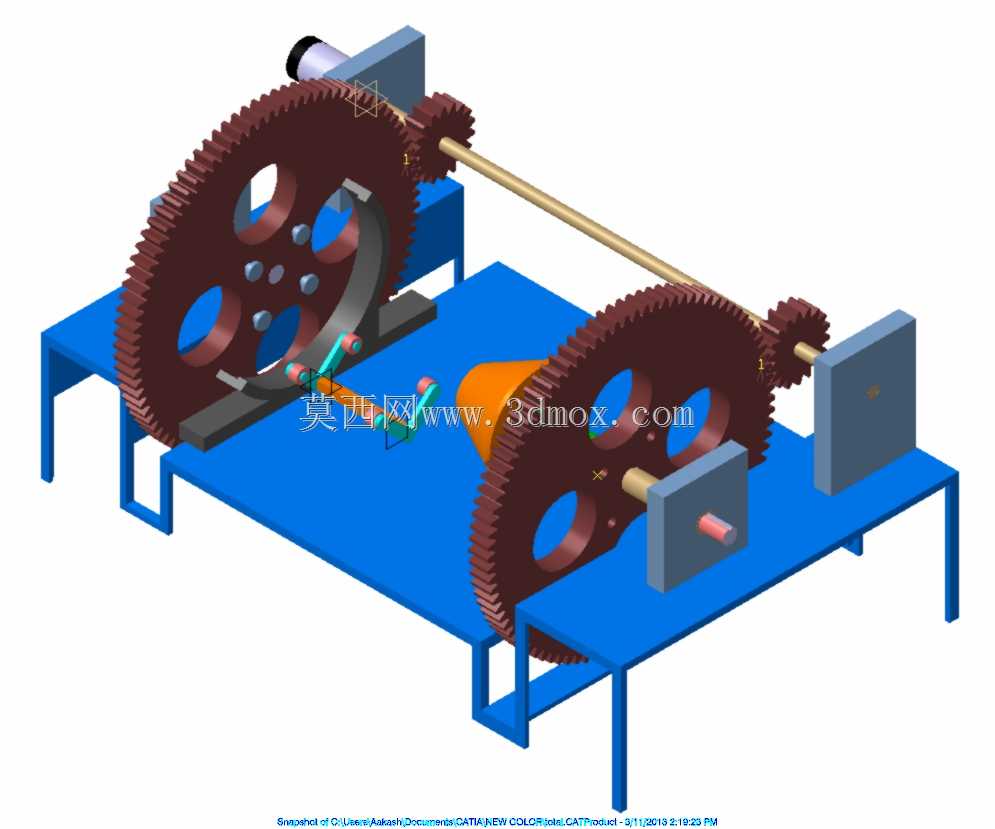

　　在中小直径环形焊缝的批量焊接生产场景中，传统手工夹持配合人工转动工件的作业模式，长期存在焊缝成形一致性差、定位偏差导致焊穿或未焊透、工件装夹辅助时间占比过高、不同规格工件适配性差等痛点，这套改进型环形焊接夹具正是针对上述车间实际作业痛点完成的结构优化设计，核心目标是在不额外增加过多制造成本的前提下，提升环形焊缝的焊接质量稳定性，同时压缩单工件的装夹与焊接辅助时长，降低作业人员的劳动强度。整套夹具采用台式安装布局，底部为一体式焊接结构的蓝色安装平台，平台底部设置四个支腿作为支撑，安装台面的平面度公差控制在0.1mm/1000mm范围内，可直接通过地脚螺栓固定在车间焊接工位的混凝土地面上，也可搭配减震垫放置在标准焊接工作台上，

　　整体安装边界控制在长1200mm、宽600mm、高450mm区间内，不会占用过多工位空间，适配多数中小机加工车间、焊接班组的工位布局要求。传动系统采用双大模数圆柱齿轮作为回转驱动核心，两个大齿轮分别通过带座轴承固定在平台两侧的安装支座上，齿轮中心同轴设置工件装夹工位，可根据待焊工件的直径调整两个支座的安装间距，适配直径100mm至350mm范围内的筒形、环形焊接工件，齿轮输入端通过小直径传动齿轮连接长传动轴，轴端设置手动摇柄接口，也可根据产线自动化升级需求，直接替换连接伺服电机实现自动匀速回转，无需对主体结构做大规模改动。工件定位夹紧机构摒弃了传统三点螺栓压紧的繁琐结构，采用可调式V型定位块配合快速压头的组合结构，

　　V型块的支撑高度可通过底部的调节螺杆进行微调，保证待焊环形工件的中心与齿轮回转中心重合，同轴度公差可控制在0.05mm以内，避免回转过程中工件出现偏心晃动导致的焊缝偏移；快速压头采用肘节式结构，单步操作即可完成工件的压紧与松开，相比传统螺栓压紧结构，单工件装夹时间可缩短60%以上，同时压头接触位置设置绝缘隔热衬垫，避免焊接电流分流导致的压头打火、工件表面压痕损伤问题。焊接作业位设置在两个装夹工位的中间区域，预留了焊枪固定支架的安装接口，可搭配标准自动焊枪支架实现焊枪位置的三维调节，也可由人工手持焊枪在该区域完成焊接作业，工件回转过程中转速可通过传动端的阻尼结构进行调节，保证焊接速度匹配不同壁厚工件的焊接参数要求，

　　避免转速过快导致的未熔合、转速过慢导致的焊穿问题。整套结构在设计过程中充分考虑了不同规格工件的适配性，所有定位部件均采用可拆换的模块化设计，针对小直径工件可更换更小规格的V型定位块，针对大直径薄壁工件可加装弧形支撑垫板，减少工件焊接过程中的变形；同时传动部件全部设置在工件装夹区域的外侧，焊接飞溅不会直接落到齿轮啮合面与轴承位置，日常维护仅需定期在齿轮面涂抹润滑脂即可，维护成本极低。相比传统焊接夹具，这套改进结构还优化了电力消耗表现，手动驱动模式下完全不需要额外供电，即使搭配电机驱动，由于采用了大减速比的齿轮传动结构，仅需小功率电机即可驱动大重量工件平稳回转，电力消耗相比传统电动回转工作台降低40%以上，适合多工位批量部署。在实际焊接作业中，工件装夹完成后，可先通过点固焊完成工件接口的初步固定，再转动传动轴带动工件匀速回转，焊枪保持固定位置即可完成整圈环形焊缝的连续焊接，焊缝的整圈搭接量可通过回转角度的控制精准调节，有效避免传统手工转动工件时出现的焊缝接头错位、焊道高低差过大等问题，焊接完成后的工件圆度变形量可控制在0.2mm以内，大幅减少后续焊后校形的工作量。
