办公碎纸设备切纸承载机架结构设计

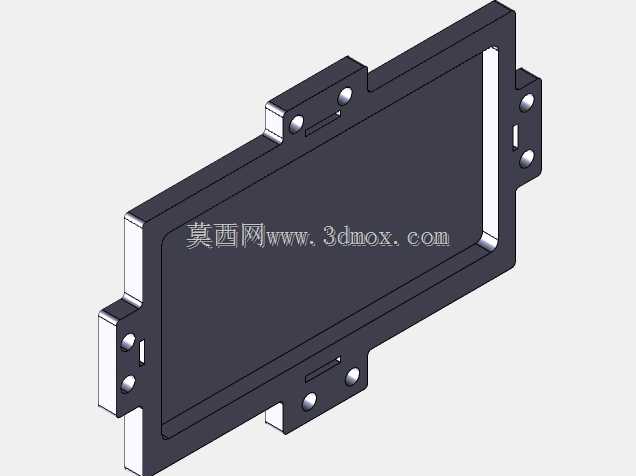

　　日常办公场景中，涉密纸质文档的销毁需求始终存在，碎纸机作为桌面级办公销毁设备，其核心承载机架的结构合理性直接决定整机运行稳定性与切纸精度。本次呈现的结构件为碎纸机切纸模组的核心安装承载机架，是整台设备切纸执行单元的装配基准。从实际使用场景来看，该机架需要同时承载切纸刀组、驱动电机、进纸导槽、纸屑导流挡板多个功能部件，日常运行中要承受刀组咬合裁切时产生的周期性交变载荷，同时抵消进纸过程中纸张拉扯带来的侧向扭力，因此结构设计上优先保证整体刚性，避免长期运行出现结构形变导致刀组间隙变大、裁切卡纸、碎纸粒度不达标等问题。

　　从结构设计思路来看，该机架采用一体化钣金折弯加局部铆接凸台的成型方案，整体为框型对称结构，中间大面积镂空区域为切纸刀组的安装避让空间，四周翻边结构通过折弯工艺提升整体抗扭刚性，无需额外增加加强筋即可满足日常办公碎纸的载荷需求，兼顾结构强度与整机轻量化要求，适配桌面级碎纸机的重量控制目标。机架四周分布的多组安装孔位做了差异化设计：其中带沉台的孔位为刀组轴承座的定位安装孔，沉台结构直接在钣金成型时冲压完成，装配时可实现轴承座的快速定位，无需额外工装校准即可保证上下刀组的平行度公差控制在0.1mm以内，避免刀组偏磨缩短使用寿命；侧边的通孔为驱动电机、进纸压轮组件的固定孔位，孔位排布匹配常规碎纸机驱动组件的安装尺寸，可兼容不同功率的驱动电机选型；上下两端延伸的带孔耳板为整模组与设备外壳的连接安装位，耳板处做了局部翻边强化，避免螺丝锁附时出现钣金变形。

　　从安装边界来看，该机架整体为矩形扁平结构，厚度方向尺寸紧凑，适配碎纸机进纸口到纸屑仓的空间布局，不会额外占用过多机身内部空间，给纸屑收纳仓预留足够的存储容积；机架边缘所有外露位置均做了折边钝化处理，避免装配过程中划伤操作人员，同时折边结构也进一步提升了机架整体的抗弯性能。实际装配过程中，该机架作为切纸模组的核心基准件，所有相关功能部件均以该机架的定位孔为装配基准，可大幅提升模组装配效率，降低装配校准的工时成本；运行过程中，框型结构的镂空区域可直接让裁切完成的纸屑下落进入收纳仓，不会出现纸屑卡滞在机架内部的问题，减少设备日常维护的清理频次。针对不同碎纸量级的设备需求，该机架结构可通过调整钣金材质厚度适配不同载荷，常规桌面级碎纸机采用1.2mm厚度冷轧钢板即可满足单次碎纸8-10张A4纸的载荷需求，若用于商用大吞吐量碎纸设备，仅需将板材厚度提升至1.5mm并在刀组安装位置增加局部补强衬板即可，结构通用性较强。
