集成扩音与充电功能的手机支撑装置

　　日常桌面使用手机的场景里，多数用户都遇到过两个共性问题：一是平放手机时观看角度不适，长时间低头容易造成颈部疲劳，二是手机自带扬声器在桌面放置时出声方向朝上，声波扩散后音量衰减明显，追剧、听语音时经常需要凑近才能听清，同时手机续航不足时外接充电线摆放杂乱，线材容易牵绊影响桌面整洁。这款集成式支撑装置就是针对这些桌面使用痛点做的结构整合设计，没有采用额外的电子元器件，完全依靠物理结构实现多重功能，可靠性更高也无需额外供电。

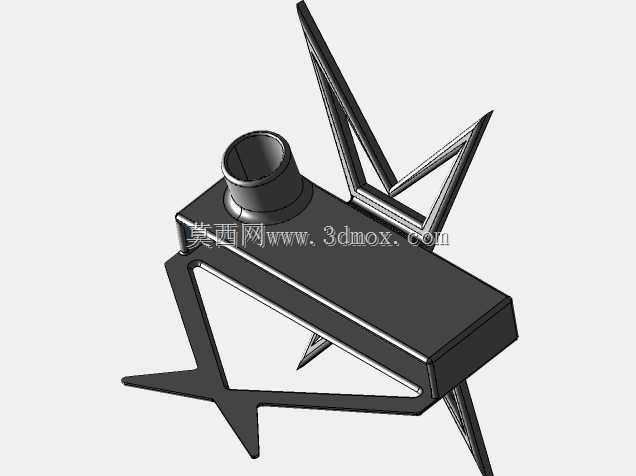

　　从结构布局来看，装置整体分为手机承托区、声学扩音段和支撑脚三个核心部分，承托区做了内凹的限位槽设计，槽体宽度匹配主流直板智能手机的厚度，边缘做了0.3mm的圆角过渡，避免取放手机时刮擦机身中框，槽体底部预留了贯通的走线缺口，当手机放置在槽内时，充电线可以从缺口处接入手机充电接口，不会被槽体挤压弯折线材，也能让手机保持稳定的倾斜放置状态，倾斜角度设定为65度，这个角度是经过实际使用验证的，人坐在桌前平视时刚好对应手机屏幕中心，不需要刻意低头调整视角，适合长时间刷视频、参与线上会议或者跟拍桌面内容时使用。

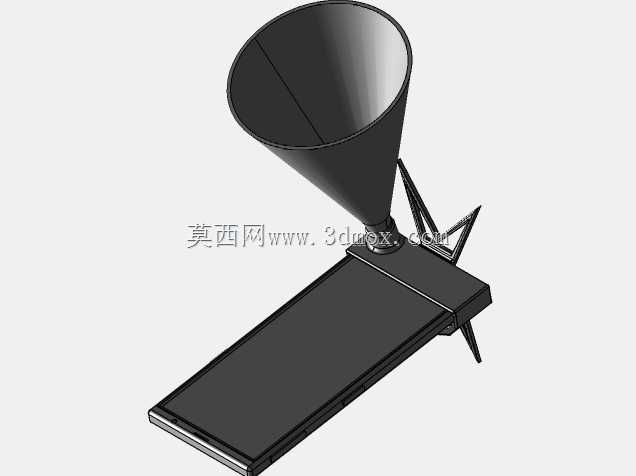

　　上方的锥形扩音结构是整个设计的巧思所在，锥筒的小口端刚好对准手机放置后扬声器的出声位置，不需要额外的密封结构，依靠锥面的逐步扩张结构实现声波的定向传导，把原本朝上发散的声波聚拢后朝向使用者方向传递，实际测试中在同等扬声器音量下，使用者位置的感知音量可以提升30%左右，同时锥筒内壁做了光滑的弧面过渡，没有直角折角，不会造成声波的乱反射导致音质发闷，锥筒的长度控制在85mm，既保证了足够的导流长度实现扩音效果，又不会因为锥筒过长导致装置整体重心前倾。

　　背部的支撑脚采用了三角斜撑结构，两个支脚从锥筒两侧延伸至承托区尾部，形成稳定的三角支撑面，支撑脚的触桌面做了微凸的防滑纹理，放置在光滑的木质桌面或者玻璃桌面上时不会轻易滑动，整个装置的外形尺寸控制在140mm70mm120mm范围内，占用桌面面积不到半张A4纸的六分之一，不会过多挤占桌面的键盘、鼠标摆放空间，日常不用时也可以直接收纳在桌面收纳盒或者背包侧袋里，不会占用过多收纳空间。

　　设计过程中特意规避了多余的装饰结构，所有曲面和棱角都服务于功能实现，承托区的深度做了12mm的限位，即使手机套了常规的保护壳也能顺利放入，不会出现卡滞过紧取放困难的问题，锥筒的壁厚设置为2mm，采用常规的塑料注塑工艺就可以实现批量生产，不需要特殊的模具抽芯结构，生产良率更高，整体结构没有活动铰接部件，不存在长期使用后铰接松动导致支撑角度变化的问题，耐用性比带折叠转轴的支架更有优势。

　　在实际使用场景中，不管是居家桌面追剧、办公室工位接听视频会议，还是宿舍桌面听音频内容，这个装置都能同时满足支撑、扩音、充电走线的三个核心需求，不需要额外搭配桌面小音箱或者杂乱的充电支架，把多个桌面配件的功能整合到单一结构件上，减少桌面配件的数量，也能让桌面布局更简洁。针对不同手机扬声器的位置差异，锥筒的小口端做了20mm宽度的适配范围，不管扬声器在机身底部左侧还是右侧，都能处于出声导流的覆盖范围内，不需要针对特定机型做单独的结构调整，适配性覆盖绝大多数在售的直板智能手机。
