卧式农牧饲料混合处理设备结构设计

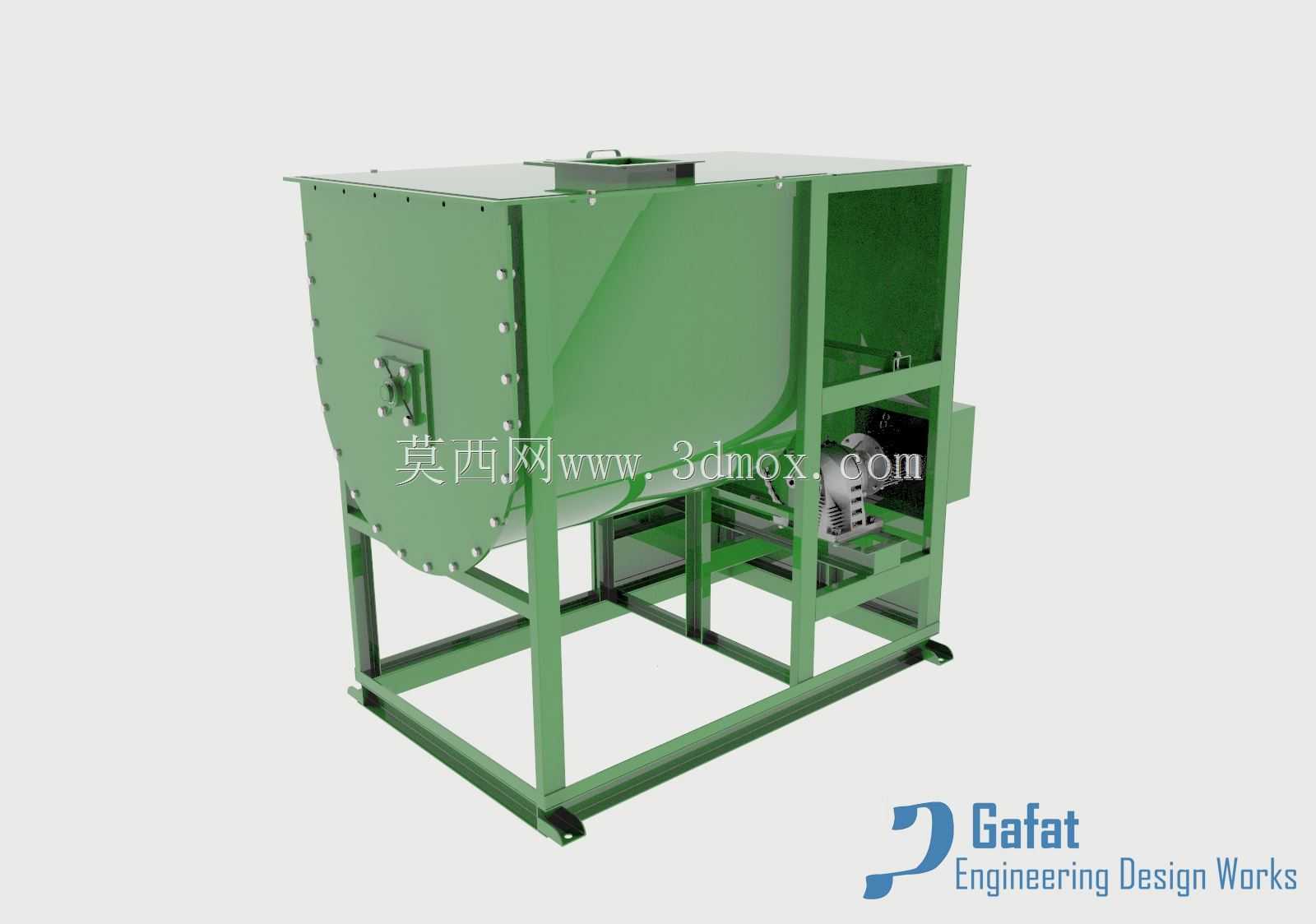

　　在规模化畜禽养殖、饲料加工生产场景中，原料混合均匀度直接决定成品饲料的营养均衡性，这款卧式结构的饲料处理设备，核心定位是完成粉状、颗粒状饲料原料的均匀混合作业，可适配玉米粉、麦麸、豆粕、预混料等多种常见农牧饲料原料的加工需求，既可以在中小型饲料加工厂作为单机生产单元使用，也能配套在规模化养殖场的自配料生产线中，完成日粮的现场混配作业，减少成品饲料外购的运输与存储成本。从结构设计逻辑来看，设备采用卧式U型罐体作为核心混合腔，这种腔体形态的优势在于内部无明显搅拌死角，螺带式搅拌组件运转时可以带动腔体内物料做上下、轴向的复合运动，相比立式搅拌结构，同等容积下混合周期更短，物料残留量更低，适合多批次不同配方饲料的切换生产，

　　避免不同批次物料交叉污染。罐体上部设置的进料口采用翻盖式密封结构，投料时可以完全打开，方便人工倒料或者配套螺旋输送机自动上料，闭合后可以减少搅拌过程中粉尘外溢，改善作业现场的环境；罐体下部预留的出料口配套插板阀结构，混合完成后可以快速开启卸料，卸料速度可通过插板开启幅度调节，适配不同接料容器的接料速度需求。设备的支撑机架采用矩形钢管焊接成型，整体为框架式结构，四根主立柱与底部横撑、斜撑形成稳定的受力体系，既可以承载满料状态下罐体的总重量，也能抵消搅拌组件运转时产生的动载荷，减少设备运行过程中的震动与噪音；机架底部预留的安装孔位，可以通过膨胀螺栓将设备固定在水泥基础上，进一步提升运行稳定性，避免重载启动时机身移位。

　　传动部分采用电机直连减速机的布局，减速机输出轴与搅拌主轴通过联轴器连接，这种传动方式传动效率高，结构紧凑，相比皮带传动的结构，不需要频繁调整皮带张紧度，后期维护工作量更小；搅拌主轴上的螺带叶片采用分段焊接结构，叶片与罐体内壁的间隙控制在5-8mm，既可以避免叶片刮蹭内壁产生异响与磨损，也能减少壁面的物料粘附残留。从安装边界来看，设备整体外形为长方体布局，宽度方向尺寸控制在1.2米左右，长度方向约1.8米，高度不含进料口翻盖约1.5米，对安装车间的空间要求较低，不需要预留过高的上部操作空间，常规层高3米的厂房即可完成安装布置；设备的操作侧预留了0.8米以上的操作空间即可满足日常投料、出料、设备点检的需求，适合中小型生产场地的布局规划。

　　设计过程中针对农牧场景的使用特点做了针对性优化，罐体外部采用喷涂防锈漆处理，可适应养殖场、饲料车间内多粉尘、高湿度的作业环境，减少设备锈蚀速度，延长使用寿命；所有转动部位都设置了安全防护罩，避免操作人员误触转动部件引发安全事故，符合农牧机械的安全设计规范；设备的检修口设置在罐体端部，日常需要清理腔体、检查搅拌叶片磨损情况时，不需要拆解整体罐体，仅需打开端盖即可完成作业，降低了后期维护的难度。在实际使用过程中，单批次混合容量可根据罐体容积调整，每批次混合时间控制在8-12分钟即可达到饲料加工要求的混合均匀度，相比人工混合作业，效率提升5倍以上，同时可以避免人工混合过程中出现的预混料分布不均问题，保证畜禽采食的日粮营养一致，减少因营养不均导致的养殖生产性能波动。设备的动力配置匹配常规民用三相电供电要求，不需要单独配置专用供电线路，普通乡村养殖场地即可顺利安装使用，适配国内广大县域、乡镇的饲料加工与养殖生产场景。
