碳纤维管轴承组件结构设计

　　在轻量化回转传动场景中，碳纤维管轴承组件的应用覆盖了从高端装备辅件到小型精密传动机构的多个领域，比如轻量化检测设备的回转支撑部位、小型无人机的旋翼传动衔接段、低载荷输送线的从动辊支撑结构，都能见到这类组件的身影。不同于常规金属轴承搭配金属轴套的组合，这类组件将碳纤维管作为轴承的安装基体或者内圈衔接部件，核心是利用碳纤维材料比强度高、线膨胀系数低的特性，降低整套回转结构的自重，同时减少温度变化带来的配合间隙偏移，保证回转精度的稳定性。

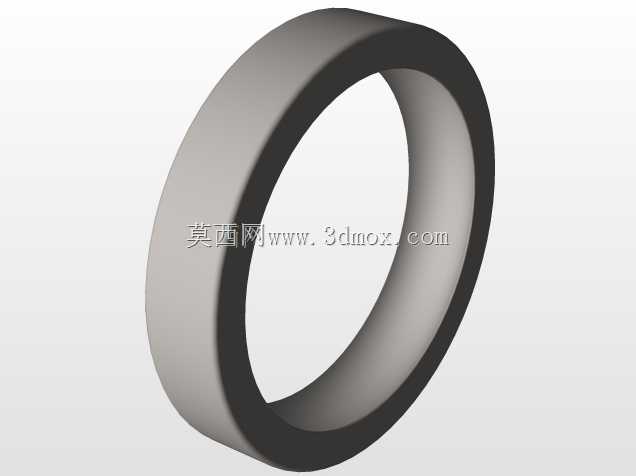

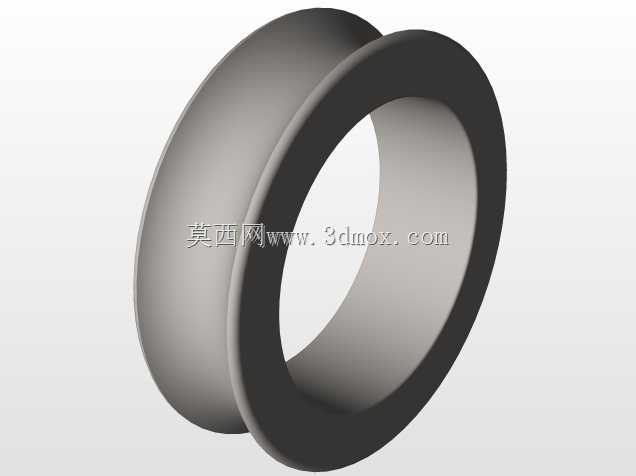

　　从实际使用功能来看，这套组件承担的是径向载荷承载与低阻尼回转支撑的作用，在常规工况下，它不需要承受过大的冲击载荷，更多是适配中低转速、要求轻量化的传动场景。设计过程中首先要考虑的是碳纤维管与轴承配合面的精度控制，碳纤维管的成型过程中容易出现圆度偏差、表面粗糙度不达标的问题，所以在设计配合段的时候，会预留0.2-0.3mm的机加工余量，待碳纤维管固化成型后，对配合段进行精磨处理，保证与轴承内圈或者外圈的配合公差控制在H7/k6的过渡配合区间，既避免过盈量太大撑裂碳纤维管壁，也防止间隙配合导致运转过程中出现跑圈的问题。

　　安装边界的设定上，这套组件的轴向定位依靠碳纤维管端部的定位轴肩与卡簧槽配合实现，轴承安装位距离碳纤维管端面的距离要根据配套的密封件尺寸预留，通常会留出3-5mm的密封安装空间，防止外界粉尘、水汽进入轴承滚道造成磨损。径向尺寸方面，碳纤维管的壁厚设计要结合承载需求计算，常规中低载荷场景下壁厚控制在2-3mm即可，既保证足够的径向刚度，避免轴承压装过程中出现管体变形，也能最大化发挥碳纤维材料的轻量化优势，相比同规格的金属管基体，整体重量可以降低60%以上。

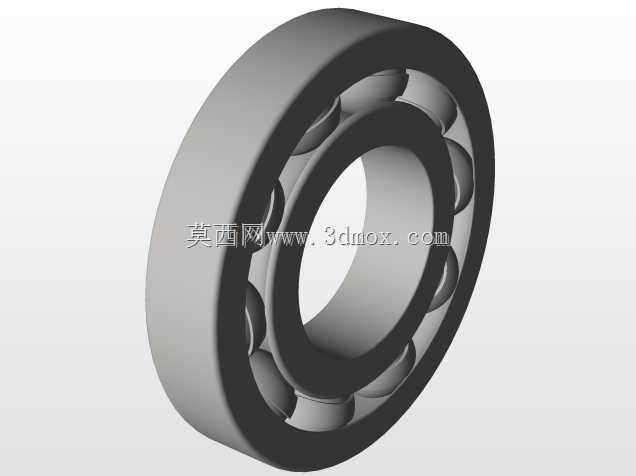

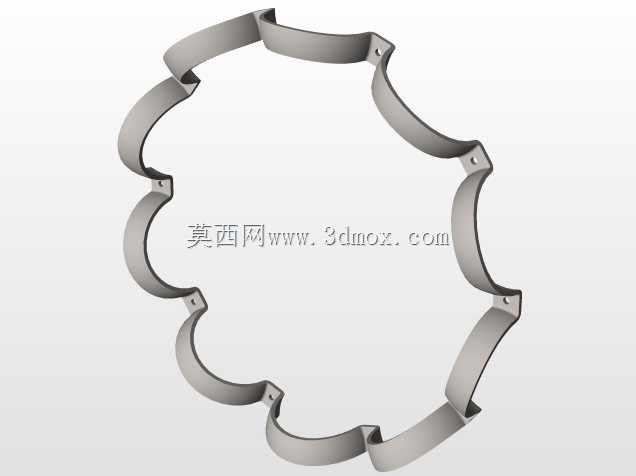

　　设计思路上并没有追求过高的载荷冗余，而是围绕适配场景的实际需求做匹配优化，比如针对低转速的手动回转机构，会选用深沟球轴承作为回转支撑件，搭配表面做了耐磨涂层处理的碳纤维管配合面，不需要额外添加润滑脂通道，依靠轴承自带的密封润滑脂就能满足长期使用需求；如果是适配有一定转速要求的传动场景，会在碳纤维管与轴承的配合面增加金属衬套嵌件，嵌件与碳纤维管之间采用结构胶粘接+周向销钉固定的方式，避免高速回转下不同材料线膨胀系数差异导致的配合松动。

　　实际装配过程中，轴承的压装不能直接敲击碳纤维管端面，需要使用专用工装将压力直接施加在待压装的轴承套圈端面上，防止压力传递到碳纤维管壁造成层间开裂。组件的同轴度公差在设计时要求控制在0.02mm以内，保证回转过程中不会出现偏摆，减少运转过程中的振动和噪音。另外在碳纤维管的表面处理上，配合段之外的区域不需要做额外的机加工，保留碳纤维成型后的表面纹理即可，既减少加工工序，也能避免破坏碳纤维的连续纤维结构，降低整体结构强度。

　　这类组件在实际使用中不需要做复杂的维护，因为轴承自带密封结构，碳纤维本身也具备不错的耐腐蚀性能，在常规的室内工况下可以做到长期免维护运行。如果是应用在户外潮湿或者有腐蚀介质的场景，会在轴承外侧增加一道氟橡胶密封圈，密封圈的唇口贴合在碳纤维管的光滑配合段上，阻挡外界杂质进入轴承内部，延长组件的整体使用寿命。不同于集成式的轴承部件，这类组件的拆分维护也比较方便，只需要拆下端部的卡簧就能将轴承从碳纤维管上退出，更换磨损的轴承后即可重新投入使用，降低了后期的使用成本。
