模块化可移动隔音铝框玻璃会议室

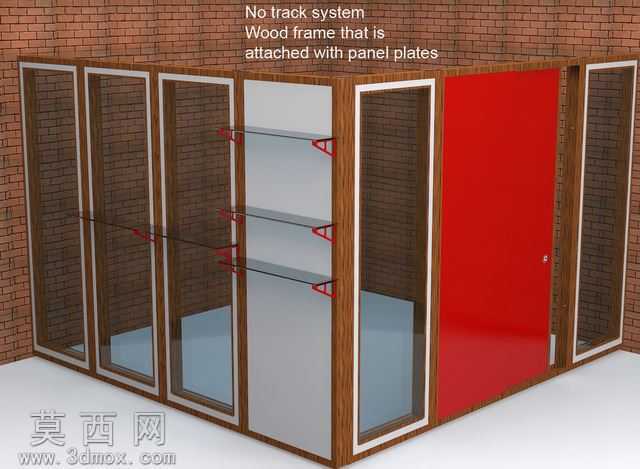

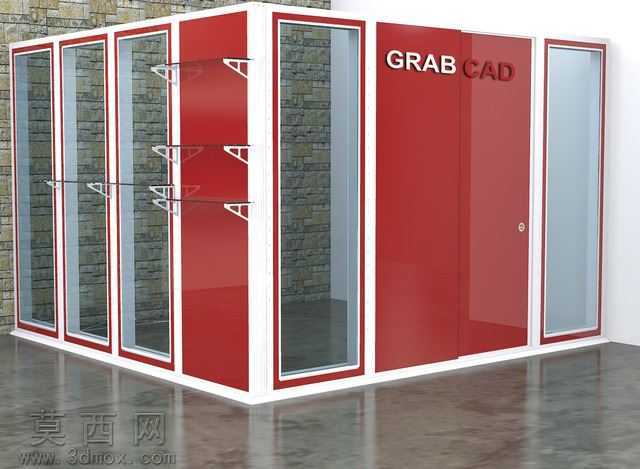

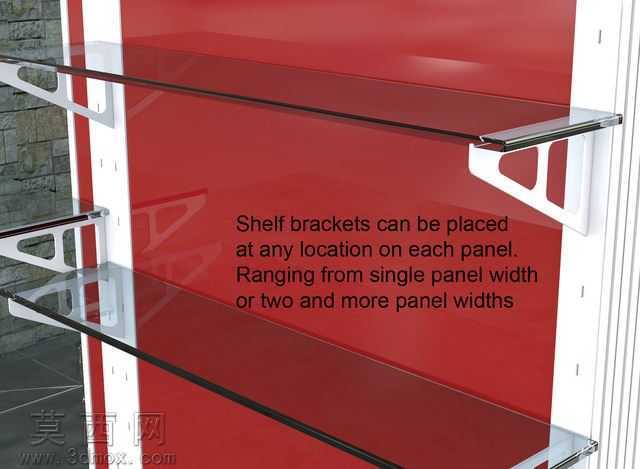

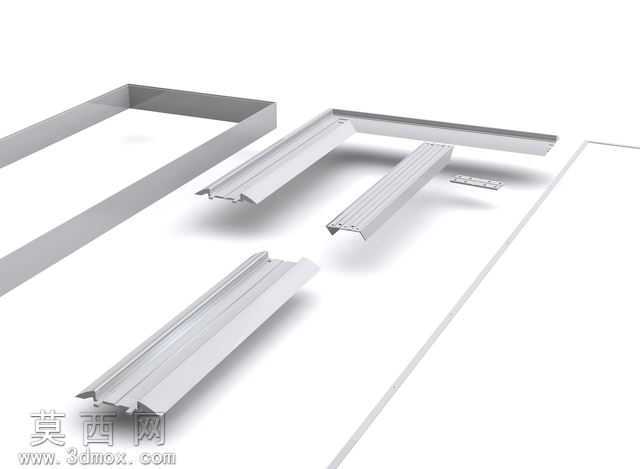

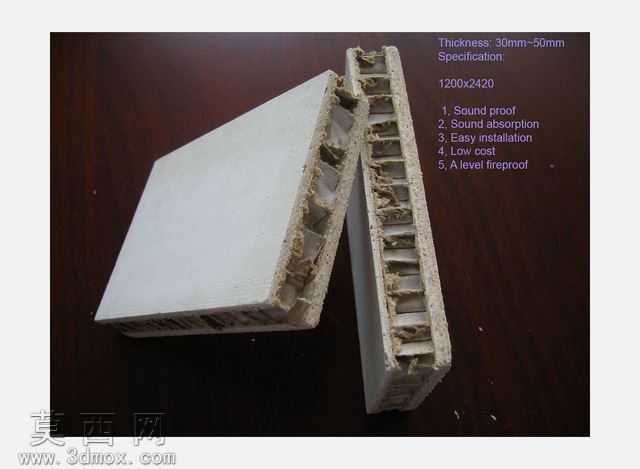

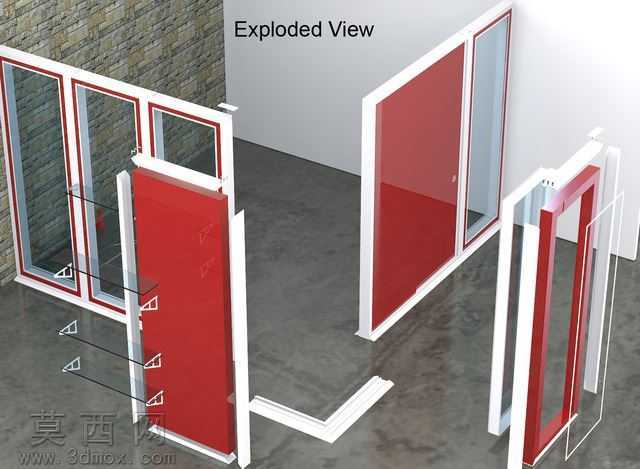

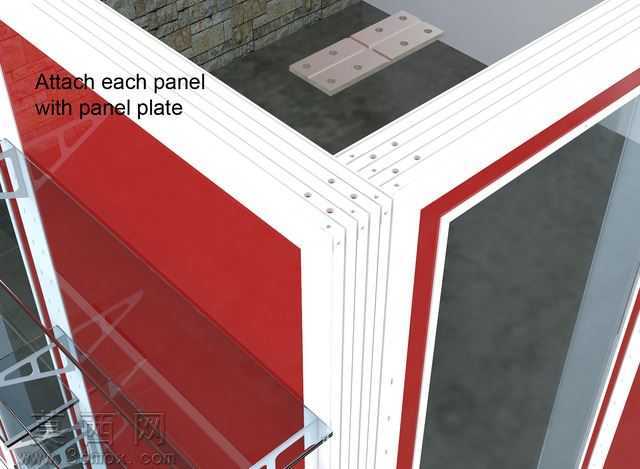

本作品为模块化可移动隔音会议室三维设计方案，建模阶段采用自顶向下的装配设计思路，先完成整体空间尺寸的骨架模型搭建，确定整体长宽高比例与内部净使用空间，再拆分各子部件进行独立建模，保证各部件装配公差控制在合理范围内，避免后续装配出现干涉问题。外观主体采用红白撞色设计，边框部分使用铝型材材质建模，还原铝型材特有的哑光金属质感与规整的截面结构，立面大面积搭配透明玻璃与半透明亚克力面板，玻璃材质在渲染时调整了反射率与透光率参数，既保留玻璃的通透属性，能清晰展现内部置物架的结构，又模拟出真实玻璃的轻微反光效果，避免画面过于通透失去层次感。实体面板部分采用哑光烤漆材质，渲染时添加细微的颗粒质感，还原真实办公隔断板材的表面触感，门板上的标识采用凹凸贴图实现，避免单独建模带来的面数冗余问题。结构设计上，框架采用挤压铝型材搭配专用连接件组装，无需复杂焊接工艺，方便拆装与移动；内部设置多层置物架，采用三角支架固定在铝型材框架上，承重结构经过受力模拟验证，可满足日常办公资料摆放需求；隔音层面板采用多层复合结构建模，还原隔音材料的分层构造，面板与框架连接处设计了密封胶条结构，提升整体空间的隔音性能；门体部分设计了专用口袋门系统，分为摆动与滑动两种版本适配不同使用场景，同时预留了门锁安装位，满足空间私密性需求。设计过程中同步制作了铝版与木质版两个版本的装配方案，铝版定位高端商用场景，木质版适配DIY自主搭建需求，两个版本的核心连接结构通用，仅外饰面板与部分连接件存在差异，降低了生产与组装的适配成本，整体模型完成后经过多轮干涉检查，所有活动部件均可实现正常开合动作，渲染输出时采用办公场景真实光照环境，添加地面反射与环境阴影，提升模型的真实感与展示效果。
