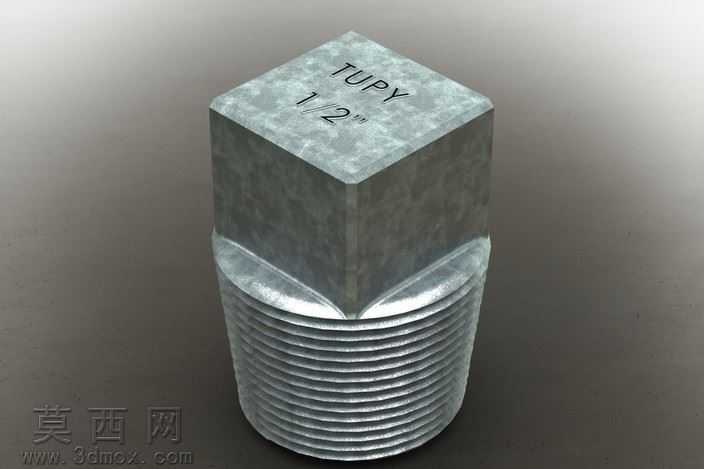

1/2规格方头外螺纹堵头工业管件模型

本模型为1/2规格方头外螺纹堵头，建模过程以SolidWorks为核心工具，首先基于堵头的实际功能尺寸开展基准绘制，先创建底部外螺纹段的回转基体，参考NPT密封管螺纹的标准牙型参数，通过螺旋线驱动扫描切除完成连续螺纹结构的建模，保证每一圈螺纹的牙距、牙高、牙型角度都符合工业管件的通用公差要求，螺纹收尾处做平滑过渡处理，还原实际堵头螺纹末端的自然收束形态，避免建模出现尖锐破面。中部的过渡凸肩部分采用回转加倒角的建模方式，在凸肩与方头、凸肩与螺纹段的衔接位置做45度工艺倒角，还原五金件加工过程中的去毛刺工艺特征，同时让模型的结构过渡更符合真实产品的加工逻辑。顶部的方头夹持段采用拉伸凸台创建基体，严格匹配1/2规格堵头的标准对边尺寸，保证方头的平面度与棱边垂直度，在方头顶面通过包覆特征刻制产品规格标识，还原真实堵头顶面的钢印标注效果，让模型的细节还原度更高。材质渲染阶段选用镀锌铸铁材质，调整材质的粗糙度参数模拟热镀锌处理后的哑光金属质感，在棱边、螺纹牙顶位置做轻微的磨损做旧处理，还原五金堵头在仓储、周转过程中产生的细微磨痕，避免渲染效果过于光滑失真。灯光布置采用三点布光法，主光源从侧上方45度投射，突出方头的平面轮廓与螺纹的层叠结构，辅光源补亮暗部避免螺纹缝隙死黑，环境光添加轻微的环境反射，模拟金属材质对车间环境的微弱反射效果。模型整体结构完全参照工业堵头的实际生产结构设计，无多余的冗余特征，所有尺寸都匹配通用管堵的行业标准，既可以用于管件装配场景的装配模拟，也可以作为五金产品展示的渲染素材，建模过程中所有特征都保留参数化编辑属性，可根据需求调整规格尺寸适配不同管径的堵头设计需求，螺纹部分采用标准牙型建模，可直接用于装配干涉检查、管路密封模拟等工程场景，方头部分的尺寸匹配标准扳手的夹持尺寸，可模拟实际安装过程中的扳手夹持受力分析。
