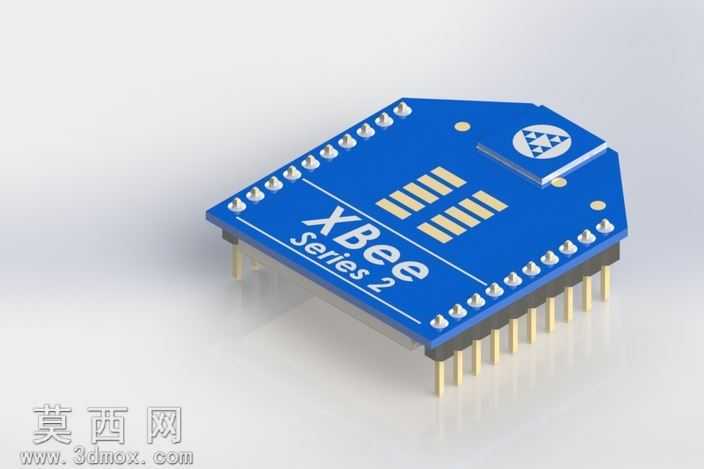

本作品为XBee系列2无线通讯芯片的三维建模成果,建模阶段依托SolidWorks平台完成全参数化结构搭建,首先对照实物模块的实测尺寸完成基准面绘制,精准定位PCB基板的外形轮廓,还原其切角异形板的特殊外形结构,对板载的20个直插排针引脚进行单独建模,严格匹配引脚间距、针脚直径与插针长度参数,确保排针的排布完全符合XBee模块的标准引脚定义。建模过程中对板载的核心标识区域做了精细化处理,包括板身正面的XBee Series2丝印字样、右上角的品牌三角标识,以及板身中部的两组金属焊盘阵列,每一处焊盘的尺寸、间距、排布位置都与实物完全对齐,同时还原了板边的金属化半孔工艺细节,让PCB板的边缘结构更贴近真实生产状态。材质与渲染阶段,为PCB基板赋予哑光深蓝色阻焊层材质,调整材质的粗糙度参数模拟真实电路板的哑光质感,为排针引脚赋予镀金金属材质,添加细微的反射效果还原金属针脚的光泽感,板上的丝印标识采用白色哑光油墨材质,焊盘部分赋予亮面锡焊金属材质,区分不同部件的材质差异。渲染时采用柔和的侧上方主光源搭配底部补光,弱化生硬阴影,清晰展现模块的立体结构与表面细节,同时添加轻微的环境反射效果,提升模型的真实感。设计思路上优先保证结构的准确性与可复用性,所有特征均采用参数化驱动,可根据不同版本的XBee模块尺寸快速调整参数生成对应模型,建模时特意保留了排针与基板的装配间隙,还原真实模块的装配结构,既可以用于电子项目的结构装配验证,也可作为物联网相关演示场景的可视化素材,模型整体结构完整,细节还原度高,能够清晰展现这款Zigbee无线数传模块的外观特征与结构特点。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.83 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,其它,
- 软件分类 通讯工具类
