葡萄酒瓶不锈钢箔片修剪夹持工装结构

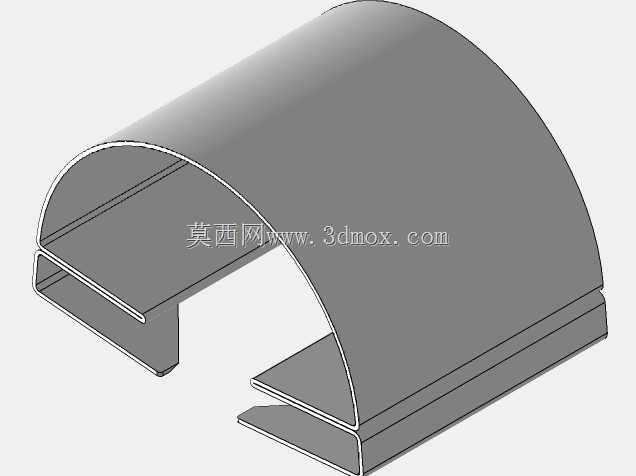

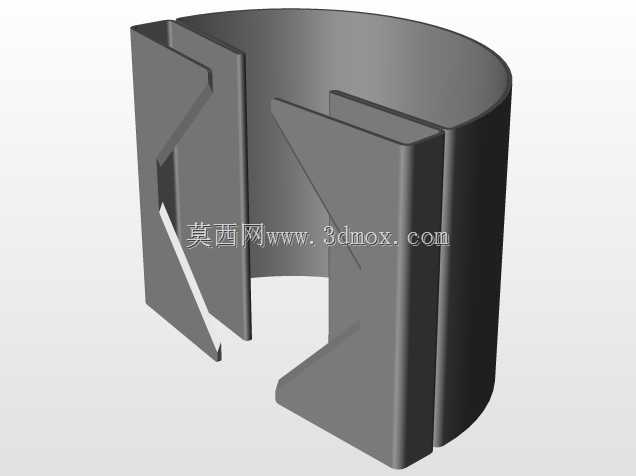

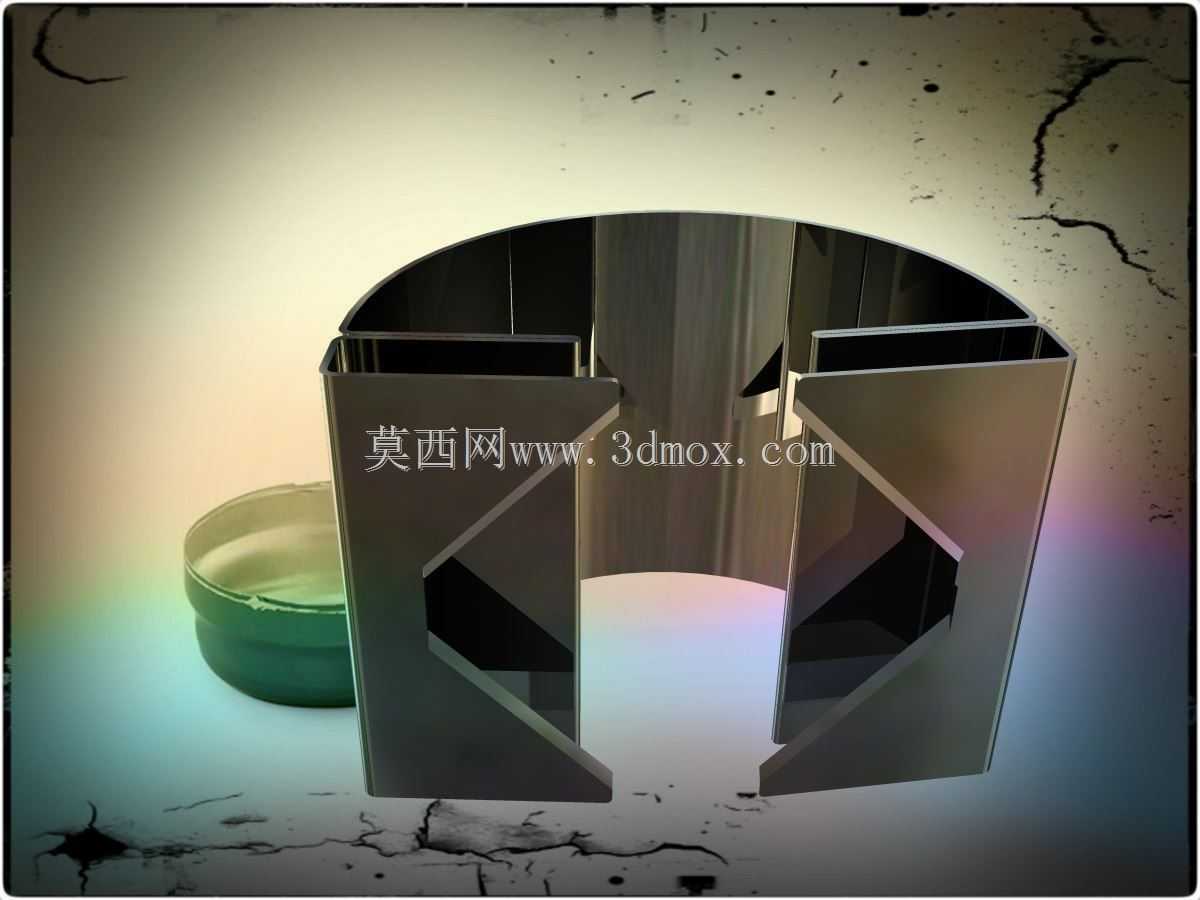

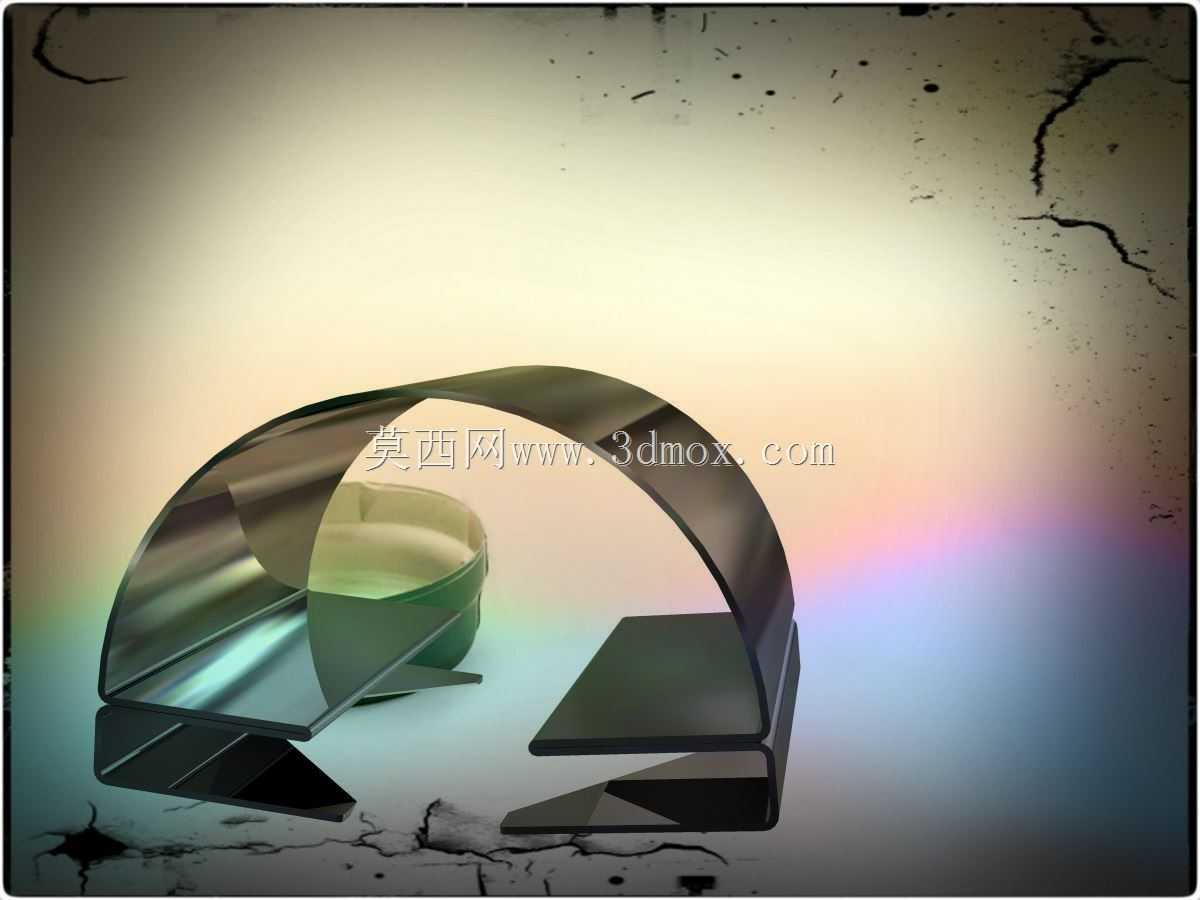

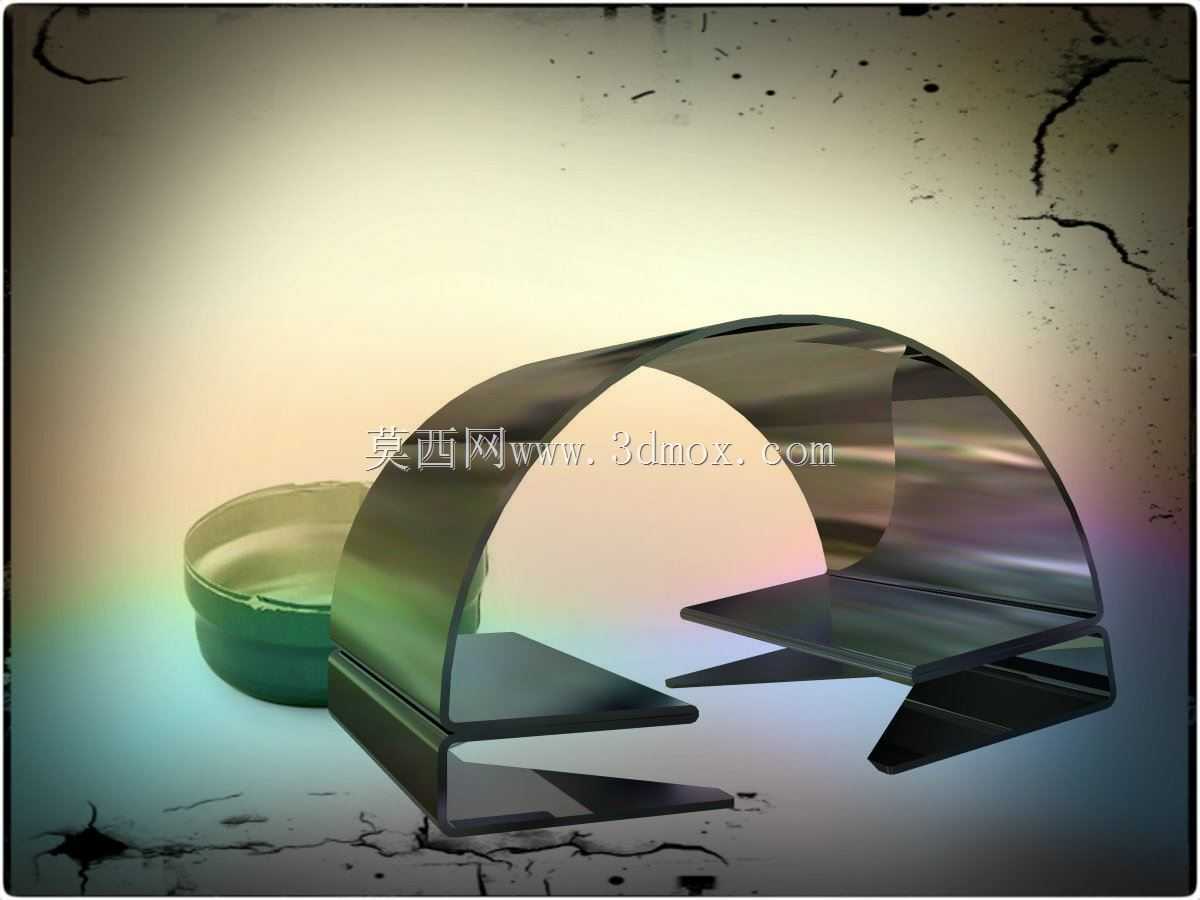

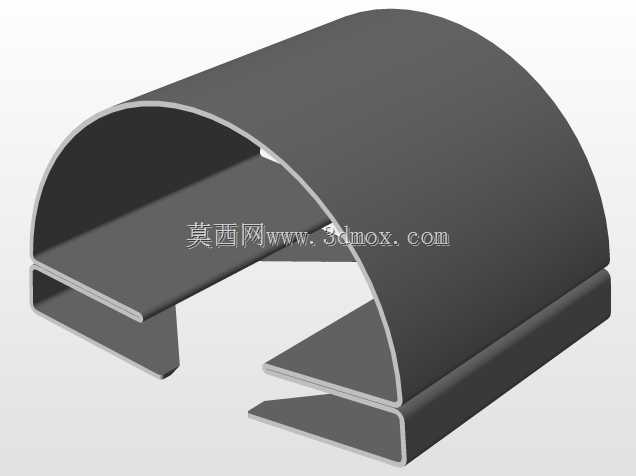

　　该结构主要面向葡萄酒瓶装生产线的瓶头装饰箔加工工序，针对0.6mm厚度不锈钢装饰箔的修剪定位需求设计，替代传统手工持握修剪的作业方式，解决薄不锈钢箔修剪过程中易移位、边缘裁切不齐、弧面贴合度差的实际生产问题。在酒庄灌装配套加工、精品酒具定制生产场景中，瓶头装饰箔的裁切精度直接影响成品酒的外观质感，手工修剪时薄箔受手部施力不均容易产生褶皱、翘边，修剪后的箔片与瓶头弧面的贴合间隙往往超过0.2mm，后续热缩包覆时容易出现鼓包、错位的缺陷，该结构通过对称弧形支撑面与双侧定位折边的配合，可将待修剪的不锈钢箔完全贴合定位，修剪过程中箔片无窜动，裁切边缘直线度可控制在0.1mm以内，弧面轮廓与标准葡萄酒瓶头的弧度匹配度达98%以上。

　　设计过程中优先考虑薄件加工的定位基准选择，将弧形支撑面的曲率半径与常规750ml葡萄酒瓶的瓶头封箔区域曲率完全一致，支撑面的表面粗糙度控制在Ra0.8以下，避免不锈钢箔在装夹过程中产生表面划伤，影响最终装饰效果。双侧的折边定位结构采用15度内倾角度，既可以对箔片的两个侧边进行预定位，防止修剪时箔片横向滑移，又能在修剪完成后直接作为折边成型的基准面，修剪后的箔片无需二次装夹即可完成侧边折边工序，减少工序间的转运装夹时间。结构的整体安装边界控制在120mm80mm60mm范围内，可直接固定在常规工作台的台面上，也可适配小型自动化修剪设备的安装接口，不需要额外改造现有作业台面的安装孔位。支撑弧面的厚度设置为2mm，

　　既保证长期使用过程中不会因为频繁装夹产生形变，又不会因为结构过重增加小型自动化设备的负载。在实际使用过程中，操作人员只需将预裁切的不锈钢箔片放置在弧形支撑面上，两侧折边会自动对箔片进行初定位，修剪刀具沿支撑面的边缘轨迹走刀即可完成精准修剪，相比传统手工修剪方式，单件加工时间可缩短40%，不良率可降低至1%以下。针对不同直径规格的葡萄酒瓶封箔需求，该结构的弧形支撑面可通过更换模块化的支撑块实现快速切换，支撑块与底座采用卡槽式连接，更换时间不超过30秒，适配多品种小批量的精品酒定制生产需求。结构的所有棱边均做了R0.5的圆角处理，避免操作人员装夹箔片过程中被锐边划伤，也防止薄不锈钢箔与锐边接触产生局部折痕。

　　底座部分设置了两个直径6mm的安装孔，可通过M6螺栓直接固定在作业台面上，也可搭配快速夹钳实现快速装夹拆卸，适配不同的作业场景需求。在薄箔修剪的作业过程中，该结构的定位面可完全抵消修剪刀具施加的侧向力，不会出现箔片被刀具带动移位的问题，修剪后的箔片边缘无毛刺，不需要额外进行去毛刺处理，可直接进入后续的包覆成型工序。
