自行车轴驱动传动结构三维设计

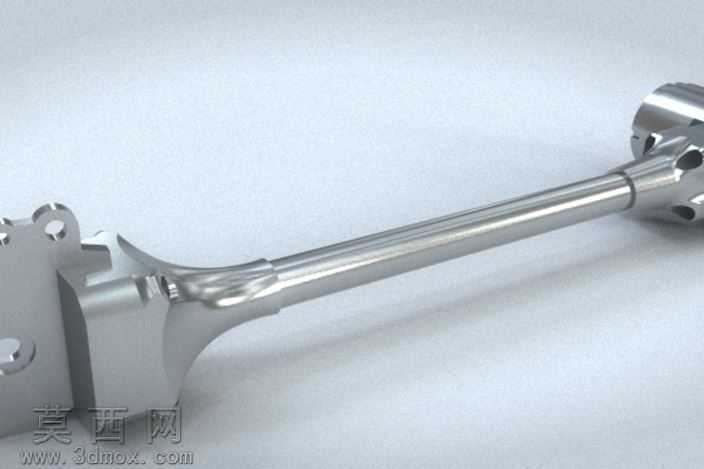

本作品为自行车轴驱动传动组件的三维建模成果，整体建模过程严格遵循机械设计的尺寸规范，以450毫米的后轮轴与踏板轴间距为核心设计基准，还原轴驱自行车的核心传动结构。建模阶段首先通过草图绘制勾勒出轴体两端的连接接口轮廓，针对轴身的过渡曲面采用放样、扫掠等特征命令完成主体构建，保证轴体的流线型过渡结构既符合力学承载要求，又兼顾外观的精致感。对于端部的连接法兰、安装定位孔等细节结构，通过拉伸切除、阵列等命令完成精细化建模，每一处安装位的尺寸都经过校准，确保与自行车车架、花鼓、曲柄组件的装配匹配度。材质渲染阶段，整体部件赋予抛光金属材质，调整金属材质的反射率、粗糙度参数，模拟高强度合金钢经过精密机加工后的金属质感，在渲染环境中添加柔和的漫反射光源，凸显轴体表面的加工纹理与曲面过渡细节，同时对边角处的倒角结构做光影强化，突出零件的精密加工属性。结构设计上，该轴驱组件摒弃了传统链条传动的外露结构，将传动结构整合于封闭的轴壳内部，建模时还原了内部齿轮传动的安装定位结构，外壳部分做了密封结构的细节设计，能够有效阻挡骑行过程中泥水、灰尘侵入传动腔体，降低传动部件的磨损，提升传动系统的维护周期与使用寿命。设计过程中重点考量了轴体的受力特性，对轴身的变径过渡位置做了圆角优化，避免应力集中问题，两端的连接结构采用标准化的安装接口，能够适配对应规格的轴驱自行车车架，兼顾结构强度与装配通用性，整体模型完整还原了轴驱组件的装配关系与细节特征，可用于自行车传动系统的结构展示、装配模拟以及相关零部件的设计参考。
