带快接端金属输送管道结构设计

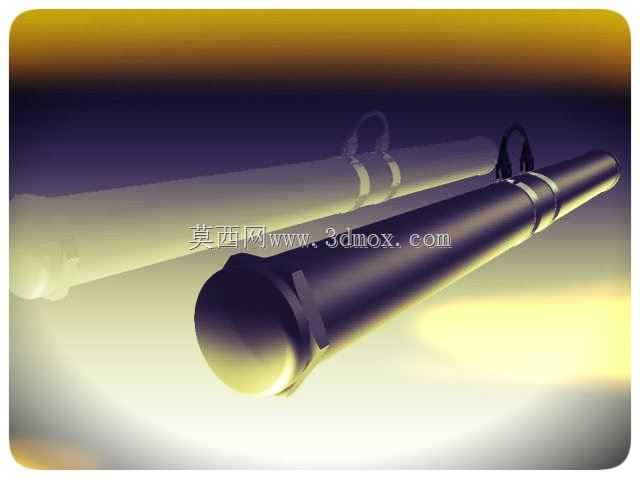

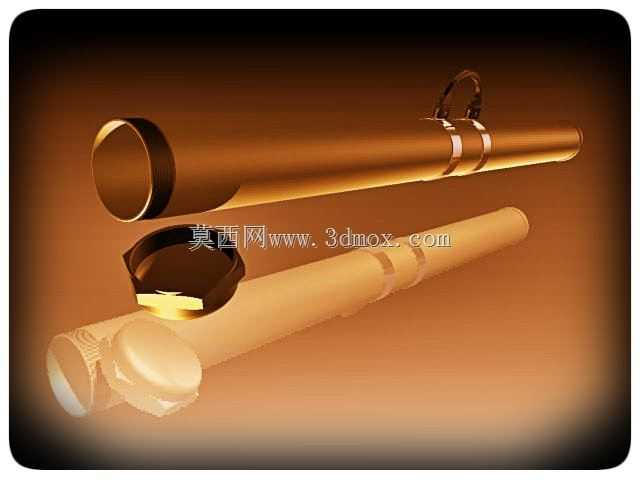

　　在流体输送类工业场景中，管路部件的结构合理性直接决定整套输送系统的运行稳定性，本次呈现的金属管道结构，针对中低压流体输送场景的实际安装、运维需求做了针对性的结构优化，可适配净水输送、低压气动回路、轻型化工介质输送等多类工况的管路布设需求。从结构设计逻辑来看，该管道主体采用等径圆柱管身作为流体通流主体，管身内壁做了等径平滑过渡处理，不存在突兀的变径台阶或结构凸起，能最大程度降低流体在管内流动时的沿程阻力，减少输送过程中的压力损耗，同时避免介质在管内残留淤积，适配对洁净度有一定要求的流体输送场景。管身两端的连接结构做了差异化设计，其中一端采用外翻边压合结构，可直接对接配套的快装卡箍，无需额外焊接法兰或车制螺纹，

　　安装时只需对齐配套接头的密封面，扣合卡箍即可完成密封固定，单节点安装耗时相比传统螺纹连接可缩短六成以上，也便于后期运维时的快速拆卸检修；另一端则设计了带定位环槽的插接结构，环槽内可嵌入橡胶或聚四氟乙烯材质的密封垫圈，插入对应规格的承插式接头后，可通过环槽内的密封件实现径向密封，同时环槽可配合配套的卡销实现轴向定位，避免管路在输送带压流体时出现轴向窜动脱开的问题。从安装边界维度考量，该管道的直管段主体无外凸结构，所有连接端的最大外轮廓尺寸相比管身外径的增量控制在15%以内，布设时可紧贴安装基面排布，无需为连接结构预留过大的侧向操作空间，适配设备内部紧凑空间的管路布设需求；管身中部设计的两道环形加强筋，并非单纯的装饰结构，

　　而是通过局部壁厚增加提升管身的径向抗形变能力，当管路承受外部轻微磕碰或内部流体水锤冲击时，加强筋位置可分散应力，避免管身出现凹陷变形导致通流截面变化。在实际工况适配性上，该管道的结构设计兼容多类材质的加工成型需求，若采用304不锈钢材质加工，可适配食品级流体输送、净水输送等场景；若采用黄铜材质加工，可适配低压气动回路、润滑脂输送等场景；若采用PVC或PPH材质注塑成型，也可适配民用给排水、低压腐蚀性化工介质输送场景，结构本身不限制加工材质，可根据实际输送介质的特性灵活选择坯料。从装配逻辑来看，该管道可与同系列的弯头、三通、变径接头等配件组合使用，所有连接端的密封面尺寸、卡接位置均做了统一的公差匹配，互换性较强，

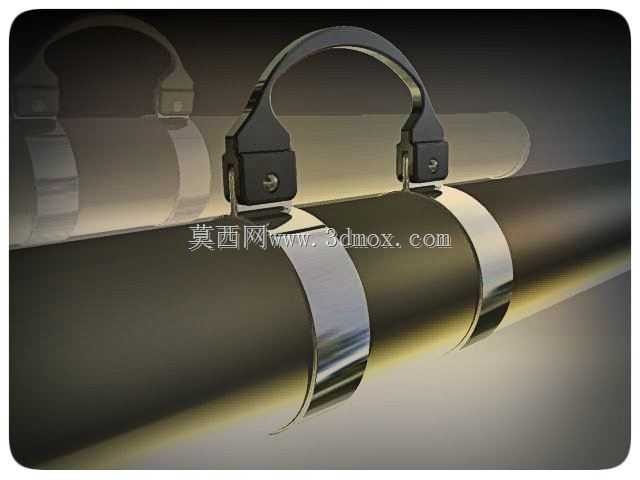

　　布设管路时无需针对单个节点做额外的配磨或修配，可有效降低现场安装的工作量。另外，管道端部的密封结构设计充分考虑了密封件的老化更换需求，所有密封槽的尺寸均符合通用快装管路的密封件标准规格，后期运维时无需定制专用密封件，直接采购同规格的标准密封圈即可完成更换，大幅降低全生命周期的运维成本。管身的外表面做了圆弧过渡处理，所有棱角位置均做了倒钝处理，安装操作时不会划伤施工人员，也避免管路外表面的尖锐棱角在设备运行过程中剐蹭周边的线缆或其他部件。针对管路布设时的固定需求，管身的圆柱段外径公差控制在h7级别，可直接适配标准规格的管夹、管卡，安装固定时无需额外加装衬套即可实现稳定夹持，避免管路在流体流动产生的振动下出现松动移位。
