多规格薄板拼接式金属收纳盒结构

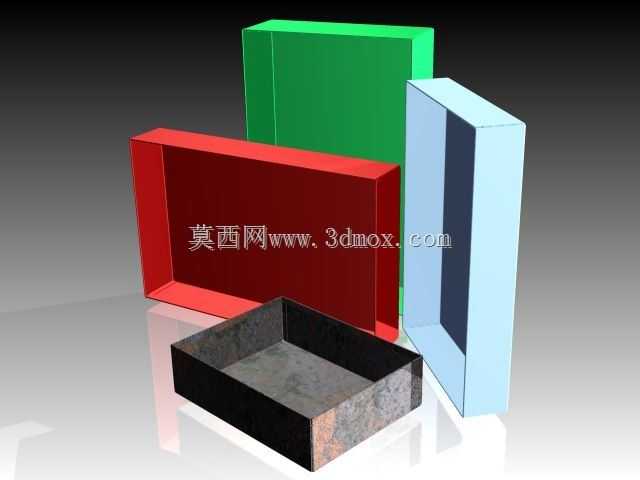

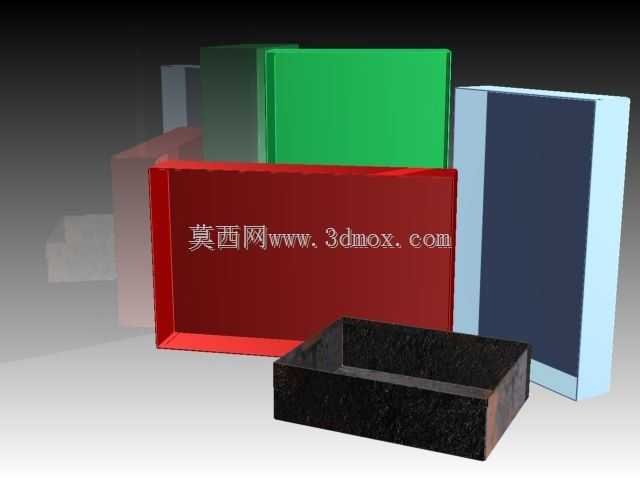

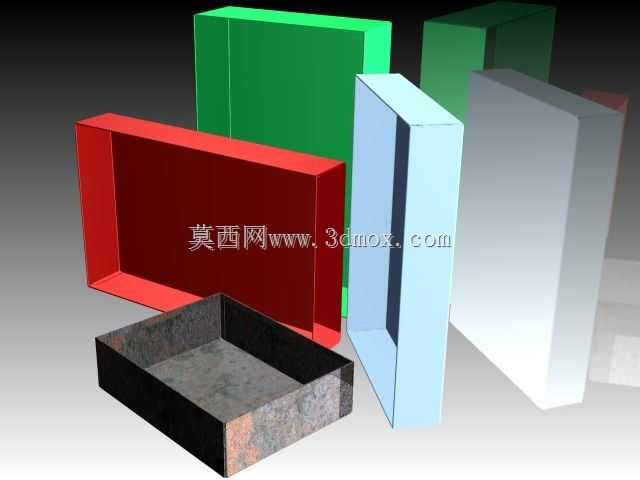

　　这类薄板拼接的盒体结构，在车间工位物料暂存、实验室小件样品分类、电子元器件周转场景中使用率极高，不同于一体冲压成型的盒体，拼接式结构可根据实际存放物品的尺寸快速调整围板高度与底面大小，不需要重新开模制作冲压模具，小批量定制场景下的适配性更强。设计时优先考虑薄板折边的咬合强度，围板与底板的衔接处采用折边扣合结构，不需要额外焊接或紧固件连接，手工即可完成组装，拆卸后可平板堆叠存放，大幅降低仓储与运输过程中的空间占用。不同颜色的围板可直接对应不同类别的存放物品，比如红色围板盒存放待检工件、绿色围板盒存放合格件、浅蓝色围板盒存放工装辅具、深色金属原色盒存放废弃边角料，现场目视化管理时不需要额外粘贴标识牌，远距离即可快速区分盒内存放物类别。

　　盒体的边角处做了小圆角过渡处理，避免薄板锐边划伤操作人员，围板顶部的折边做了内卷处理，既提升了盒体上口的结构刚度，防止取放物品时围板上口变形，也能消除上口的锐边风险。底板采用略厚于围板的金属薄板制作，承受常规小件物料的重量时不会出现中部凹陷变形，底板四周的折边与围板下沿的扣位配合间隙控制在0.1mm以内，组装后不会出现晃动感，盛放细小螺丝、电子引脚这类小尺寸零件时不会出现漏料问题。这类结构的尺寸调整逻辑非常清晰，只需要更改围板的裁切长度与折边高度，不需要改动整体的拼接结构逻辑，同系列不同尺寸的盒体可以共用同一套折弯模具，生产时的换模时间几乎可以忽略。在自动化生产线的线边工位，这类盒体可以直接嵌入工位工作台的置物槽内，

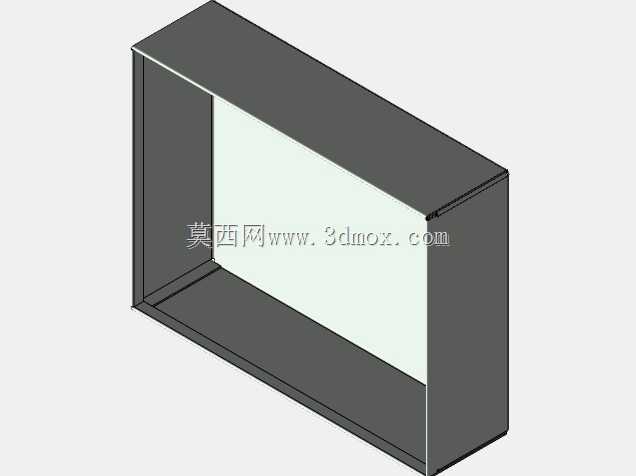

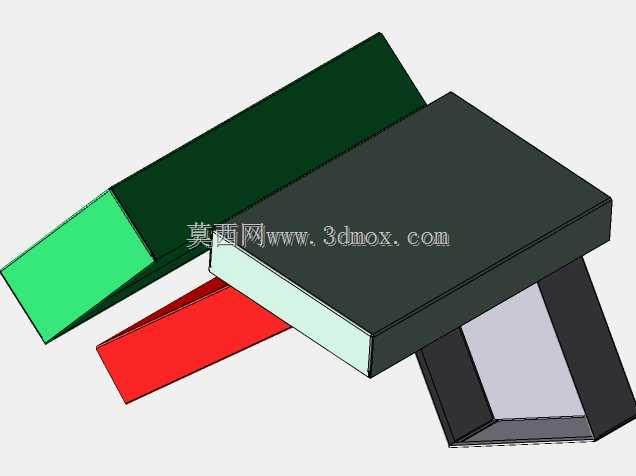

　　围板上口的折边刚好卡在置物槽的台阶上，不需要额外固定即可稳定放置，取空盒时直接向上提起即可更换，适配多品种小批量生产时的快速换产需求。做三维建模时，优先采用基体法兰加边线法兰的钣金特征搭建，所有折边的折弯半径统一取板材厚度的0.5倍，保证折弯加工时不会出现板材开裂问题，扣合位置的特征要预留板材厚度的间隙，避免组装时出现过盈无法扣合的情况。不同颜色的围板不需要额外做表面喷涂处理，可直接采用预涂彩涂板加工，加工完成后即可直接使用，省去后续表面处理工序，缩短生产周期。这类盒体的适用边界也比较明确，单盒承载重量不超过5kg时结构稳定性最佳，不适合存放带强腐蚀性的液体或尖锐的重型工件，若需存放较重工件，

　　可适当增加板材厚度并在围板拼接处增加点焊加固点，提升整体结构强度。日常使用时，多个同尺寸盒体可以上下堆叠放置，围板上口的内卷边刚好可以嵌入上方盒体底板的折边凹槽内，堆叠后不会出现滑落问题，充分利用垂直方向的存储空间。
