泳池溢水排水槽池壁衬里结构

　　该结构主要应用于室内外泳池的池壁边缘区域，承担泳池溢水收集、边缘防护、饰面衔接的核心作用，是泳池循环水处理系统与池体结构衔接的关键组成部分。日常使用中，泳池水面波动产生的溢流水会顺着池壁顶部的格栅盖板流入下方的排水腔道，直接接入泳池循环过滤管路，避免池水外溢至池岸区域，同时可快速排走水面漂浮的毛发、浮尘等杂物，维持泳池水面清洁度。

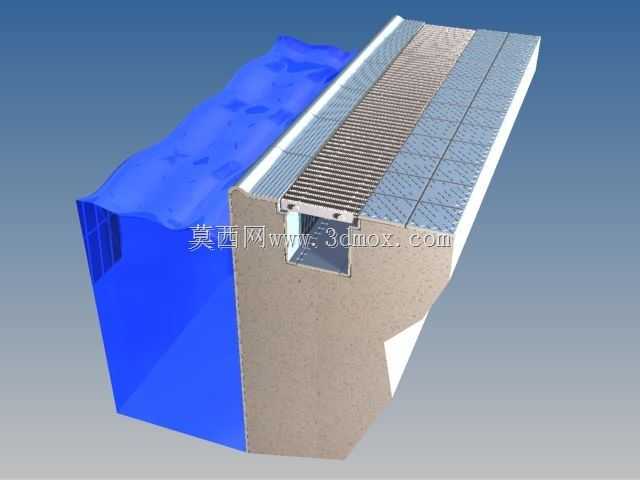

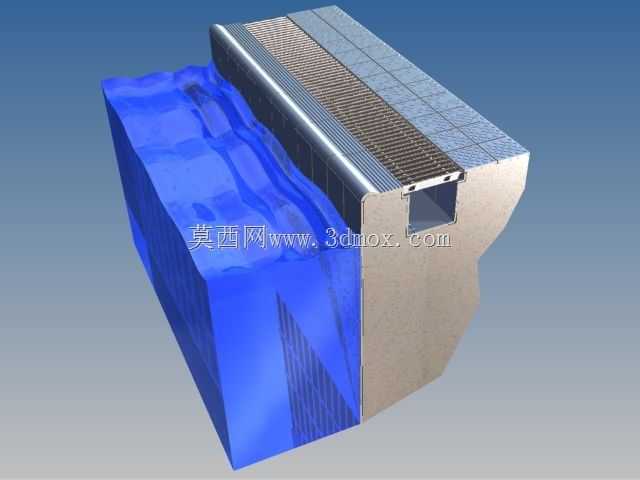

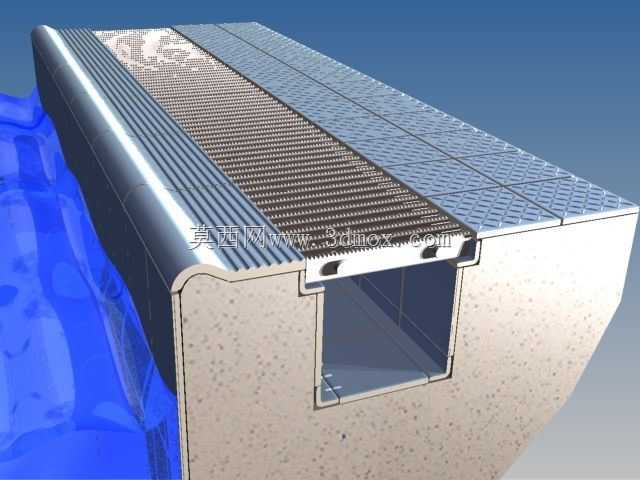

　　从功能特性来看，该结构采用预制混凝土基体作为承载主体，外侧与泳池水体接触的区域设置陶瓷衬里层，衬里表面做圆弧过渡处理，避免直角结构积存污垢，同时降低水流冲击产生的噪音，陶瓷材质本身耐水侵蚀、抗消毒剂腐蚀，长期接触泳池含氯水体不会出现锈蚀、剥落问题，日常清洁仅需常规擦拭即可维持表面光洁度。顶部的格栅盖板采用分块拼装设计，表面设置防滑纹理与条形排水缝隙，缝隙宽度控制在8mm以内，既保证溢水快速通过，又可避免游泳者脚趾卡入造成意外伤害，盖板与基体的搭接位置设置隐藏式卡扣，无需额外紧固件即可完成固定，后期检修清理排水腔时可直接掀开盖板，操作便捷。

　　设计过程中优先考虑了安装边界的适配性，基体的外侧轮廓匹配常规泳池池壁的砌筑厚度，可直接与池体混凝土结构浇筑为整体，无需额外做找平衔接，内侧排水腔的截面尺寸匹配常用的泳池循环管路接口，安装时可直接对接DN110规格的排水管道，减少现场裁切改管的工作量。衬里层与混凝土基体之间采用粘结层满粘固定，边缘位置做翻边处理，延伸至池岸饰面下方20mm，避免池水渗入基体与结构层的缝隙造成渗漏。格栅盖板的承载能力按照人均1.5kN的活荷载设计，可满足泳池边人员行走、临时放置清洁设备的承重需求，不会出现盖板变形、断裂问题。

　　在实际工程应用中，该结构可适配不同尺寸的标准泳池，单段模块长度为1m，现场安装时可根据泳池周长裁切拼接，转角位置配套有专用的转角模块，保证拼接位置的缝隙均匀、排水顺畅。结构的外侧陶瓷衬里可根据泳池整体装修风格更换不同纹理、色彩的饰面，无需改动基体结构即可适配不同的装修需求，兼顾功能性与装饰性。排水腔内部设置有一定的坡度，坡向排水接口位置，避免腔道内积水滋生细菌，腔道内壁做光滑处理，减少杂物挂附，降低后期维护的清理频率。
