普朗特原理气体空速测量速管三维建模

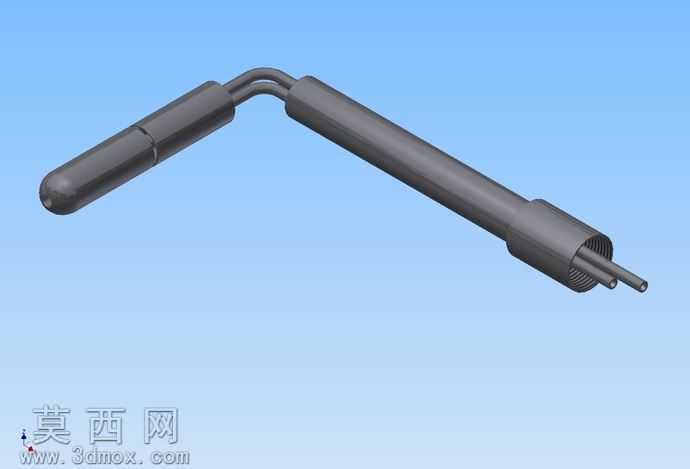

本模型为基于普朗特测速原理设计的气体空速测量速管，采用Autodesk Inventor完成全参数化三维建模，整体建模过程严格遵循实际测速探头的工程设计逻辑，先通过草图绘制速管各段的截面轮廓，利用扫掠特征完成弯管段的主体结构构建，再通过拉伸、切除特征依次加工出探头端的感压孔、尾段的引压接嘴结构，保证各段管路的同轴度与弯折角度完全符合流体测速的结构要求。材质渲染阶段，主体金属管段赋予哑光深灰金属材质，模拟不锈钢测速管的实际表面质感，对端部感压区域做细微的表面粗糙度区分，引压内孔做内表面哑光处理，还原金属管路内壁的加工质感，整体渲染采用淡蓝色渐变背景，打光采用柔和的侧上方主光源搭配补光，清晰呈现速管的弯折结构、端部探头造型与尾段多管引压的分层结构，避免阴影遮挡关键结构细节。结构设计上，该速管采用L型弯折布局，前端为圆润钝头的总压感测段，避免气流绕流干扰测量精度，弯折段采用平滑圆弧过渡，减少气流在管体表面的扰流影响，尾段为平行布置的总压、静压引压管路，端部做阶梯轴结构用于对接后续的压差检测管路，各段管壁厚度均匀一致，既保证结构强度，也符合实际测速管的轻量化设计要求。设计过程中充分考虑普朗特管的测速原理，总压孔正对来流方向，静压孔布置在管体侧面的气流平稳段，各孔位的位置、孔径比例严格参照工业测速探头的设计规范，保证模型可直接用于流体仿真分析参考、测速设备结构教学演示，整体建模过程无冗余特征，各参数可编辑调整，能够根据不同的测速工况修改管径、弯折长度、感压孔尺寸等参数，适配不同管径管道、不同流速区间的气体空速测量场景需求。
