喷水叶轮舷外发动机结构设计

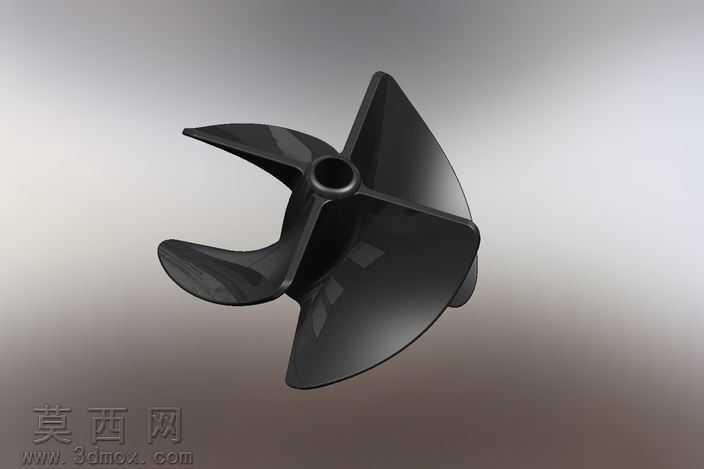

本作品为喷水叶轮舷外发动机的核心叶轮部件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定叶轮的中心安装轴孔基准，再围绕基准逐步构建叶片与轮毂的整体结构。建模阶段首先绘制轮毂的回转基体，以中心轴为旋转轴完成回转特征生成，精准控制轴孔的内径与轮毂外壁的锥度参数，保证后续与发动机输出轴的装配适配性。叶片部分采用曲面建模方式构建，先绘制单个叶片的翼型截面轮廓线，通过投影、放样生成叶片的基础曲面，再对曲面的进水面、出水面分别做曲率调整，优化叶片的扭曲角度与曲面顺滑度，保证水流经过叶片时可以获得稳定的推力导向，减少紊流带来的动力损耗。完成单个叶片建模后，通过圆周阵列特征生成全部叶片，阵列过程严格控制阵列角度与叶片间距，保证每个叶片的位置精度与动平衡性能，避免叶轮高速旋转时出现偏震问题。材质渲染阶段为模型赋予了高强度工程塑料材质，调整材质的哑光黑质感与轻微反光参数，模拟实际船用叶轮采用的增强尼龙或碳纤维复合材质的视觉效果，同时添加了环境光影与地面反射效果，清晰呈现叶片表面的曲面弧度与轮毂的结构细节。结构设计上充分考虑舷外发动机的喷水推进需求，叶片的前缘做了圆角过渡处理，避免水中杂物撞击造成叶片缺损，叶片与轮毂的衔接位置做了加厚圆角处理，提升结构连接强度，中心轴孔位置预留了键槽安装位，保证动力传输过程中的扭矩传递稳定性，整体结构完全匹配舷外喷水发动机的装配需求，可直接用于后续的装配模拟、流体力学仿真分析以及生产加工参考。
