医用护理病床及配套床头柜餐桌套件

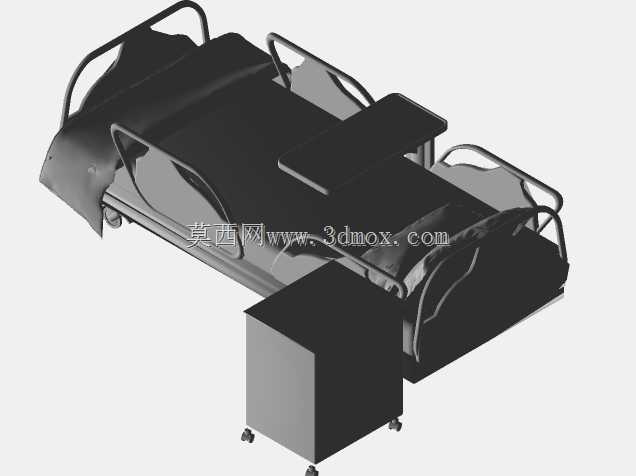

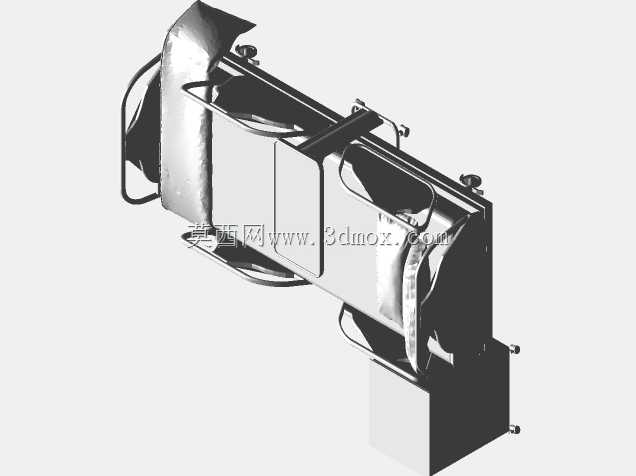

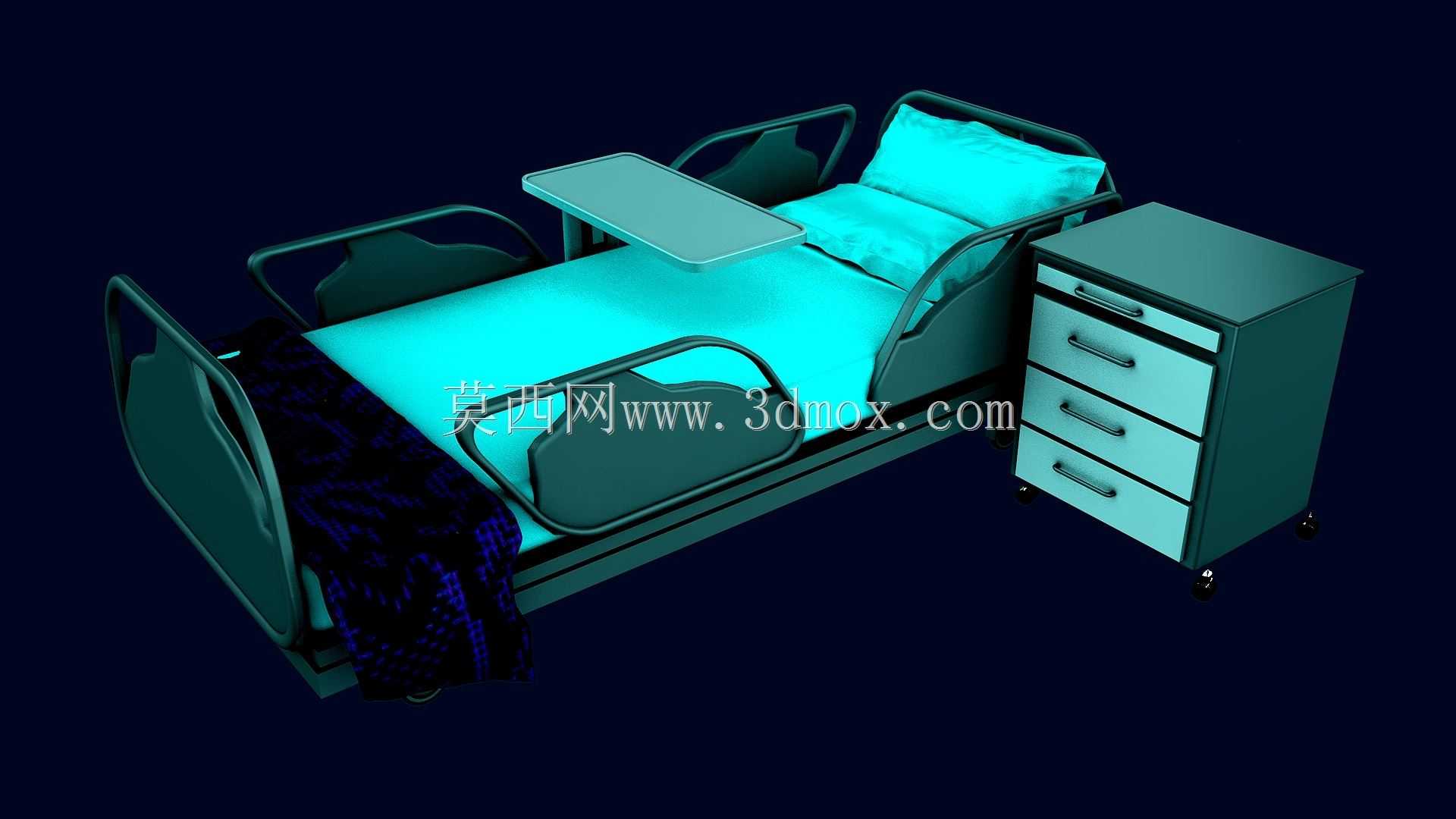

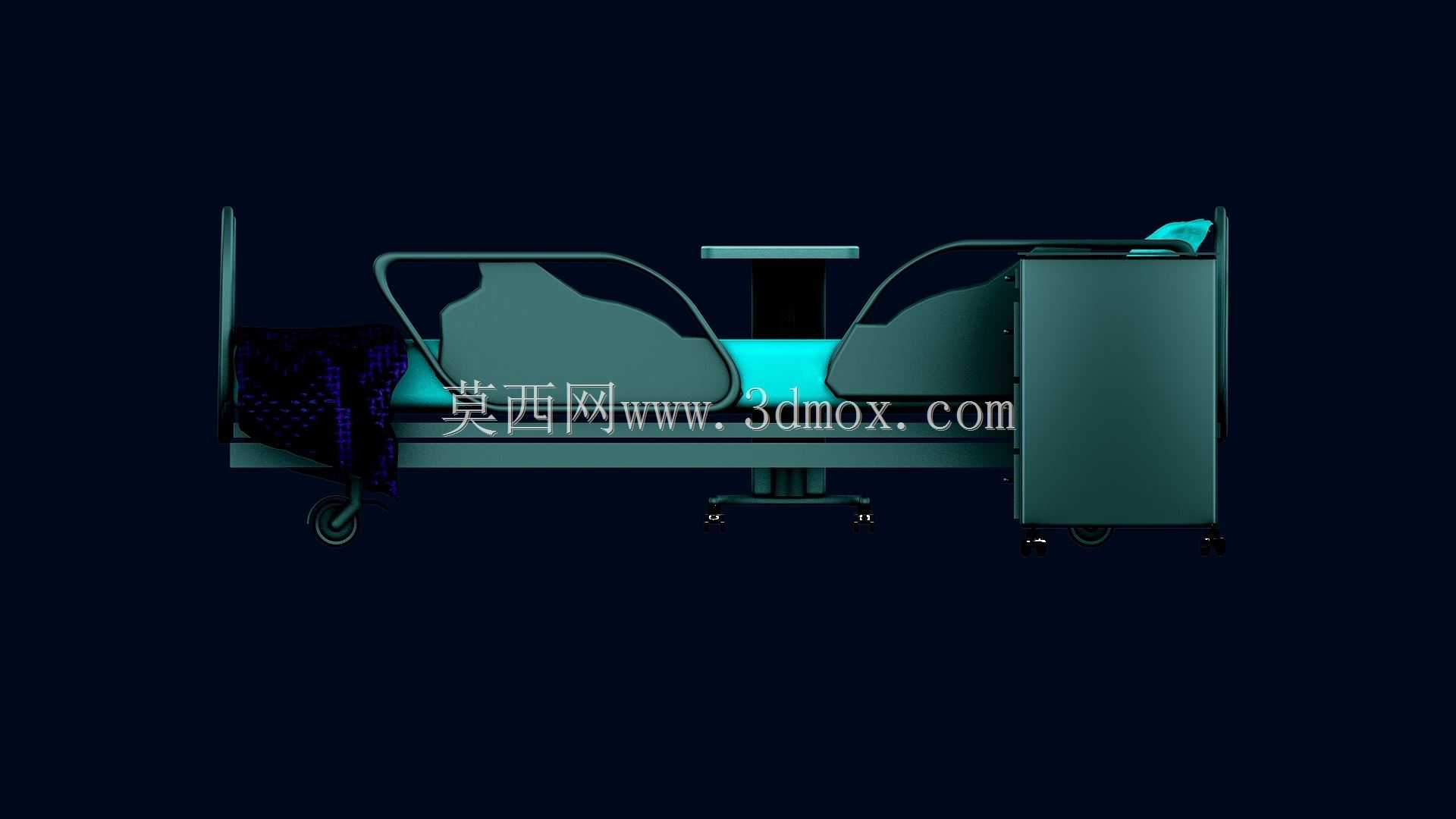

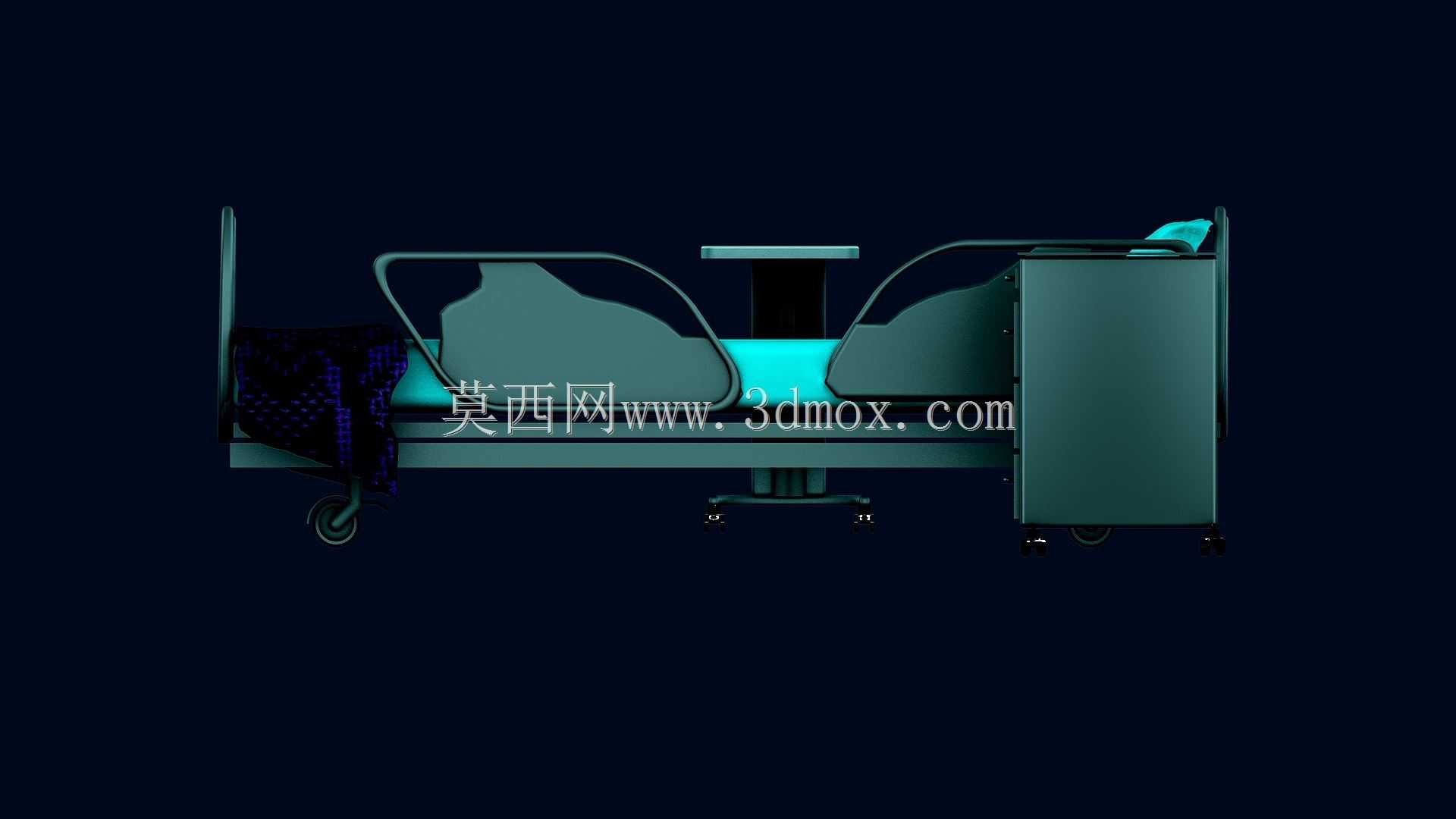

　　这套病房配套护理设施的三维结构，完整覆盖了普通住院病区日常护理所需的核心床单元配置，建模过程中优先还原了临床使用场景下的各部件交互逻辑，没有做脱离实际使用的夸张造型处理。床体主框架采用矩形钢管弯折焊接的承载结构，床面边缘设置的四组防护栏采用圆弧过渡的弯折造型，避免磕碰划伤，防护栏的翻转铰接位置预留了足够的操作间隙，抬升、落下的动作行程不会与床面边缘、床边桌的支撑结构产生运动干涉，符合日常护理操作中快速收放防护栏的使用需求。床体底部配置的四个万向脚轮，其中两个带刹车锁定结构，安装位置突出床架底梁边缘30mm左右，既保证推行转向时的灵活性，也避免床体移位时脚轮与墙体、设备带发生碰撞，脚轮的安装高度预留了120mm的底部净空，

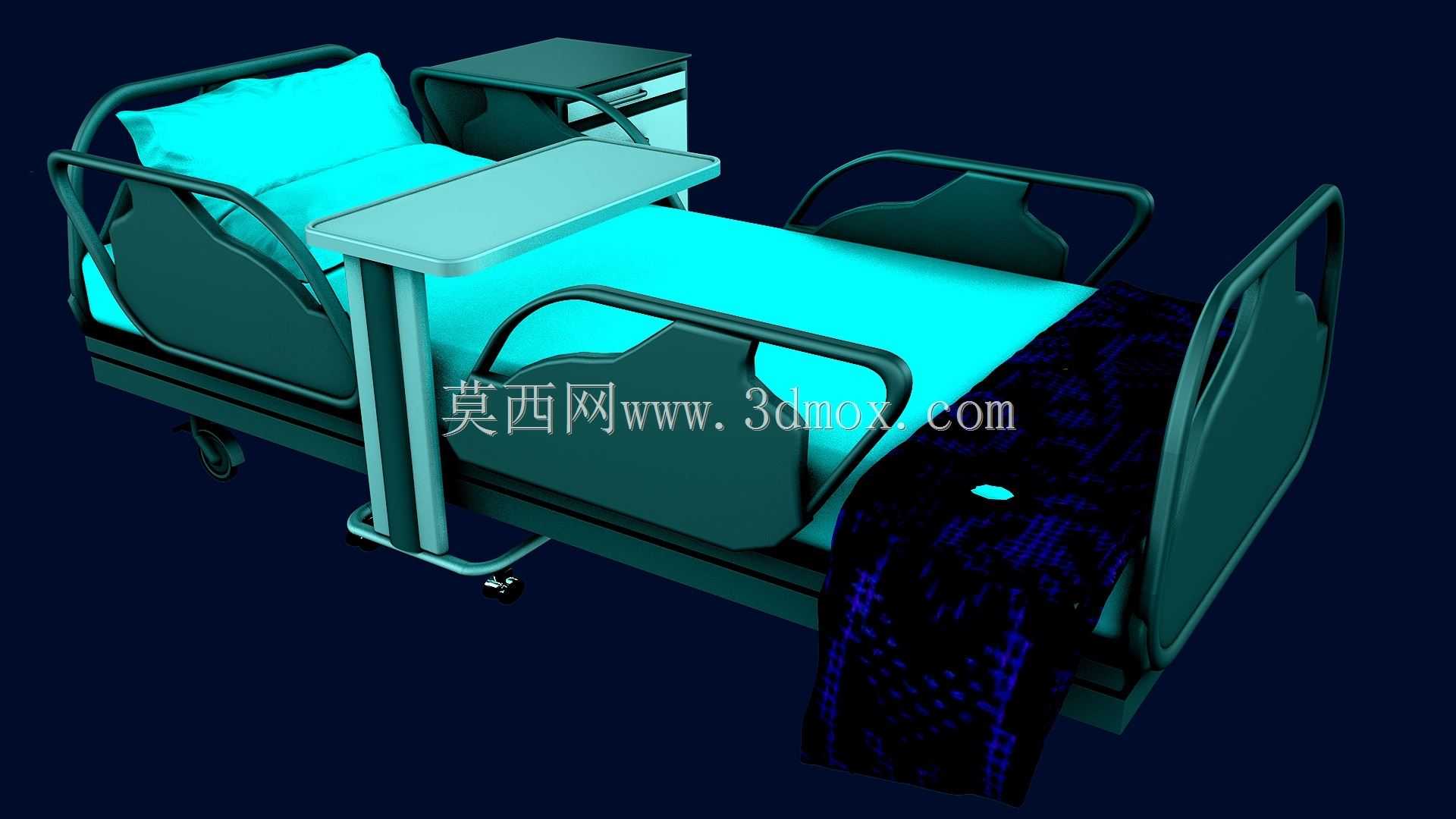

　　方便保洁人员清理床底污物，也适配病房常用的移位机、平车对接的高度要求。配套的床边桌采用C型支撑结构，底部悬臂可直接伸入床架底梁下方，让桌面能够平稳延伸至床面上方，桌面高度设置在750mm到950mm的可调区间，适配不同抬升角度的床面，满足患者床上进食、放置监护设备、医护人员临时书写记录的使用需求，桌板边缘做了10mm高的围边处理，防止放置的水杯、餐具、病历本滑落。配套的床头柜设置在床头侧旁，整体宽度控制在450mm，深度400mm，高度与床面齐平，不会遮挡床头的设备带接口，抽屉与柜门的分隔布局兼顾了患者私人物品存放、护理用品临时放置的需求，柜体底部同样预留了100mm的净空，避免卫生死角。

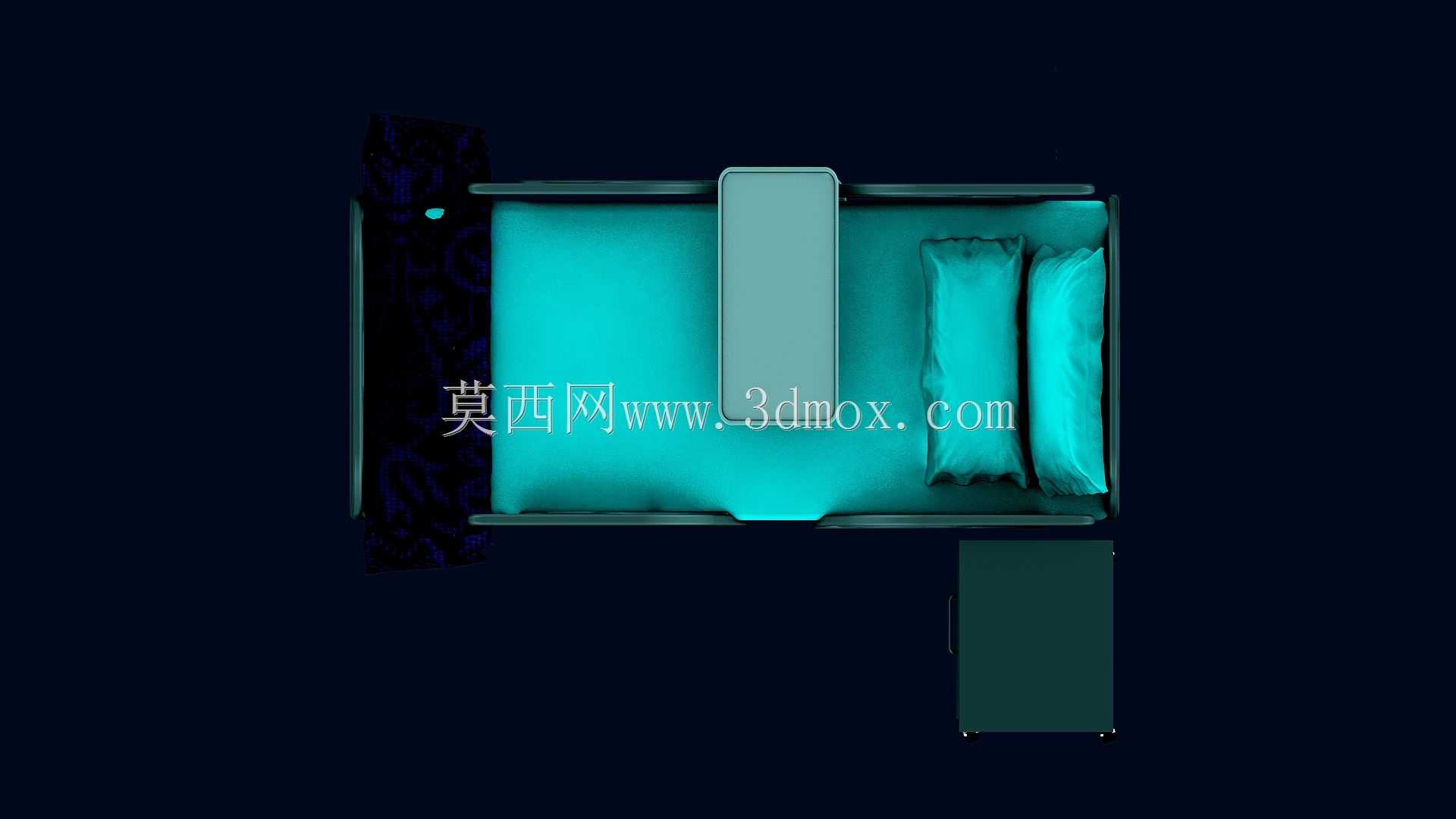

　　整套设施的外形尺寸严格参照普通病区的病房开间模数设计，床体整体长度控制在2100mm，宽度900mm，安装摆放时床体两侧预留的通行宽度不小于800mm，满足轮椅、治疗车通行的空间要求，床头与墙面的预留间隙不小于100mm，方便医护人员操作床头的供氧、吸引接口以及电源插座。建模过程中对各部件的连接节点做了还原，比如防护栏的锁止结构、脚轮与床架的连接座、床边桌的高度调节锁紧机构、床头柜的抽屉滑轨安装位，都按照实际钣金加工、管材弯折的工艺要求做了结构预留，没有出现无法落地生产的薄壁、干涉结构。床面的软包部分做了分层结构示意，底层为承重支撑板，上层为高密度海绵垫层，最外层的防水面料包覆边缘做了压边处理，方便日常消毒擦拭，

　　床尾预留的标识牌安装位，尺寸适配常规的护理信息卡插槽，方便医护人员快速识别患者护理等级、饮食禁忌等信息。床边桌的支撑立柱采用薄壁矩形管结构，内部设置的升降导向槽保证桌面升降时不会出现偏摆，底座的配重区域做了加厚处理，避免桌面放置较重物品时出现倾翻，底座底部设置的四个防滑脚垫，在非移动状态下可以保证桌子的稳定性，不会被轻易碰移。床头柜的台面采用一体成型的圆角设计，台面边缘做了挡水沿，防止清洁时的液体流到柜体侧面，柜门的合页安装位预留了调节间隙，方便装配时调整门缝间隙，抽屉的滑轨采用三节静音滑轨，抽拉行程足够完全拉出抽屉，方便取用深处放置的物品。整套模型的结构拆分完全对应实际生产的装配逻辑，各部件的壁厚、连接孔位都按照常规五金配件的安装尺寸做了匹配，不管是用于病房布局规划的可视化演示，还是用于护理设备的结构改型参考，都能直接提取对应的尺寸参数做进一步的工程化调整，不需要重新做基础结构的测绘建模。
