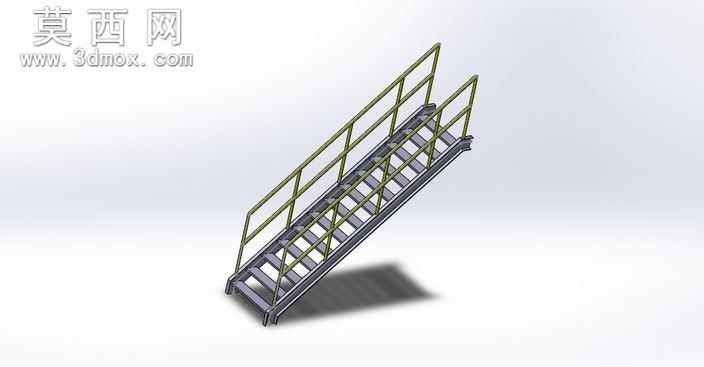

参数化工业斜梯带双侧防护栏杆结构

本作品为采用SolidWorks2012搭建的参数化工业斜梯三维模型，建模全程依托方程式驱动实现全尺寸关联，可通过修改核心参数快速更改轨道长度、梯身倾斜角度、胎面尺寸、扶手高度及栏杆排布，无需逐零件重绘即可适配不同安装场景的尺寸需求，大幅提升同类型梯具的设计迭代效率。模型整体采用自顶向下的设计思路，先搭建梯身主梁的倾斜基准面，再以基准面为依托逐次排布台阶踏面、踢面结构，每一级台阶的间距均通过全局方程式锁定，确保调整梯身总长度时台阶始终保持均匀排布，不会出现间距错位、踏面倾斜的问题。双侧防护栏杆采用圆管型材搭建，栏杆立柱与梯身主梁通过焊接约束绑定，横向扶手的弧度与梯身倾斜角度完全匹配，栏杆的竖向横杆间距符合工业安全防护的常规间距要求，可根据使用场景的安全规范快速调整横杆数量与间距。渲染阶段采用金属材质赋予梯身主体，踏面添加防滑纹理质感，栏杆采用哑光金属漆材质区分，通过环境光影渲染还原梯具的真实金属质感，阴影效果贴合工业场景的光照逻辑，可直接用于方案展示与装配校核。模型结构完整还原了工业斜梯的所有核心部件，包含梯身主梁、台阶踏面、双侧扶手、栏杆立柱、底部安装支座，各部件之间的装配约束完全符合实际安装逻辑，底部支座预留了安装孔位，可直接导入装配体与平台结构进行配合验证。参数化设计的特性让该模型具备极强的复用性，无论是厂房检修梯、设备操作梯还是建筑配套斜梯，都可通过调整参数快速生成对应尺寸的模型，无需从零开始建模，能够有效帮助设计人员缩短梯具类产品的设计周期，减少重复建模的工作量，同时方程式驱动的尺寸关联也能避免手动改尺寸出现的配合错误，保证模型结构的准确性。
