2000W12V车载逆变器外观结构三维设计

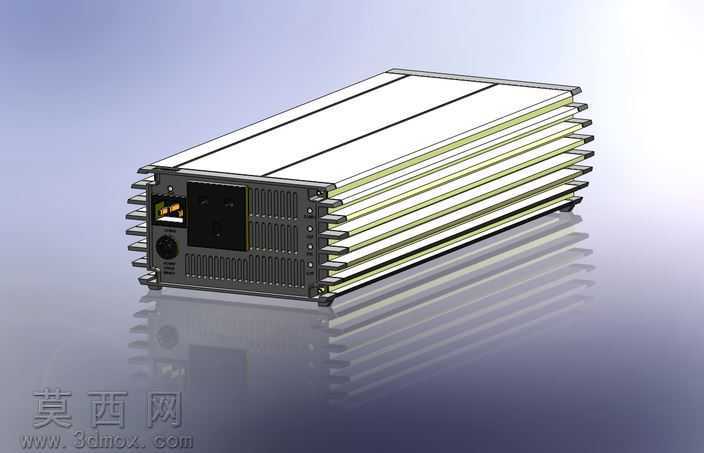

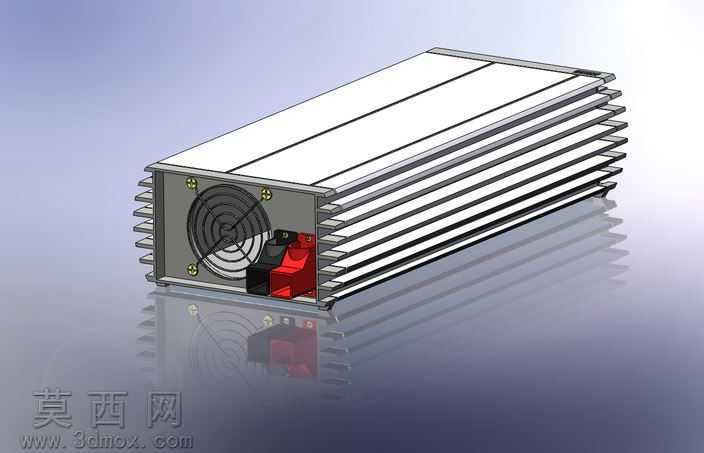

本作品为2000W12V逆变器的三维数字化设计成果，建模阶段依托三维参数化设计工具完成全尺寸1:1还原，首先从产品核心功能需求出发，梳理逆变器直流输入、交流输出的端口布局逻辑，确定壳体的长宽高比例适配车载安装场景的空间限制。建模过程中优先完成内部功率器件的排布占位，再反向推导外部散热壳体的结构：壳体侧面采用多层平行鳍片式散热结构，每一片散热鳍片的厚度、间距都经过参数化约束，既保证足够的散热接触面积适配2000W功率的发热需求，又控制整体重量不会过度冗余，鳍片边缘做了微小的倒角处理，避免生产组装过程中出现锐边划伤的问题。壳体端面的接口区域做了分区设计，一侧布置直流输入接线端口与散热风扇安装位，另一侧布置国标五孔交流输出插座、开关按键与状态指示灯开孔，所有开孔位置都和内部对应的元器件安装位做了同轴心约束，保证后期组装时的对位精度。材质渲染阶段，壳体主体采用磨砂黑色硬质塑料搭配银灰色金属散热鳍片的材质组合，金属鳍片赋予轻微的拉丝纹理与低粗糙度的金属反射属性，塑料壳体部分添加细微的颗粒质感还原真实注塑件的表面效果，接口区域的金属触点做了高反光的镀铬材质处理，指示灯区域添加半透明的磨砂PC材质，模拟通电后光线漫透射的视觉效果。整体结构设计采用上下扣合的壳体装配逻辑，侧边预留隐藏式螺丝安装位，既保证外壳装配的结构强度，又不会让螺丝外露破坏外观的整体性，底部预留四个防滑胶垫的安装凹槽，适配平放使用的场景需求。设计过程中充分考虑了量产的工艺可行性，所有壳体的壁厚保持均匀一致，避免注塑生产时出现缩痕、缺料的问题，散热鳍片的拔模角度做了统一设置，方便模具开模时的顺利脱模，接口开孔的边缘都做了止口结构设计，提升壳体拼接处的密封性，减少灰尘进入内部电路的风险。渲染输出阶段采用柔和的影棚布光，在产品下方添加柔和的反射倒影，突出金属散热片的层次感与壳体的材质对比，清晰展现产品的外观细节与结构特征，可直接用于产品前期的外观评审、结构验证以及宣传素材制作。
