欧式复古雕花弯腿家具支撑构件

　　做家具结构设计快十二年，经手的支撑类构件没有一千也有八百，这次拿到的这款弯腿构件，刚打开数模就知道是走古典家具路线的成熟款，不是那种随便拉个曲面凑数的网红款。先从实际应用场景说，这类腿型最早是从欧式古典家具的cabriole leg演化来的，现在国内做中高端实木家具、定制整装的厂商用得特别多，不是那种批量走量的出租屋快消家具能用的——毕竟曲面加工成本摆在那，一般用在餐厅实木餐桌、主卧雕花床头柜、客厅边几、甚至是整木定制的浴室柜上，部分做复古风展示柜的展陈厂商也会选这款做支撑，搭配实木雕花或者描金工艺，出来的质感比直腿款强不止一个档次。

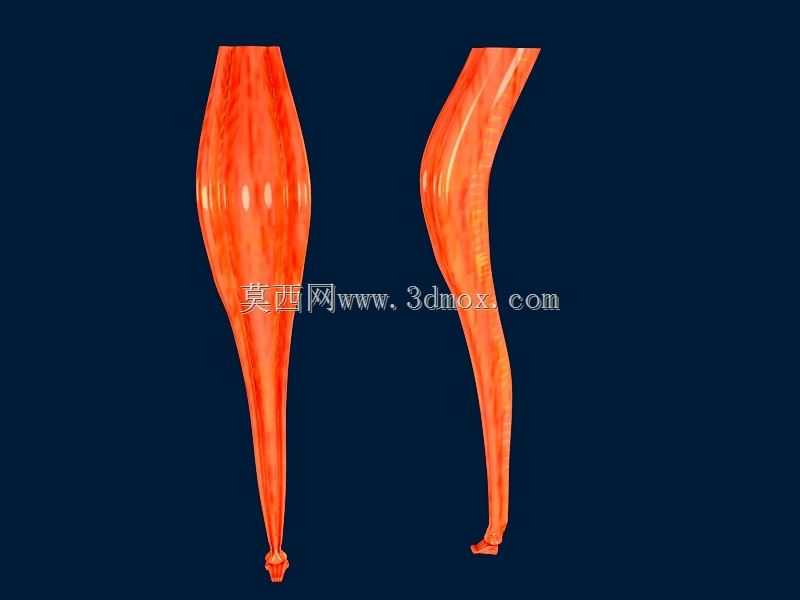

　　说回设计本身，这款腿的曲面过渡是真的下了功夫的，不是简单的单曲面扫掠，从顶部安装面往下，先做了外扩的膨出段，这个位置刚好对应人坐下时膝盖可能碰到的桌沿下方区域，做圆弧膨出不是为了好看，是实际使用中能避免磕碰，之前做过一款直腿餐桌，用户反馈坐进去的时候膝盖总磕腿板，后来改款就是把腿上部做了外扩弧面，问题直接解决。再往下是向内收的细腰段，这个位置的曲率是反复调过的，既保证视觉上的纤细感，又不会因为截面太小影响结构强度——之前踩过坑，为了追求好看把收腰段做太细，做静压测试的时候直接从细腰处断裂，后来算过抗弯截面模量，这款的收腰段最小截面直径留了足够余量，就算是1.4米的实木餐桌，四条腿均匀承重的话，单腿承重能到80公斤以上，完全满足日常使用要求。最底部的脚位做了微微外撇的处理，还留了5mm的平底安装面，这个细节很重要，很多新手做弯腿的时候脚位是斜的，后期装可调脚或者脚垫的时候根本装不平，地面稍有不平就会晃，这款的底部安装面是水平的，不管是装橡胶防滑脚垫还是金属可调脚，都能完全贴合，安装的时候不用额外打磨找平，省了车间师傅很多功夫。

　　再讲安装边界，顶部的安装面做了40mm见方的平整贴合面，还预留了三个沉头孔位，孔位是按三角形排布的，比四个孔的排布更能适应安装误差，毕竟家具厂的板材打孔难免有1-2mm的偏差，三角形孔位就算稍微偏一点，也能顺利拧上自攻螺丝，不会出现孔位对不上要重新扩孔的情况。安装面和腿身的过渡处做了3mm的圆角，不是直角，这个细节是考虑到实木家具安装的时候，直角边容易磕碰到桌板的漆面，圆角过渡就算安装时稍微蹭到，也不会刮掉漆。另外整个腿的外轮廓最大膨出位置距离安装面的垂直距离是180mm，这个尺寸是卡着常规餐桌的桌下净空做的，常规餐桌桌沿到地面高度是750mm，桌板厚度40mm的话，桌下净空是710mm，膨出段在180mm位置，刚好不会碰到成年人的大腿，之前有款类似的腿把膨出段做在250mm位置，个子高的用户坐进去腿就会顶到膨出的位置，体验特别差，这款的尺寸就刚好避开了这个问题。

　　从加工适配性来说，这个数模的曲面是G2连续的，不管是用五轴雕刻机做实木加工，还是用失蜡法做铸铜、铸铁的金属款，或者是用树脂翻模做装饰款，都不会出现曲面折痕，加工出来的表面打磨量很小，不用师傅反复补腻子修曲面。之前接触过一些网上下载的免费腿模型，曲面是碎面拼的，导入加工软件之后到处是破面，光修面就要花大半天，这款的数模是整面做的，曲面质量很高，导入UG、Mastercam都能直接生成刀路，省了很多前期处理的时间。另外腿身的曲面没有做特别深的雕花凹槽，是光面的基础款，厂商拿到手之后可以根据自己的产品定位做二次加工，要做简约款就直接打磨上漆，要做复古款就可以在膨出段加雕花、描金、做旧，适配性很强，不用重新做基础曲面，能省很多建模时间。

　　实际选型的时候要注意，这款腿的总高度是720mm，适配的桌板厚度在30-50mm之间，装完之后总高度刚好在750-770mm，符合人体工程学的餐桌高度要求，如果是做床头柜的话，总高度一般是500mm左右，可以直接把模型从底部截短，因为收腰段往下的曲率是线性变化的，截短之后不会破坏整体的比例美感，不用重新调曲面。如果是做更高的吧台桌，不建议直接把腿拉长，因为拉长之后细腰段的截面占比会变小，抗弯强度会不够，最好是在腿的中部加一个横向的拉档，连接四条腿，提升整体的结构稳定性。另外安装的时候，如果是用在密度板或者颗粒板的桌板上，不要直接用自攻螺丝，最好在安装位置预埋塑料螺母，不然时间长了螺丝容易松动，出现桌腿晃的问题，这个是实际安装中总结的经验，和模型本身没关系，但选这款构件做设计的时候最好提前考虑进去，避免后期售后问题。
