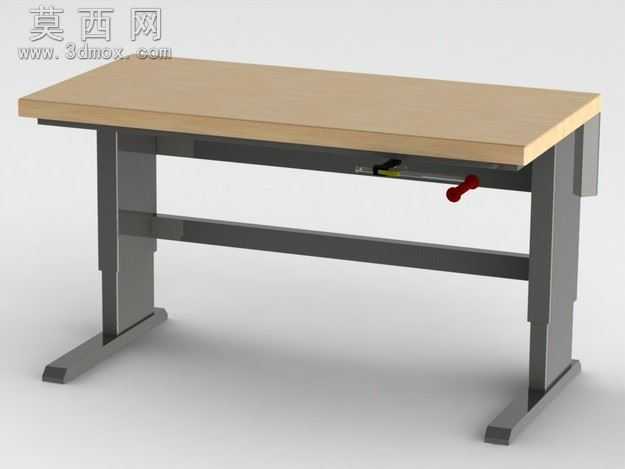

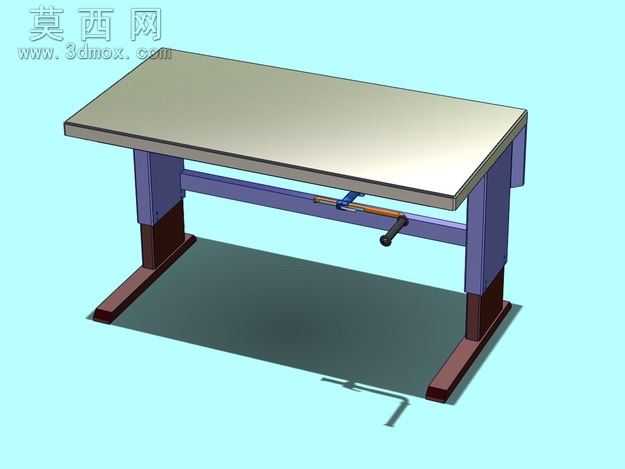

SOVELLA DRIVESCREW 工作台 V-7.0

在 Solidworks 文件转到上部框架-3 和下"伴侣"选择较低高度、 中期的高度或上部高度来调整高度。

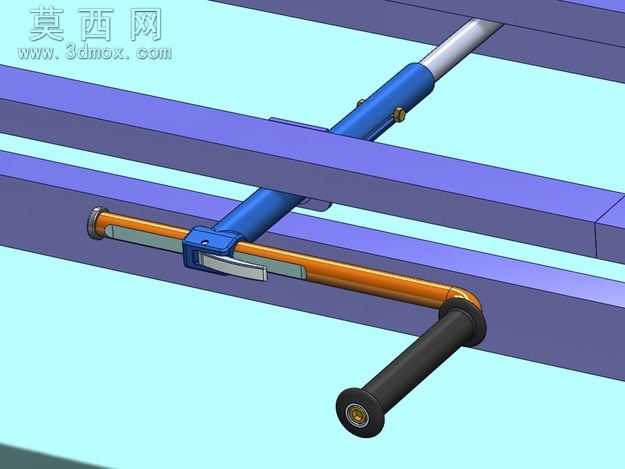

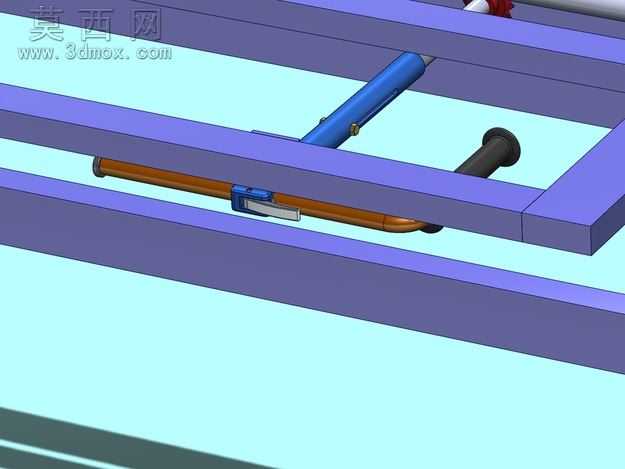

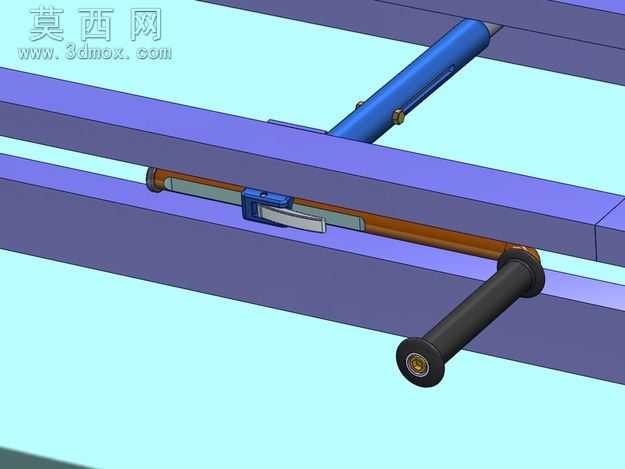

可以通过单击并拖动移动可调手动曲柄。也去柄 4"队友"选择"配载翻转"和配载的位置单击鼠标右键并选择"翻转的伴侣要对齐方式"翻转该句柄。
（用于查看目的只是颜色）

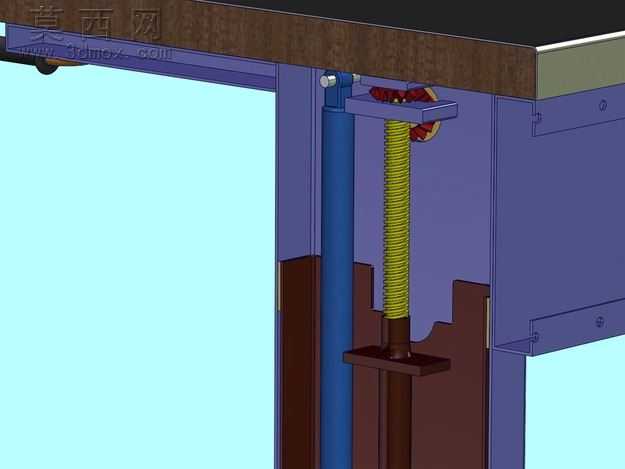

2 3 毫米的螺丝驱动器启动平方米线程直径 12 毫米螺距 25 毫米，为更好的效率比单启动线程。

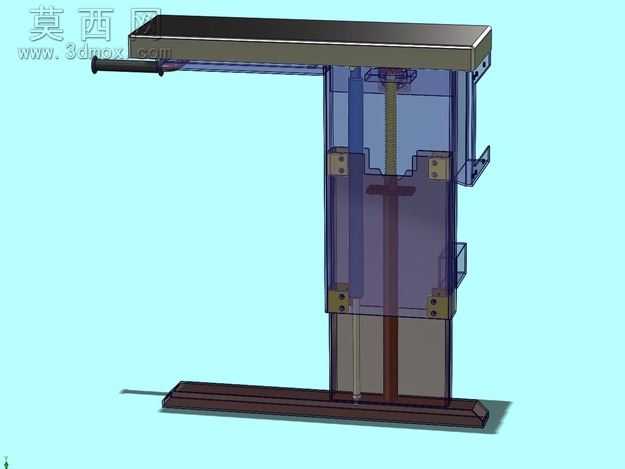

在此版本上的腿有多一点点深度比原来的设计。

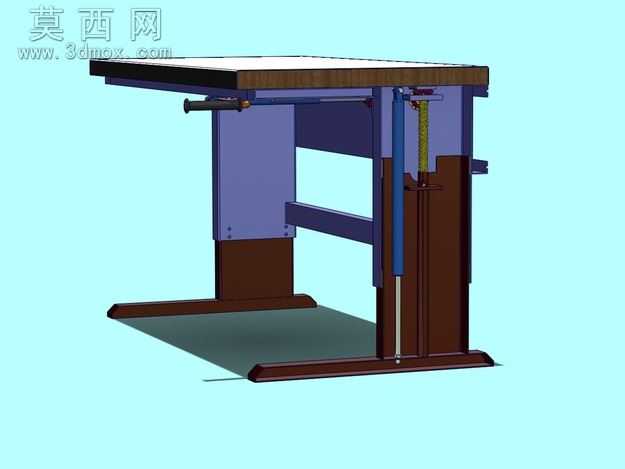

腿滑块轴套是油浸渍青铜与小腿下部 2 套管和 2 套管，增加稳定性的上部腿上。套管材料也可以硬尼龙。也可以从其他版本长凳辊轴衬。

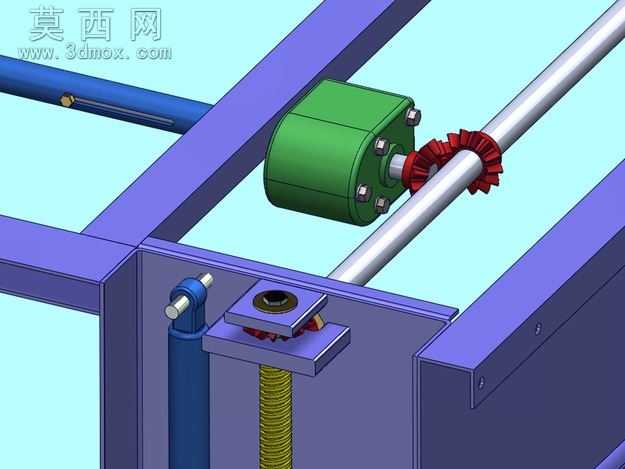

与 12 毫米螺纹是可能要运行所有相同齿轮大小、 比例已经很高了与线程和手动曲柄。

此外此版本可能与球螺母上的驱动器螺丝为更高的效率运行。

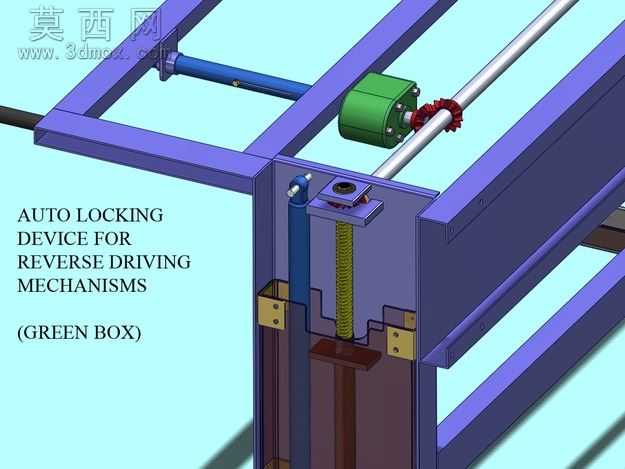

这个版本也有的选项自动锁紧装置，具有较高的反向驱动，你可能期望与球螺母系统的机制。为了进一步减少摩擦最终要导致反向驱动器。大量的反向驱动器可能会有危险导致手摇到无法控制的旋转和移动的工作台上，以降低危险的速度。

此锁紧装置是类似于自动缩回安全带，它具有离心式触发器和议案的触发器。任何多余的速度或刺耳的议案将导致它把锁起来。它位于主要导线轴附近的曲柄轴的手上，负载很低在此位置轴将很容易就锁。

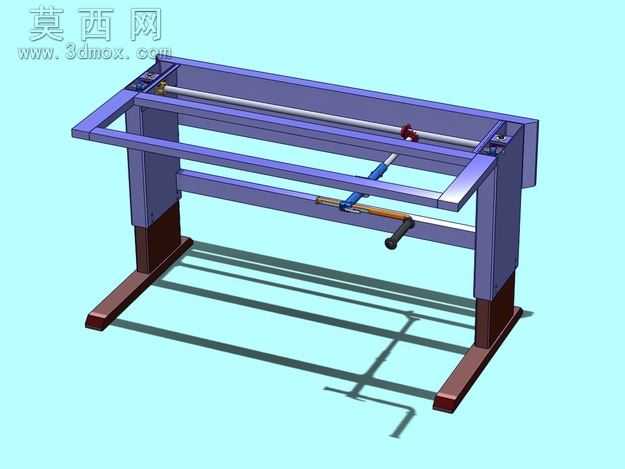

此版本使用 OD 25 毫米 10 毫米 ID 主要横向传动轴，减少了这方面的机制上的载荷。

最终的比率是 78:1 可调式手曲柄的短 150 毫米的位置，
和 157:1 可调式手曲柄长 300 毫米的位置，

手动曲柄可进一步减少大小的东西像短 125 毫米和 250 毫米长。应留手曲柄的其他层面，它经过优化的人体工学和电源性能保持不变。

400 毫米旅行是该句柄的 33 轮

估计成本 $350 到 400 美元或与球螺母驱动器螺丝和自动锁机制 $450 到 500 元。

其他功能，如气弹簧和性能数字是非常相似，如果不是相同
Sovella 工作台 V-6.0

感谢大家在 GrabCad 和 Sovella 作这种挑战可能。
