医用病房床边储物收纳柜结构设计

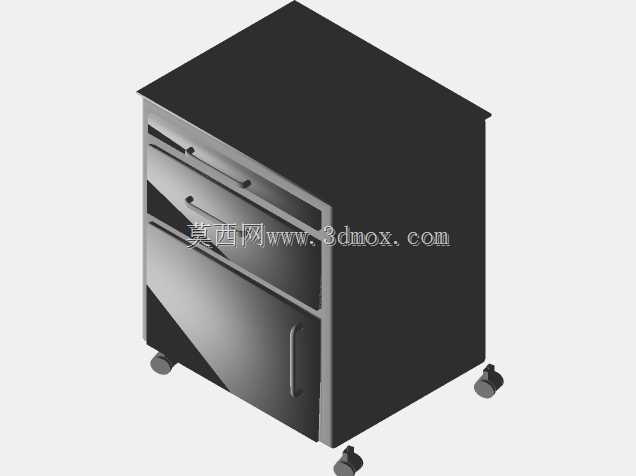

　　这款床边柜体的设计，最初是从普通病房日常护理的实际痛点切入的——临床场景里，患者的私人物品、护理耗材、日常用物一直缺乏就近规整的存放位置，传统木质床头柜易受潮霉变、耐消毒腐蚀性能差，频繁的含氯消毒剂擦拭后表层很快起皮脱落，使用寿命短且容易藏污纳垢，不符合院感防控的要求。做结构设计的时候，首先把柜体的主体框架材质锁定为冷轧钢板折弯成型，侧边做一体化的圆弧收边处理，避免病房内人员走动、患者起身活动时被尖锐棱角磕碰，所有折弯边都做了压边处理，没有外露的快口毛刺，装配后拼接缝隙控制在1mm以内，减少灰尘和污渍的积存缝隙，日常擦拭消毒的时候可以一次性擦净，没有清洁死角。

　　柜体的储物空间做了分层功能划分，最上层是高度120mm的浅抽屉，设计用来放置患者的小件随身物品，比如口服药盒、眼镜、纸笔、门禁卡这类取用频率高的小物件，抽屉采用三节静音滑轨，抽拉行程可以达到抽屉总深度的80%，取放深处物品的时候不需要完全把抽屉拽出，避免抽屉滑脱坠落的风险，滑轨的承重按照单抽屉15kg做校核，日常放置水杯、药盒等物品完全不会出现变形卡滞。中间层是高度220mm的中抽屉，预留的空间可以放置患者的换洗衣物、护理垫、毛巾这类稍大的个人物品，抽屉拉手采用通体长条形的弧形金属拉手，拉手表面做哑光防滑处理，不管是患者坐卧状态还是护理人员站立状态，都能顺手找到施力位置，不需要刻意调整手部角度就能拉开抽屉。最下层是通高的对开储物仓？不对，看结构是单开门的大储物格，内部预留了可调节的层板安装孔位，可以根据存放物品的高度调整层板位置，大到患者的脸盆、暖水瓶，小到整包的护理耗材、备用病号服都能放进去，柜门的铰链采用阻尼缓冲结构，开关门的时候不会产生碰撞异响，避免影响病房内其他患者休息，柜门内侧还预留了小型置物格，可以放置体温计、压舌板这类小型护理用具，不用打开整个柜门就能快速取用。

　　柜体的底部安装了四个静音万向脚轮，其中两个带刹车锁定结构，日常清洁地面的时候可以轻松推动柜体挪开位置，清理完之后踩下刹车就能把柜体固定在床边，不会因为患者倚靠或者地面轻微倾斜出现滑移，脚轮的轮面采用软质TPU材质，滚动的时候不会划伤PVC病房地面，也不会产生滚动噪音。整体外形尺寸控制在宽度480mm、深度450mm、高度760mm，这个尺寸是经过病房空间校核的——普通病床的侧边到病房墙面的通行距离一般在800mm左右，柜体放在床边之后，剩余的通行宽度完全可以满足轮椅、护理推车的通行需求，不会挤占病房的公共通行空间，柜体的顶面高度和病床的床面高度基本齐平，患者躺在床上的时候，伸手就能拿到柜面上放置的水杯、呼叫器、手机等物品，不需要起身探身，降低坠床的风险。

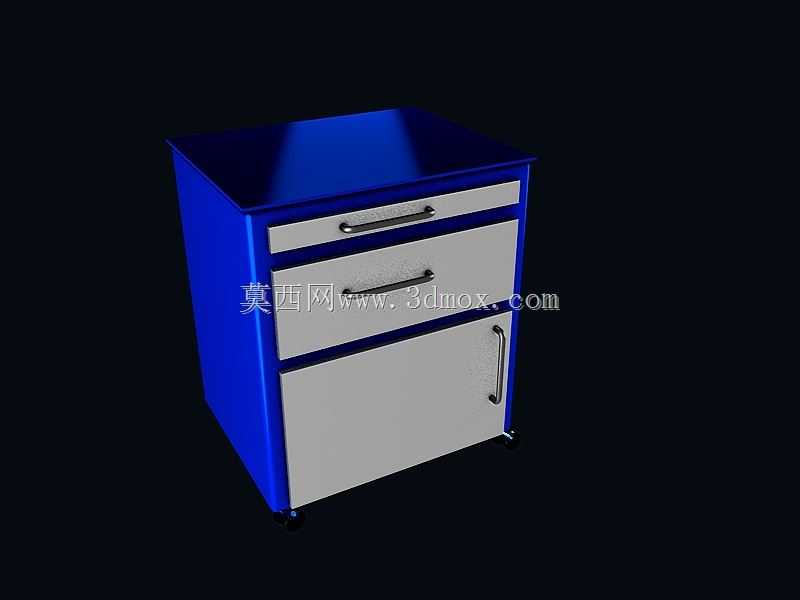

　　柜体的表面处理采用静电粉末喷涂工艺，涂层厚度控制在60-80μm，耐摩擦、耐常见消毒剂腐蚀，反复擦拭也不会出现掉色、脱落的问题，侧边的蓝色装饰面和柜体的浅灰色门板做了色彩区分，既符合医疗空间的整洁视觉要求，也能让患者快速识别柜体位置，不会和病房内的其他设备混淆。结构设计的时候，所有的连接部位都采用隐藏式螺丝固定，柜体外部没有外露的螺丝头，避免勾挂患者的衣物或者输液管路，柜体的背部做了靠墙的限位凸点，让柜体和墙面之间保持20mm的间隙，既可以避免墙面返潮导致柜体背板锈蚀，也能让电源线、吸氧管这类管路从间隙里顺畅通过，不会被柜体挤压变形。

　　从实际使用的角度考虑，这款柜体的结构全部采用可拆解的装配结构，零部件的通用化率达到90%以上，后期如果出现拉手损坏、滑轨卡滞、脚轮磨损的问题，不需要整体更换柜体，只需要更换对应的标准件就能继续使用，降低运维成本。整体承重按照整柜均匀承载80kg做结构校核，即使在最下层储物格放置较重的物品，柜体也不会出现变形、侧板弯曲的问题，框架的折弯处都做了加强筋处理，长期使用也不会出现柜门错位、抽屉抽拉不畅的问题。在院感防控的细节上，柜体的顶面做了1mm高度的围边，避免柜面上放置的水杯倾倒后液体流到地面或者柜体内部，液体洒出后会被围边挡住，用抹布就能快速擦拭干净，不会渗到柜体缝隙里滋生细菌。
