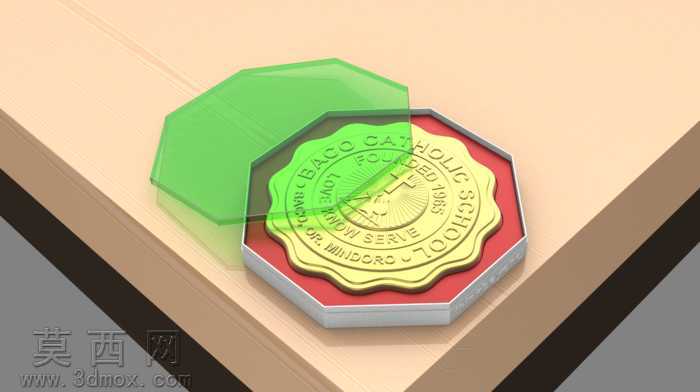

BCS天主教学校八边形纪念奖牌三维设计

本作品为BCS天主教学校专属纪念奖牌的三维设计成果，整体采用八边形外轮廓搭配圆形内芯的经典奖牌结构，建模阶段以SolidWorks为核心工具，先通过草图绘制精准勾勒八边形外框的等距边长，确定整体1:1的实物比例基准，再逐层拆分奖牌的叠层结构：最外层为哑光银灰色金属包边，采用拉伸凸台命令生成均匀厚度的边框实体，边缘做0.2mm的圆角钝化处理，避免实物加工时出现锐边割手的问题；边框内侧嵌入一圈正红色哑光衬垫层，通过等距偏移草图生成与内芯匹配的环形结构，衬垫厚度略低于金属包边0.3mm，形成自然的层次落差。核心内芯为仿黄金质感的冲压纹章区域，建模时先导入校徽平面矢量轮廓作为参考，通过包覆命令将环绕排列的校名文字、建校年份、宗教标识纹样精准蚀刻在金质章面，章面边缘采用波浪形齿边设计，通过圆周阵列命令生成均匀分布的16个波浪齿，还原传统奖牌的压印质感；章面上方叠加半透明绿色八边形装饰层，采用透明亚克力材质参数设置，建模时通过抽壳命令生成1mm厚度的薄片实体，与下层金质章面保留0.5mm的间隙，模拟叠放展示的通透效果。渲染阶段采用工作室暖光环境，主光源从45度斜上方打亮章面的浮雕纹理，辅助光源补光消除金属材质的暗部死黑，分别为不同结构赋予对应材质：银边采用磨砂金属材质，调整粗糙度参数至0.3模拟哑光金属的漫反射效果；红色衬垫采用橡胶漆材质，粗糙度设置为0.8呈现细腻的哑光红质感；金质章面采用抛光黄金材质，添加轻微的凹凸贴图模拟冲压纹理的细微触感；绿色透明层设置折射率1.49、透明度85%，还原亚克力板材的通透折射效果。整体设计兼顾纪念徽章的文化属性与工业加工的可行性，所有结构均做拔模斜度处理，适配冲压、滴胶、电镀等常规奖牌加工工艺，叠层结构的尺寸公差控制在0.1mm以内，确保各部件组装时的贴合度，既完整呈现校徽的文化标识元素，又通过多层材质搭配提升奖牌的精致质感与纪念价值。
