发动机用凸轮轴精密三维结构设计

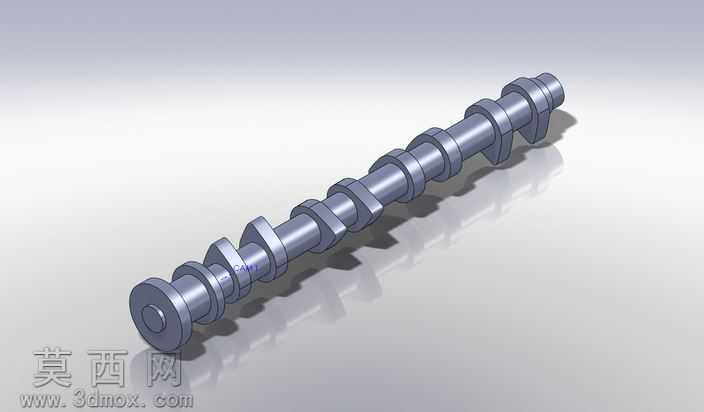

本作品为发动机配气系统核心部件凸轮轴的三维建模成果，建模过程依托三维设计软件完成，整体采用参数化建模思路，严格遵循内燃机凸轮轴的实际结构比例与功能设计逻辑。建模初期先梳理凸轮轴的核心功能需求：作为发动机配气机构的核心驱动部件，需要按照既定的配气相位规律驱动气门完成启闭动作，因此整体结构围绕同轴多凸轮单元的布局展开。首先构建凸轮轴的中心主轴体，采用旋转凸台特征完成基础轴身的成型，轴身根据支撑需求设计多段等径轴颈，轴颈的直径、轴向间距严格匹配发动机缸体的支撑位布局，保证后续装配的同轴度与支撑稳定性。在凸轮轮廓的建模环节，针对每个凸轮的型线采用样条曲线拟合的方式，根据发动机配气相位对应的升程曲线绘制凸轮截面轮廓，再通过拉伸凸台特征生成单个凸轮实体，之后按照发动机气缸的点火顺序与对应气门的布置角度，将各个凸轮绕主轴轴线旋转对应相位角后阵列排布，确保每个凸轮的驱动时序完全匹配发动机的工作循环需求。轴身两端分别设计驱动端与定位端结构，驱动端预留正时传动部件的安装位，定位端设计轴端挡圈的安装卡槽，保证轴向定位的可靠性。材质渲染环节采用金属合金钢材质效果，为轴身与凸轮表面赋予哑光金属质感，对轴颈配合面做轻微的高光处理，模拟精密机加工后的表面粗糙度效果，同时添加柔和的环境光影与地面投影，清晰呈现各段结构的轮廓层次与空间位置关系。整体模型完整还原了凸轮轴的所有结构细节，包括凸轮型线的过渡圆角、轴颈处的退刀槽、轴身的润滑油道预留位等细节特征，结构逻辑清晰，各特征参数可编辑调整，能够直观展现凸轮轴的工作原理与结构特点，可用于发动机结构教学、配气机构运动仿真以及相关零部件的设计参考。
