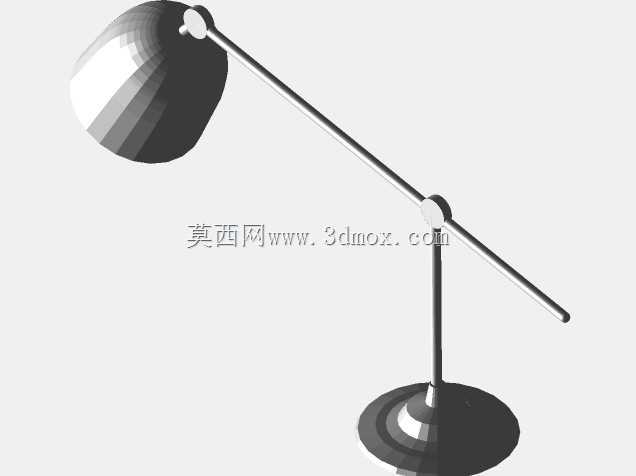

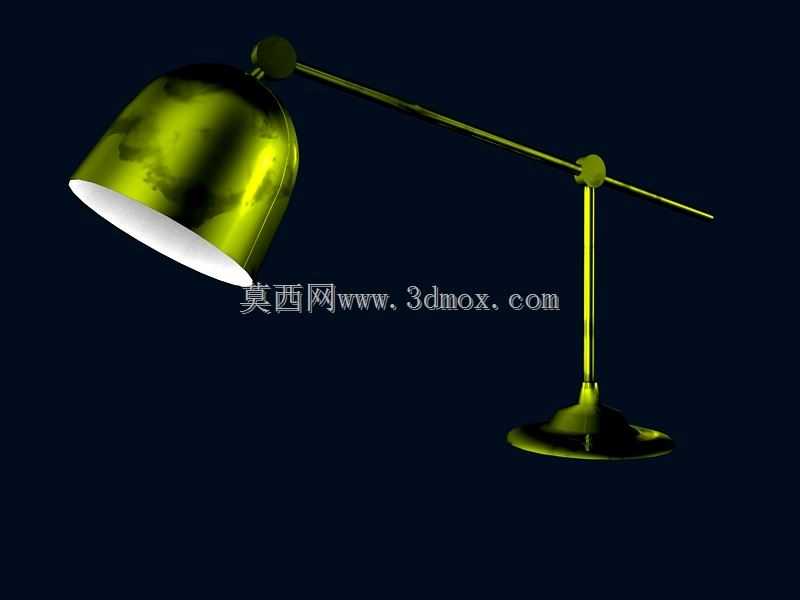

可调节金属摇臂桌面照明台灯结构设计

　　日常桌面作业场景中，局部照明的覆盖范围、角度调节自由度直接影响长时间伏案的视觉舒适度，这款摇臂式台灯的结构设计，核心围绕桌面有限空间内的照明适配性展开，没有冗余的装饰结构，所有部件的形态都服务于功能实现。底座采用圆盘式配重结构，直径控制在120mm左右，整体厚度18mm，底部预留3mm深度的环形槽用于嵌入防滑硅胶垫，放置在木质、玻璃、金属等不同材质的桌面时，不会因为摇臂伸展产生的重心偏移出现滑移，底座内部预留了走线空间，电源线从底座侧面的护线套位置引出，避免走线干涉桌面其他物品摆放。支撑立柱垂直固定在底座中心位置，总高度220mm，采用直径16mm的薄壁金属管制作，管壁厚度1.2mm，既保证足够的结构强度支撑上部摇臂和灯罩的重量，

　　又不会因为管壁过厚增加不必要的整体重量。摇臂部分采用两段式铰接结构，靠近立柱的第一段摇臂长度320mm，靠近灯罩的第二段摇臂长度280mm，两段摇臂之间、摇臂与立柱连接位置、摇臂与灯罩连接位置都采用阻尼转轴结构，转轴的阻尼力矩经过匹配计算，调整到任意角度后都可以保持位置稳定，不会出现灯罩下坠、摇臂自行滑落的问题，整体调节范围可以覆盖以底座为中心、半径600mm内的桌面区域，既可以将灯罩调整到距离桌面300mm的高度提供大范围泛光照明，也可以压低灯罩到距离桌面150mm的位置，针对图纸绘制、零件检修等需要集中照明的场景提供聚焦光线。灯罩采用钟形拉伸结构，最大开口直径160mm，灯罩深度120mm，内壁做哑光白色反光处理，

　　外壁采用金属质感饰面，灯罩开口边缘做卷边处理，避免薄金属板的锐边造成划伤，灯罩内部的灯座固定在顶部中心位置，适配常规螺口照明光源，灯罩的曲面弧度经过优化，可以将光源发出的光线均匀反射到下方照明区域，减少光线向上方、侧方的无效散射，避免眩光对使用者视线造成干扰。整体结构的连接位置都采用隐藏式紧固件设计，外部没有突出的螺丝头或者调节旋钮，外观线条流畅，日常清洁时可以直接擦拭外表面，没有容易积灰的缝隙死角。安装使用时不需要额外的固定工序，直接将整灯放置在平整桌面即可接入电源使用，整体伸展状态下的最大外伸尺寸不超过桌面边缘50mm，不会因为摇臂伸展占用过多的桌面通行空间，折叠收拢状态下整体轮廓尺寸控制在220mm150mm350mm以内，

　　收纳时可以放置在桌面边角位置，不会占用过多储物空间。在结构建模过程中，所有铰接位置的配合间隙都控制在0.2mm以内，既保证转动调节时的顺畅度，又不会因为间隙过大出现结构晃动，摇臂和立柱的连接位置做了限位结构，避免摇臂过度转动拉扯内部走线，所有金属部件的棱边都做了R0.5mm的圆角处理，消除加工过程中产生的锐边风险，整灯的重心始终控制在底座投影范围以内，即使摇臂伸展到最大水平位置，整体的抗倾覆系数也能满足日常使用的安全要求，不会因为轻微的桌面碰撞出现翻倒。
