复古黄铜炭烧分体式涮煮火锅结构设计

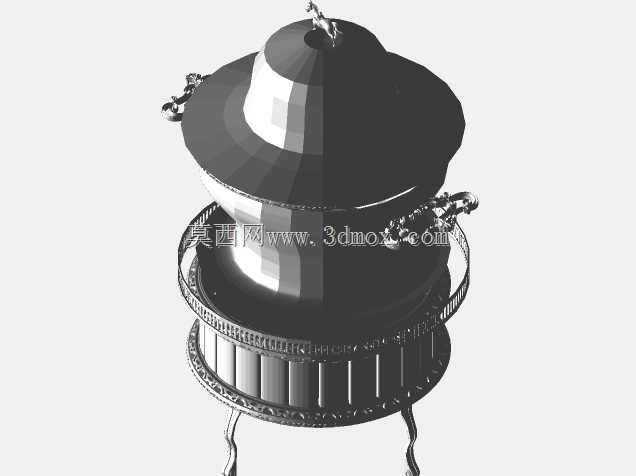

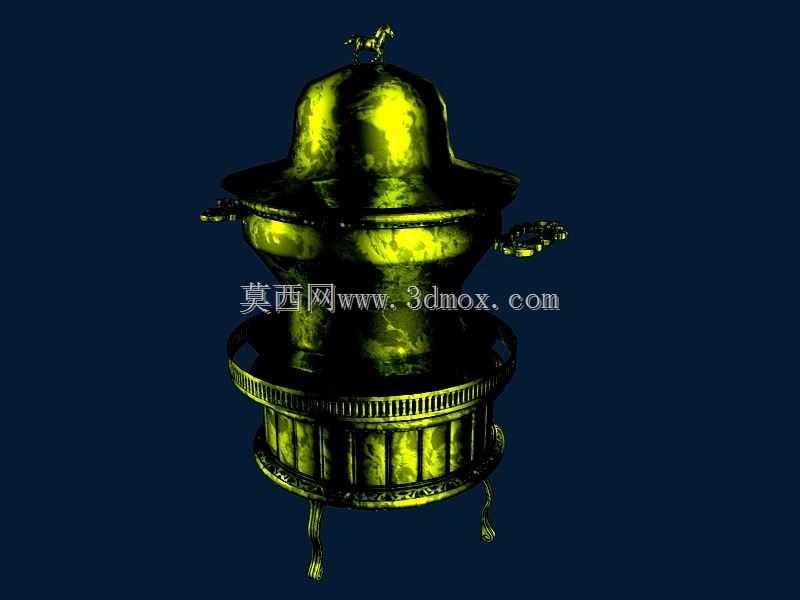

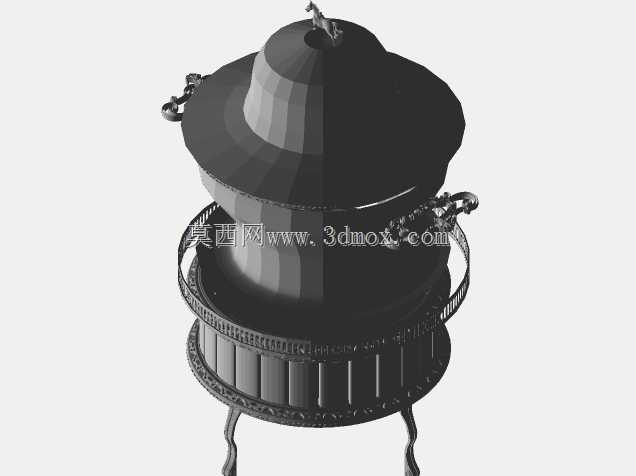

　　这款分体式炭烧火锅的三维结构设计，核心围绕传统餐饮场景的实际使用需求展开，首先从安装边界来看，整体采用上下分层的独立结构，下部为炭炉基座，上部为锅体与锅盖组合，基座底部设置三个均匀分布的支撑脚，支撑脚向外倾斜15度设计，在放置时可形成稳定的三角支撑面，适配常规餐桌的平面放置需求，不会出现侧翻风险，基座整体直径略大于上部锅体的最大直径，预留出足够的空气流通间隙，保障炭块燃烧时的氧气供给。从功能特性层面拆解，下部炭炉的侧壁设置有均匀排布的镂空通风栅格，栅格采用竖向长条开孔设计，开孔宽度控制在8mm，既可以保障空气进入炉腔助燃，又能避免炭块碎屑从栅格掉落烫伤桌面或使用者，炉腔内部预留有炭灰承接腔体，深度为120mm，

　　可容纳单次使用3-4小时的炭灰量，无需中途频繁清理。炉体两侧设置对称的环形金属把手，把手与炉体连接位置采用隔热衬垫结构，避免使用过程中把手温度过高造成烫伤。上部锅体采用宽沿外翻设计，外翻沿宽度为30mm，既可以在拿取锅体时提供受力支撑点，也能阻挡锅内汤汁沸腾时溢出流到下部炭炉中，锅体两侧同样设置对称的环形把手，与下部炉体把手位置上下对齐，方便整体搬运。锅盖采用穹顶式弧形结构，顶部设置骏马造型的提钮，提钮与锅盖连接位置做了加厚处理，提拿时受力均匀不会出现变形，穹顶结构可以让锅内蒸汽在锅盖内壁冷凝后顺着弧度回流到锅内，减少汤汁蒸发损耗。从设计思路来看，整体结构完全复刻传统黄铜火锅的使用逻辑，同时在细节处做了结构优化，

　　比如锅体与炭炉的配合位置设置了10mm的定位止口，锅体放置到炭炉上时可以自动卡合定位，不会出现滑动偏移，三个支撑脚的底部做了磨平处理，增大与桌面的接触摩擦力，即使桌面有轻微倾斜也能保持稳定。在实际餐饮应用场景中，这类炭烧火锅多用于传统涮煮餐饮门店，也适用于家庭聚餐场景，分体式的结构设计方便拆分后单独清理，炭炉部分可以单独作为加热源适配其他同口径的锅具，锅体部分也可以单独放置在其他加热源上使用，结构通用性较强。从外形尺寸的设计考量来看，整体总高度控制在420mm，其中炭炉基座高度为220mm，锅体高度为150mm，锅盖高度为50mm，锅体内径为320mm，可同时满足4-6人同时用餐的容量需求，整体重量控制在8kg左右，

　　成年人可单独完成搬运、拆分、清理的全流程操作，不需要额外辅助工具。结构建模过程中，所有钣金折弯位置都做了R3mm的圆角处理，避免尖锐边角造成划伤，所有焊接位置都做了打磨平滑的结构预留，生产加工时可直接按照模型结构做满焊处理后打磨，不会出现焊缝外露的情况，金属壁厚统一设置为2mm，既保障了整体结构强度，在长期高温使用下不会出现变形，也不会因为壁厚过大导致整体重量过重，搬运不便。通风栅格的开孔位置距离炭炉底部的高度为60mm，刚好对应炭块放置的支撑网位置，空气进入后可以直接穿过炭层，提升燃烧效率，减少炭块燃烧不充分产生的一氧化碳量，炉腔内部的炭块支撑网采用可拆卸结构设计，清理炭灰时可以直接将支撑网取出，倾倒炭灰更加方便，支撑网采用直径5mm的金属丝编织，网孔尺寸为15mm，既可以承托炭块，也能让炭灰顺利掉落到下部的接灰腔中。锅盖与锅体的配合位置设置了5mm的配合止口，锅盖盖合后不会出现滑动错位，密封效果更好，热量流失更少，可有效缩短锅内汤汁煮沸的时间，降低炭块的消耗量。
