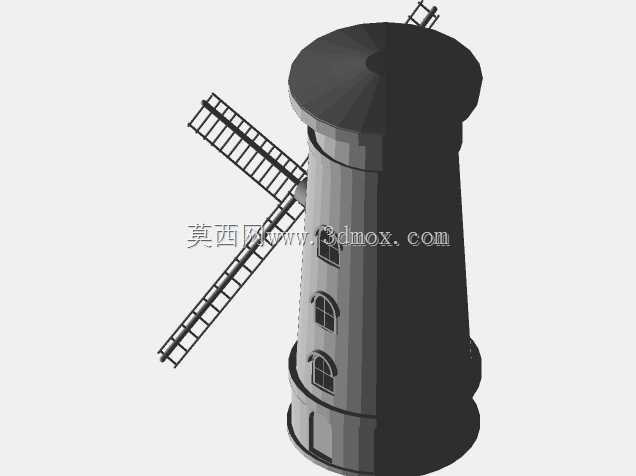

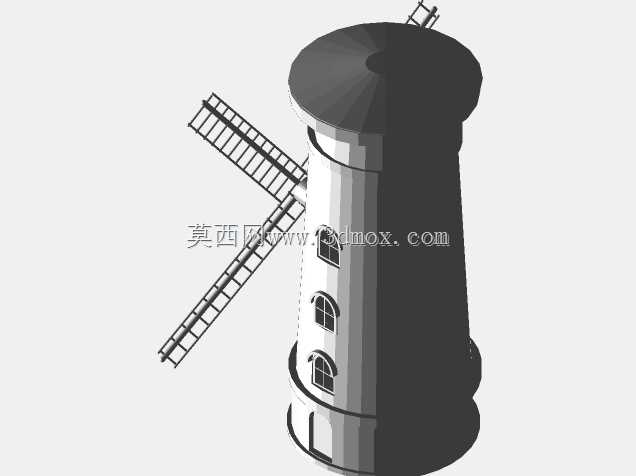

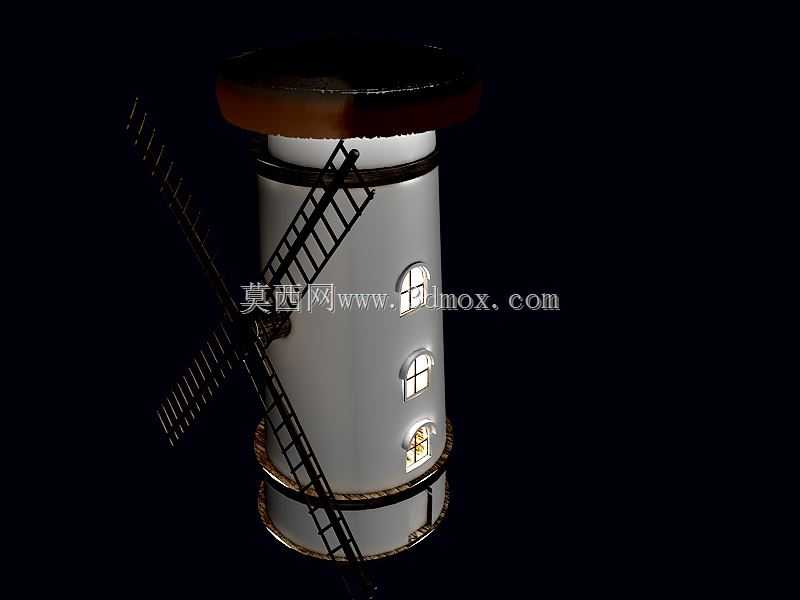

单筒式风车建筑结构三维设计作品

　　这款单筒风车结构的三维设计，最初的应用场景锚定在文旅景观配套、主题园区装饰装置以及小型分布式风能利用的民用场景，在实际落地中，既可以作为郊野公园、亲子农场的标志性景观构筑物，也可通过内部结构的适配改造，搭载小型风力发电模组，为园区低功耗照明、环境监测传感器提供持续的清洁电力供给，部分文创街区也会将等比例缩放的该结构作为户外美陈装置，搭配内部微型展陈空间，放置在地文化相关的小型展品，实现景观功能与实用功能的结合。从实际用途层面拆解，该结构摒弃了传统多支架风车的复杂支撑体系，采用单圆柱筒体作为核心承载主体，筒体本身既是风叶转轴的承载基座，也是内部功能空间的围护结构，相较于传统桁架式风车塔架，这种单筒结构的抗侧风性能更优，

　　圆柱曲面的风阻系数更低，在强风环境下不会出现桁架结构容易产生的涡激共振问题，同时筒体内部的封闭空间可以有效保护内部传动构件、储能模组或者展陈物品，避免露天环境下的雨水、沙尘侵蚀，大幅降低后期运维的频次与成本。在功能特性的设计上，风叶部分采用了分段式的格栅结构，每一段叶片都做了倾角的渐变处理，从叶根到叶尖的安装角逐步减小，这种设计可以让不同半径位置的叶片截面都处于最优攻角区间，提升低风速下的启动性能，同时也能在高风速下通过叶片的微小形变自动泄力，避免转速过快导致的结构过载；筒体外侧的爬梯采用了与筒体曲面贴合的弧形安装设计，爬梯的踏棍做了防滑纹理处理，外侧设置了连续的防护栏杆，既满足后期运维人员登顶检修的通行需求，

　　也不会因为突出结构过多增大整体风阻；筒体上的三扇窗户采用了上下错位的排布方式，既避免了同一截面开洞过多导致的筒体结构强度削弱，也能让内部不同高度的空间都获得自然采光，窗户的外框做了外凸的防水檐设计，可防止雨水顺着窗缝渗入筒体内部。设计思路层面，整个结构的建模过程从核心的筒体承载计算起步，首先确定筒体的直径与高度比例，按照实际落地场景的抗风等级要求，计算出筒体的壁厚以及内部加强筋的排布间距，筒体底部采用了扩大的法兰盘基础连接结构，法兰盘上预留的地脚螺栓孔位按照标准混凝土基础的预埋间距设置，可直接与现场浇筑的混凝土基础对接，不需要额外做转接件；风叶的转轴安装位置设置在筒体上部的加强段，该位置的筒壁额外增加了一圈环形加强筋，

　　用来承载风叶转动时产生的交变载荷，避免长期运行后筒壁出现疲劳开裂；顶部的帽盖采用了可转动的偏航结构，帽盖与筒体顶部之间设置了回转支撑轴承，可在风向变化时自动调整风叶的朝向，让风叶始终正对来风方向，提升风能捕获效率。外形尺寸与安装边界方面，按照1:1的实体落地比例设计时，筒体总高度控制在8米左右，筒体直径为1.8米，内部净空间直径可达1.5米，足够容纳运维人员在内部通行与操作，风叶的旋转直径为6米，安装时需要保证风叶旋转范围内没有高大乔木或者建筑遮挡，距离周边构筑物的最小安全距离不小于4米，避免风叶转动时与周边物体发生剐蹭；基础部分的混凝土承台尺寸设计为3米见方，埋深不小于1.2米，可满足大部分内陆地区的抗风要求，如果是沿海台风多发区域，可通过调整筒体壁厚、加大基础尺寸的方式提升结构强度；如果是作为缩比例景观模型使用，可按照相同的比例缩放所有结构尺寸，安装时只需要保证底部固定平面的水平度即可，不需要额外做大型基础。整个结构的所有连接节点都做了标准化设计，筒体采用分段式法兰连接，每段筒体长度为2米，方便运输与现场吊装，风叶部分也采用了分段拼接结构，单段叶片长度不超过3米，普通的货运车辆即可完成运输，不需要特殊的超限运输审批，现场安装时只需要按照编号拼接即可，大幅降低现场施工的难度与周期。
