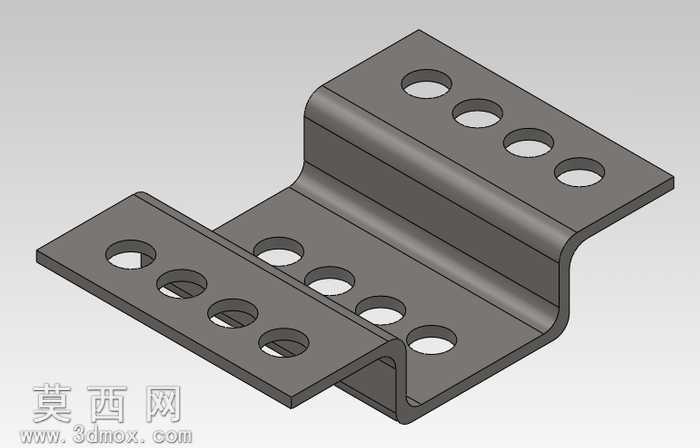

多安装孔位Z型折弯金属悬挂支架

本模型为Z型折弯结构的金属悬挂支架，采用三维参数化建模方式完成全流程设计，建模阶段优先以钣金设计模块为核心，先绘制支架的基础平面轮廓草图，精准定位每一处安装孔的圆心坐标与孔径尺寸，保证三个平直安装面上的孔位排布均匀对称，相邻孔的中心距严格遵循通用安装的间距规范，避免后续装配出现孔位错位问题。完成基础草图后通过钣金折弯特征生成Z型的立体结构，精准控制每道折弯的内R角大小与折弯角度，还原金属板材冷弯加工的真实工艺特征，同时在折弯处添加合理的工艺让位结构，避免实际生产中出现折弯开裂、应力集中的问题。模型的材质设定为常规冷轧钢板，渲染阶段采用哑光深灰金属质感，还原钣金件经磷化喷塑后的表面效果，通过光影调整突出折弯处的圆角过渡特征与板材的厚度质感，清晰展现支架的立体结构。结构设计上，三个互相平行的安装面分别预留多组圆形安装通孔，可适配不同规格的螺栓紧固件，既可以实现支架与主体结构的固定，也能通过不同孔位的组合适配多种外接部件的安装需求，Z型的折弯结构让支架具备合适的安装高度差，能够在紧凑的安装空间内完成部件的错位连接，同时整体一体折弯的结构保证了支架的结构强度，无需额外焊接拼接，减少加工工序与装配误差。设计过程中充分考量了支架的承重性能与安装通用性，在保证板材厚度满足承重要求的前提下，通过均匀排布的孔位提升安装适配性，折弯处的圆角设计既符合钣金加工的工艺要求，也能避免尖锐边角带来的安装安全隐患，整体结构简洁实用，无多余冗余设计，可直接用于通用机械设备的部件悬挂、安装固定场景，也可作为同类钣金支架设计的参考模板，模型的特征参数可根据实际安装需求快速调整孔径、孔距、折弯高度与板材厚度，适配不同的使用场景。
