不锈钢方形六边形通风网格板设计

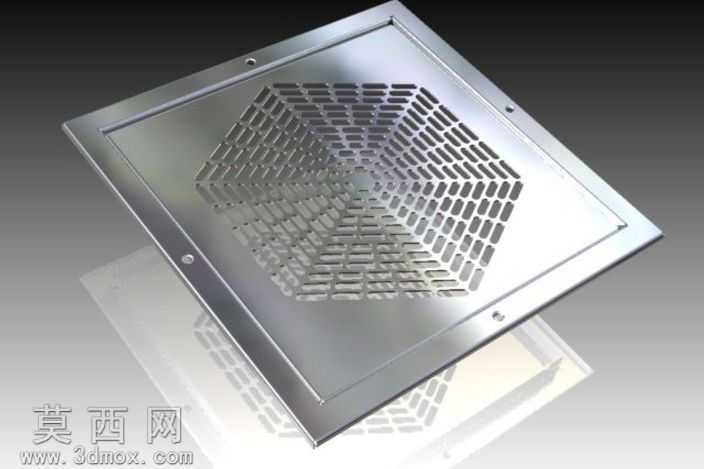

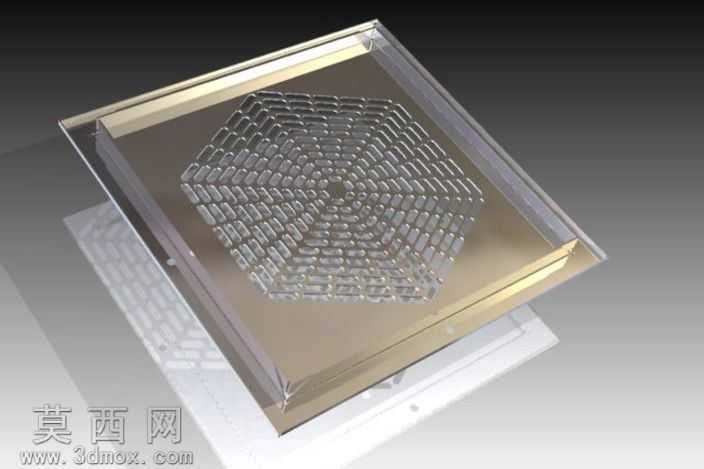

本作品为方形嵌入式不锈钢通风网格板，采用三维参数化建模方式完成全流程设计，建模阶段先以基准平面定位方形外轮廓，绘制带安装孔位的法兰边框，边框四角做小圆角过渡处理，四个安装沉孔均匀分布在边框四角位置，保证安装后板面平整无凸起。核心通风区域采用正六边形蜂窝式网孔排布，以板面中心为阵列原点，通过环形阵列结合径向阵列的方式生成渐变式六边形通孔，网孔从中心向外围逐步扩大排布密度，既保证了整体通风通过率，也兼顾了板面的结构强度，避免网孔过密导致板材刚性不足、易变形的问题。建模过程中对所有孔位做了冲压翻边的工艺特征还原，模拟实际钣金冲压加工的成型效果，让网孔边缘的过渡更符合真实生产的零件形态。材质渲染阶段采用拉丝不锈钢材质，调整金属粗糙度参数模拟真实不锈钢板材的哑光金属质感，对板面做轻微的环境反射效果设置，还原金属材质在日常光照下的细腻反光特性，边框区域做了细微的倒角高光处理，突出钣金零件的加工精度感。结构设计上采用边框下沉式结构，适配嵌入式安装场景，安装后网格板面可与安装基面保持齐平，网孔的六边形排布相比传统圆形网孔拥有更高的开孔率与结构稳定性，在相同板材厚度下能承受更大的外部压力，不易出现凹陷变形。设计思路围绕通风系统的实用需求出发，兼顾通风散热性能、结构刚性与外观整洁度，整体造型简洁规整，没有多余的装饰特征，适合各类柜体、设备、空间通风口的安装使用，模型还原了零件的所有细节特征，包括安装孔的沉头结构、网孔的冲压边缘、边框的折弯厚度，可直接用于生产参考或装配场景适配。
