弹子结构插芯式门锁内部构造三维设计

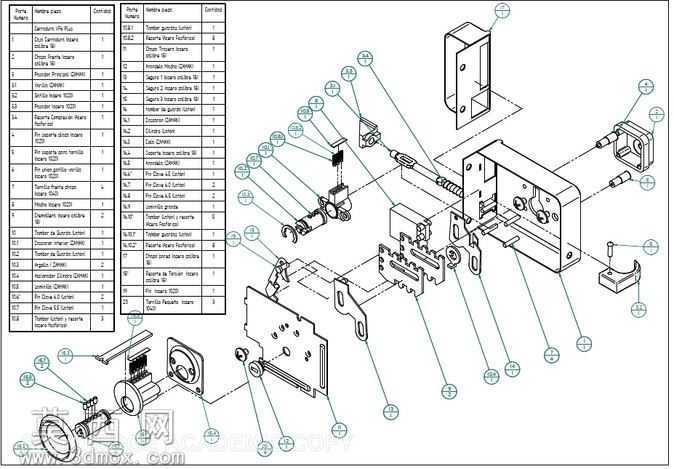

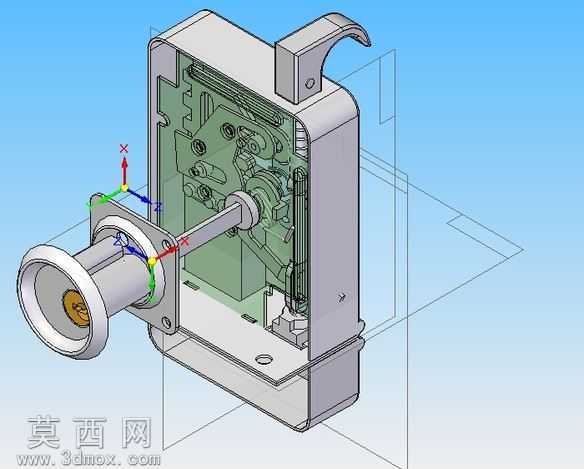

本作品为弹子插芯门锁的完整三维结构设计，采用三维机械建模软件完成全参数化建模，通过剖切展示的形式清晰呈现锁具内部的全部传动与锁止结构，可直观观察锁芯到锁舌的完整动力传递路径。建模过程中严格遵循民用五金锁具的通用尺寸规范，对锁芯弹子组件、传动拨叉、锁舌复位弹簧、钩形锁舌、安装固定板等所有零部件均进行1:1等比例建模，每个零件的装配间隙、配合公差都经过合理推演，确保虚拟装配状态下各部件运动无干涉。材质渲染阶段，对锁体外壳采用哑光锌合金材质，还原压铸五金件的细腻磨砂质感；锁芯外露端采用亮面镀铬金属材质，模拟日常门锁的金属抛光镀层效果；内部传动齿轮、拨叉零件采用碳钢材质，赋予轻微的金属拉丝纹理；复位弹簧采用弹簧钢材质，还原金属线材的表面光泽；锁体内部的塑料限位件采用哑光工程塑料材质，通过材质差异清晰区分不同功能的零部件。结构设计上，该锁采用横向布置的单锁舌结构，顶部设置钩形防撬锁舌，当钥匙插入锁芯转动时，锁芯带动尾部拨杆转动，拨杆驱动传动齿轮组转动，进而带动锁舌完成伸缩动作，同时联动顶部的钩形锁舌完成解锁与锁止，内部的复位弹簧可在钥匙拔出后让锁舌自动归位，安装法兰盘上预留了标准的安装孔位，可直接适配常规厚度的门板安装。设计过程中优先考虑锁具的传动可靠性，对内部传动路径进行了多次优化，减少不必要的传动零件，降低锁具故障概率，同时兼顾防撬性能，在锁壳与锁舌的配合位置设置了防撬加强筋，提升锁体的抗破坏能力，整体模型结构完整，装配关系清晰，可用于锁具结构教学、五金产品研发参考、机械原理演示等场景。
