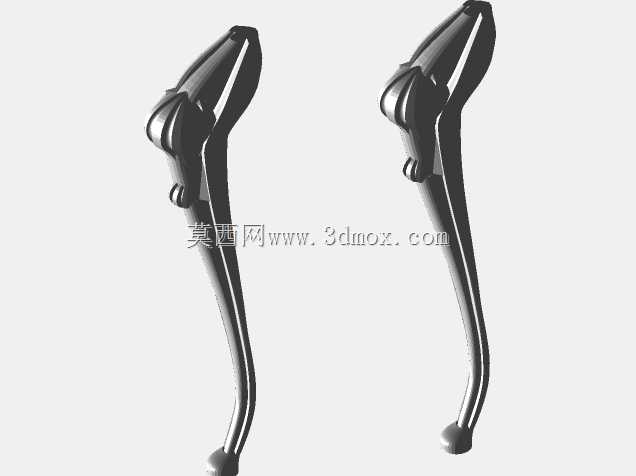

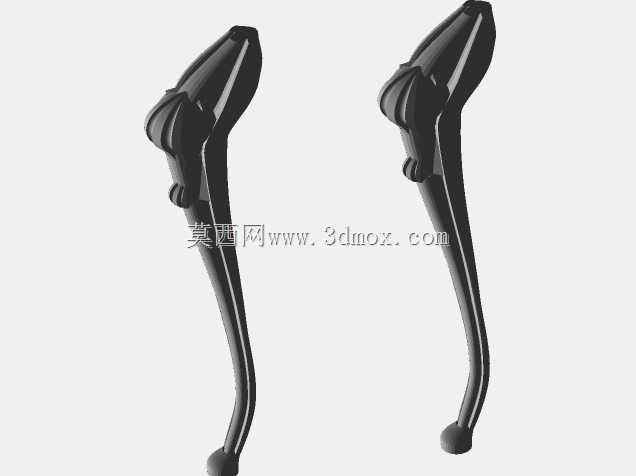

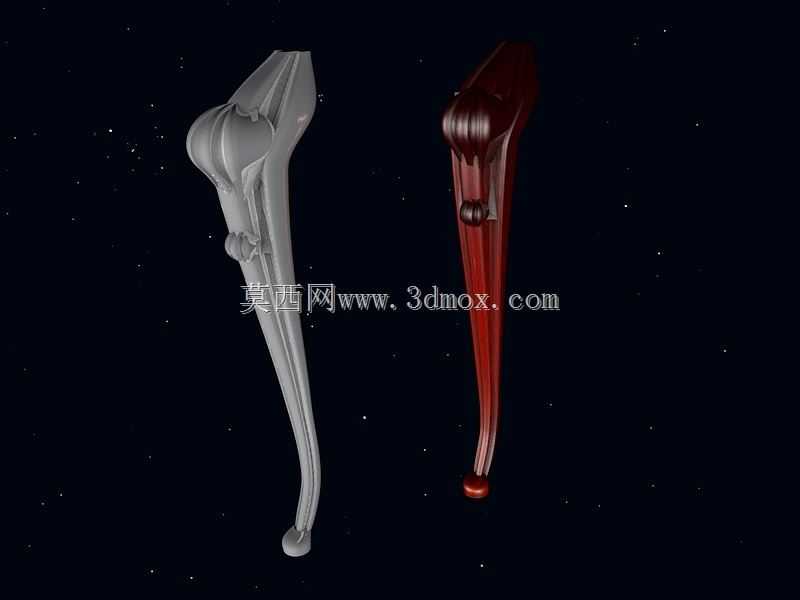

欧式复古雕花实木家具支撑桌腿结构

　　做家具结构设计快十二年，经手的桌腿类构件没有一百也有八十，这类带复古雕花的弯腿构件，是古典实木家具里最考验结构把控力的部件之一，很多新手建模时只盯着外观弧度做，忽略了实际安装和承重的边界，最后打样出来要么装不上，要么用半年就出现开裂变形的问题。先从实际应用场景说，这类弯腿主要用在欧式古典餐桌、玄关边柜、复古书桌、卧室床头柜这类偏重装饰性的实木家具上，尤其是做美式乡村、法式复古风格的整屋定制项目时，这类桌腿是决定家具整体质感的核心外露构件，不像隐藏式的五金连接件，它是直接暴露在使用者视线里的，既要满足结构承重的硬性要求，也要兼顾装饰线条的流畅度，不能出现生硬的折角或者比例失调的问题。

　　从功能特性上拆解，这类桌腿的核心作用是垂直承重，常规单腿的静载承重要求不低于80kg，四条腿搭配桌面框架的话，整桌承重可以达到300kg以上，完全满足日常放置餐具、书籍、摆件的使用需求。和直腿结构不同，这种带曲线造型的弯腿，受力传导路径不是垂直向下的直线，而是顺着腿部的曲线逐步分散到脚端的接触面上，所以建模时不能只做外观曲面，内部的实木填充结构要和外部曲面保持均匀的壁厚，一般控制在28mm到32mm之间，壁厚太薄的话，后期做油漆打磨时容易磨穿，日常使用中受到侧向撞击也容易出现劈裂；壁厚太厚的话，会增加不必要的材料成本，同时腿部重量过大，会给桌面的连接结构带来额外的负载，长时间使用容易出现连接位松动的问题。

　　说下设计思路的把控，首先要确定安装边界，桌腿顶端的连接位是和桌面下的望板框架连接的，所以顶端的连接面必须做平整的安装基准面，一般预留100mm*100mm的平面，上面提前预留好三合一连接件的安装孔位，或者是实木牙板的连接榫位，这个基准面的平面度公差要控制在0.2mm以内，不然安装后腿会出现歪斜，四个腿的接地高度差超过0.5mm的话，桌面就会出现晃动感。很多新手做这类弯腿时，把顶端的曲面直接和望板硬接，最后安装时根本找不到贴合的基准面，现场裁切的话就会破坏雕花的完整性，这是结构设计里的低级错误。然后是腿部的曲线过渡，从顶端的连接位往下，先做外凸的弧形膨出部分，也就是视觉上最显眼的雕花装饰段，这个位置的曲线弧度要符合人体工程学，不能太突出，不然人坐在桌边时腿部会碰到桌腿，一般这个膨出段的最外沿距离桌沿的垂直投影距离不能超过60mm，不然就会挤占使用者的腿部活动空间。膨出段往下是逐渐收窄的腿身，收窄的斜率要控制好，不能收得太快，不然视觉上会显得头重脚轻，结构上也会因为中段截面太小降低承重强度，一般中段的最小截面直径不能小于35mm，保证垂直承重时的结构强度。

　　再说到脚端的设计，脚端是和地面接触的位置，必须做平整的接地平面，直径一般在25mm左右，不能做成尖点接触，不然不仅容易刮花地板，在地面不平整的时候还会出现打滑晃动的问题，有需要的话还可以在脚端预留5mm深的脚垫安装槽，方便后期安装防滑橡胶脚垫，避免移动家具时刮伤地面。雕花部分的设计要注意，凸起的雕花结构不能有太尖锐的棱角，所有的雕花凸起都要做R2以上的圆角过渡，一方面是避免日常使用时磕碰伤人，另一方面是做油漆的时候不容易出现流挂或者积漆的问题，后期清洁的时候也不容易积灰。很多建模者为了突出雕花的立体感，把雕花的棱角做得特别锐利，实际生产时打磨工序根本没法处理，最后做出来的成品要么割手，要么棱角处的油漆很容易被磨掉，露出内部的木材基材，影响使用寿命。

　　从安装尺寸的边界来说，这类桌腿的总高度一般是根据家具的总高来定的，比如餐桌用的桌腿高度一般在720mm到750mm之间，搭配40mm厚的桌面，整桌高度刚好在760mm到790mm，符合成年人坐姿的手肘高度；边柜用的桌腿高度一般在150mm到200mm之间，不需要太高，只要把柜体抬离地面，方便地面清洁就行。建模时要注意，腿部的曲线不能出现内凹的倒扣结构，不然如果是用实木雕刻的话，铣刀加工时会出现干涉，要是做注塑或者树脂翻模的话，倒扣结构会导致脱模困难，增加生产的复杂度和成本。另外，整个桌腿的重心必须落在脚端接地平面的中心范围内，偏差不能超过5mm，不然安装后家具会出现重心偏移，长时间受力会导致腿身变形，甚至出现家具倾翻的风险。

　　实际生产验证的时候，这类弯腿做完三维模型后，一定要做受力仿真分析，在顶端的安装面施加垂直向下的额定载荷，同时施加150N的水平侧向力，模拟人靠在桌边时的侧向受力，查看腿身的应力分布，最大应力不能超过木材顺纹抗压强度的60%，避免长期受力出现蠕变变形。还要做安装干涉检查，确认桌腿安装到望板框架上之后，和抽屉、柜门的活动范围没有干涉，很多人只看单个腿的模型，不做整体装配检查，最后装完发现抽屉拉到一半就被桌腿挡住，只能返工修改，浪费大量的时间和材料成本。
