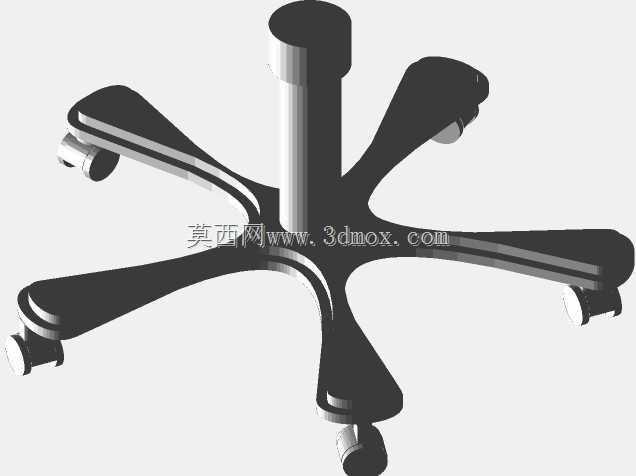

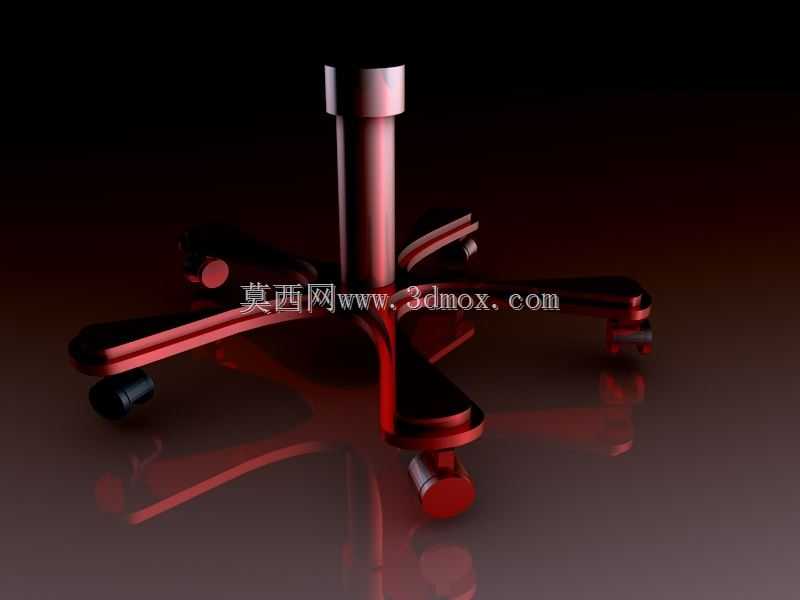

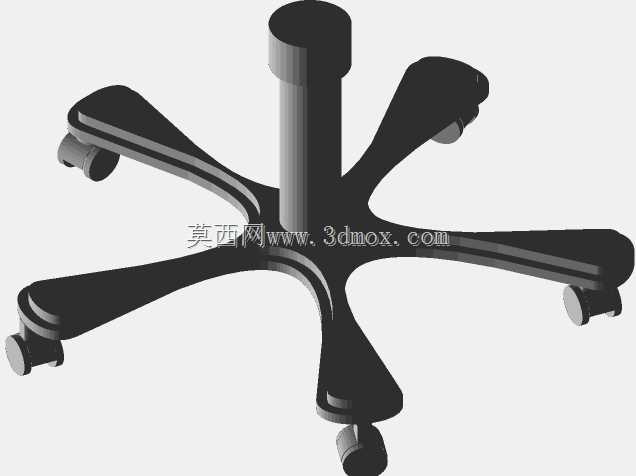

办公转椅五星金属支撑底座结构

　　日常办公场景里的可移动转椅，核心承重部件就是这套五星型支撑底座，它直接决定了座椅的承重稳定性、移动顺滑度以及长期使用的结构可靠性，是办公家具结构设计中需要重点校核的部件。从结构设计逻辑来看，采用五辐放射式布局而非三辐、四辐结构，核心考量是倾覆力矩的均匀分散，当使用者倚靠座椅边缘、重心偏移至单脚方向时，五辐结构能将偏载力通过相邻的两个支脚同步传导至地面，相比四辐结构在45度偏移方向的受力薄弱区，五辐布局的任意相邻支脚夹角仅为72度，能将最大倾覆力的承载冗余提升近30%，完全覆盖日常使用中侧坐、后仰倚靠、起身撑扶等各类偏载工况。支脚的截面设计采用渐变式变截面结构，靠近中心立柱连接座的位置截面厚度最大，向末端滚轮安装位逐步收窄，

　　这种设计完全匹配材料力学的弯矩分布规律——中心连接位置是所有支脚弯矩的集中点，需要足够的截面惯性矩抵抗弯曲变形，而支脚末端仅需承受单轮传递的垂直压力，收窄截面既能控制整体重量，也能避免材料冗余带来的成本浪费。中心立柱的连接位采用阶梯式嵌套结构，预留了与气杆配合的标准安装公差，内壁设计有环形定位凸台，气杆插入后能通过过盈配合实现轴向锁止，不需要额外的紧固件就能防止立柱脱出，同时凸台的位置经过校核，能保证气杆插入深度达到安全规范要求，避免长期使用后气杆松动脱落的风险。每个支脚末端的滚轮安装位采用同轴沉孔设计，沉孔的深度与滚轮插杆的长度匹配，安装后滚轮的转向轴线与支脚末端垂直，保证滚轮在任意方向转动时都不会与支脚结构发生干涉，

　　同时沉孔边缘做了圆角过渡，避免应力集中导致支脚末端受冲击时开裂。从安装边界来看，这套底座的整体外接圆直径适配常规办公椅的座面尺寸，支脚末端的滚轮突出量控制在合理范围，既不会因为底座直径过小导致座椅容易侧翻，也不会因为直径过大导致座椅移动时磕碰周边工位挡板或者桌腿。中心立柱的安装孔径匹配行业通用的标准气杆尺寸，不需要额外定制连接件就能直接适配市面上绝大多数常规办公转椅的升降气杆，互换性较强。表面处理采用金属质感的涂覆层，既提升了部件的耐磨耐腐蚀性能，也能和办公环境的各类座椅面料风格适配，涂覆层的厚度经过控制，不会影响各个安装配合位的尺寸精度，装配时不需要额外打磨处理就能直接完成组装。在实际使用场景中，

　　这套底座需要承受的载荷不仅包含使用者的静态体重，还要考虑后仰时的动态冲击、移动时的地面颠簸反力，因此支脚的根部做了圆弧过渡加强，没有直角结构带来的应力集中点，长期反复受力下也不容易出现疲劳断裂的问题。滚轮安装位的沉孔内部设计有微小的倒扣结构，滚轮插杆插入后能形成卡扣式固定，避免座椅移动过程中滚轮意外脱落，同时倒扣的力度经过调试，后期更换滚轮时只需要用普通工具就能顺利拔出，不会损坏支脚结构。从建模逻辑来看，整个部件的曲面过渡都采用G1连续以上的顺滑处理，没有突兀的棱角，既避免了生产过程中锐边带来的工伤风险，也让整体外观更协调。支脚的下表面做了微弧处理，当底座放置在不太平整的地面时，能通过微小的形变补偿地面的平整度误差，保证五个滚轮都能贴合地面，不会出现座椅晃动的问题。中心立柱的顶部端面做了平面度处理，和座椅底盘连接后能保证底盘安装平整，不会出现座椅倾斜的问题。
