医院放射科磁共振扫描检查设备

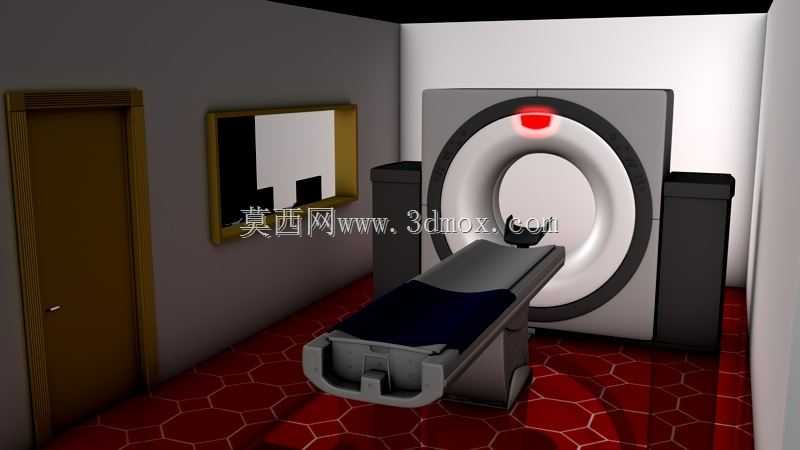

　　在医院放射科的诊疗空间布局中，磁共振扫描设备是核心的大型诊疗装备，主要用于获取人体内部软组织、脏器的断层影像，为神经系统、骨关节、腹盆腔等多部位病变的临床诊断提供高分辨率影像依据，相比CT设备，其无电离辐射的特性更适合需多次复查的患者、儿童及特殊人群的检查需求。从设备的整体结构来看，整套装置分为扫描主机、患者承载床体、检查室配套空间三个核心部分，扫描主机采用环形龙门式结构，中心的扫描孔径是患者检查时的通行通道，孔径内部集成梯度线圈、射频发射与接收单元，外部的主机壳体采用非磁性复合材料制作，避免对主磁场产生干扰，主机正面顶部设置状态指示灯，可直观显示设备待机、扫描、故障等不同运行状态，方便操作技师在隔室操作时快速识别设备状态。

　　患者承载床体采用可水平移动的滑台结构，床面采用低磁导率的硬质复合材料制作，表面铺设防滑软垫，床体底部设置线性导轨驱动机构，可根据扫描序列的定位要求，精准控制床体的进给速度与停留位置，保证患者待检查部位精准处于磁场等中心区域，床体的进出行程需匹配扫描孔径的深度，同时预留足够的床体伸出长度，方便行动不便的患者、轮椅转运患者在检查室门口完成上下床动作，减少患者在检查室内的移动距离。从安装边界来看，整套设备对安装空间有明确要求，扫描主机需固定在做过磁屏蔽处理的检查室地面，地面承重需满足主机数吨的重量要求，主机背部需预留至少一米的检修通道，方便后期维护人员对梯度线圈、制冷系统等部件进行检修操作，床体的安装位置需与主机孔径保持同轴，水平度误差控制在毫米级，避免床体移动时出现卡滞、定位偏差问题。检查室的空间布局中，设备旁侧预留医护人员辅助患者摆位的操作空间，入口处设置防护门，墙面、地面、顶面均做磁屏蔽与射频屏蔽处理，避免外界电磁信号干扰扫描成像质量，同时防止设备的强磁场对室外的电子设备、金属物品产生磁吸风险。设计过程中，首先要保证主磁场的均匀性，主机环形结构的同轴度、各部件的安装位置偏差都会直接影响磁场均匀度，进而影响最终成像的清晰度，因此主机框架的焊接、加工都需要严格控制形位公差，所有金属结构件都要经过消磁处理，避免剩磁干扰磁场。其次要考虑患者的检查体验，扫描孔径的直径在满足磁体设计要求的前提下尽可能做大，减少幽闭恐惧症患者的不适反应，

　　床体的移动速度设置为平缓可调，启动与停止阶段做加减速缓冲，避免患者产生颠簸感，设备运行时的冷却系统、梯度线圈工作产生的噪音要做隔音包裹处理，降低检查室内的噪音水平，同时可在检查室内设置对讲系统，方便技师与检查过程中的患者实时沟通。从功能实现逻辑来看，设备启动后首先完成主磁场的匀场校准，待磁场参数稳定后，技师在操作室根据患者的检查部位设置对应的扫描序列，控制床体将患者送入扫描孔径指定位置，射频单元发射特定频率的射频脉冲激发人体组织内的氢质子，梯度线圈完成空间定位编码，接收单元采集质子弛豫过程中产生的信号，经过计算机重建后生成对应的断层影像。整套设备的结构设计需要兼顾磁性能、机械运动精度、患者使用体验、安装维护便利性多个维度，

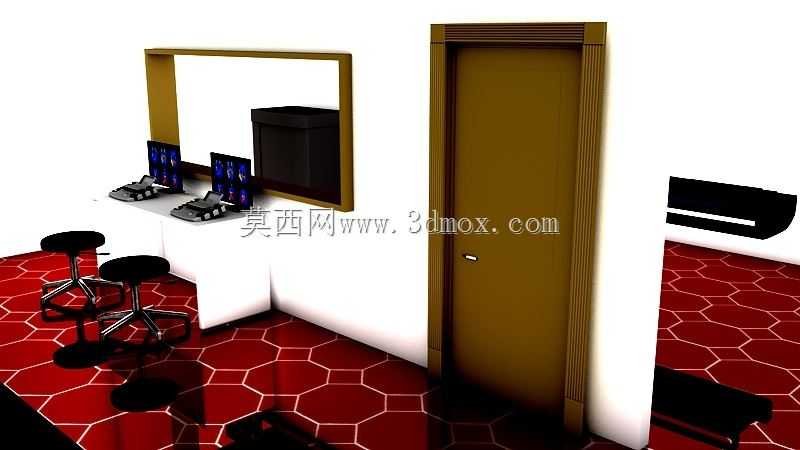

　　所有结构件的材料选型都要严格排查磁导率参数，哪怕是一颗固定螺丝都不能采用普通碳钢材质，必须使用无磁的不锈钢或钛合金材料，避免在强磁场环境下出现磁吸飞射的安全隐患。床体的驱动机构采用无磁伺服电机搭配同步带传动，避免金属传动部件在磁场中产生涡流发热，同时保证传动的平稳性与定位精度，床体的承重设计需满足不同体重患者的使用需求，床面的静态承重、动态移动过程中的承重冗余都要经过严格的载荷测试，保证极端使用场景下的结构强度。设备的外壳采用模块化拼接设计，不同位置的壳体通过快拆结构连接，后期维护时可快速拆卸对应位置的壳体，接触内部的核心部件，减少设备的停机维护时间。检查室的配套布局中，观察窗采用双层铅玻璃加屏蔽网结构，既满足隔室观察患者状态的需求，也能实现电磁屏蔽效果，设备的供电线路、信号传输线路都通过专用的屏蔽波导窗进入检查室，避免线路传导引入外界电磁干扰。
