飞机机翼内部承力结构三维设计

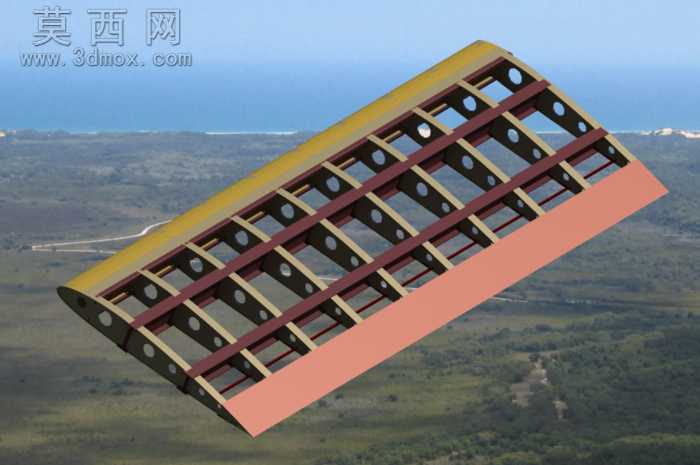

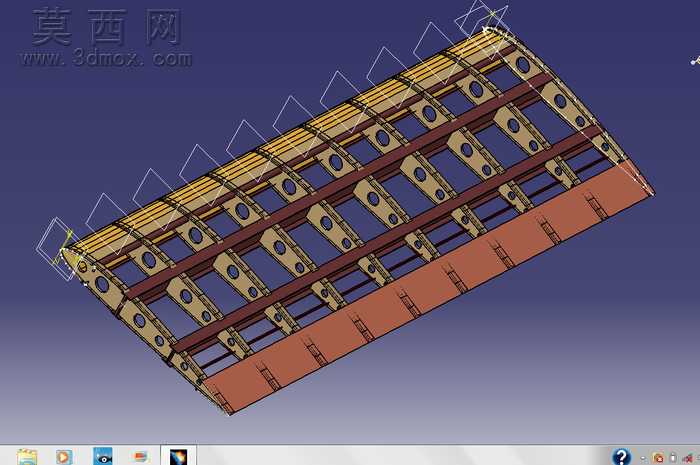

本模型为飞机机翼内部承力结构的三维数字化设计成果，完整还原了典型亚音速飞机机翼的核心骨架构造，建模过程严格遵循航空结构设计的力学传递逻辑，以保证模型既具备教学演示价值，也可作为航空结构入门设计的参考样例。建模阶段首先梳理机翼内部的力流传递路径，明确翼梁作为主承力构件的核心地位，沿机翼展向布置的多根翼梁承担机翼弯曲产生的拉压载荷，建模时对翼梁的缘条、腹板结构做了分层设计，还原真实构件的厚度变化特征，缘条部位做了局部加厚处理以适配集中载荷的传递需求。垂直于翼梁方向布置的翼肋是维持机翼翼型的核心构件，模型中按照等间距排布规则完成了十余组翼肋的建模，每个翼肋上都设计了标准的减轻孔与走线孔，既还原真实航空构件的减重设计思路，也预留了机载管线、操纵索的穿行空间，翼肋与翼梁的连接部位做了贴合面的精准匹配，保证装配关系符合实际工艺要求。沿机翼弦向布置的长桁结构与翼肋、翼梁形成完整的网格状承力体系，模型中对长桁的截面形状做了简化还原，清晰展示长桁与蒙皮连接后提升壁板抗失稳能力的作用原理。模型最外侧的蒙皮分段结构，按照翼肋的排布位置做了分块设计，还原蒙皮与内部骨架连接后的整体受力特征，蒙皮边缘的连接点位也做了对应标识，清晰展示蒙皮与骨架的装配逻辑。渲染阶段对不同功能的构件做了材质区分，主承力翼梁采用深棕色金属材质突出核心地位，翼肋与长桁采用浅金色航空铝合金材质，蒙皮采用红棕色复合材料质感，通过不同材质的色彩对比，让内部结构的层级关系一目了然，即使是非航空专业的观察者也能快速区分不同构件的功能定位。模型还保留了机翼前缘、后缘的结构接口，可拓展搭配襟翼、副翼等操纵面结构，完整展示机翼的全构造逻辑，整体建模精度兼顾了结构展示的清晰度与文件体量的合理性，没有冗余的细碎特征，所有构件的装配关系都经过干涉检查，不存在结构穿模问题，能够清晰传递飞机机翼内部“骨架承力、蒙皮传载”的核心设计思路，适合用于航空科普教学、飞行器结构设计入门参考等场景。
